Вертикальный насос Grundfos CR 32: эффективная технология перекачивания жидкостей

Grundfos CR 32 относится к вертикальным многоступенчатым центробежным насосам, предназначенным для перемещения воды в инженерных системах. Гидравлическая часть построена по секционному принципу: поток последовательно проходит несколько рабочих колес, вследствие чего давление увеличивается от ступени к ступени. Обозначение CR 32 указывает на типоразмер с номинальной подачей порядка 32 м3/ч; конечный напор определяется числом ступеней и конкретным исполнением агрегата.

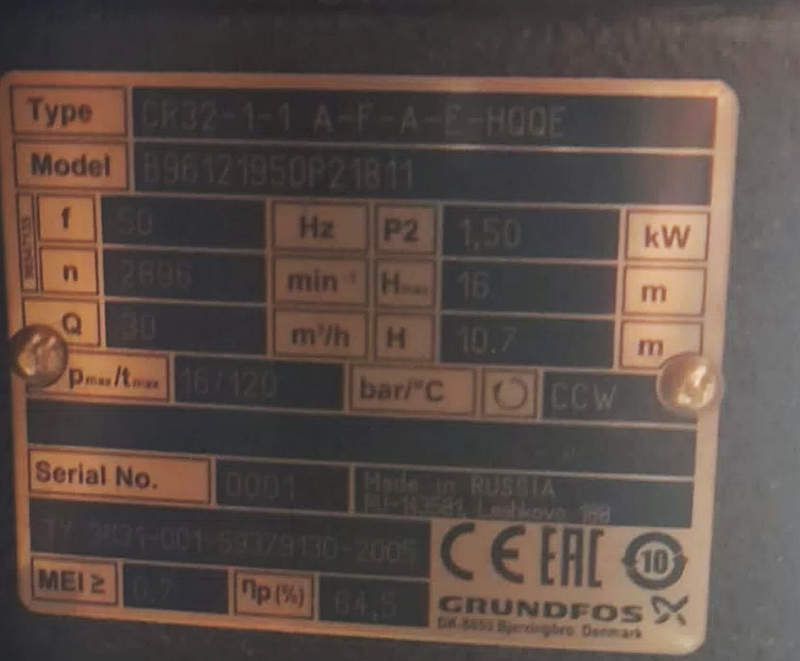

Технические характеристики

Рабочие параметры Grundfos CR 32 зависят от модификации, двигателя и числа рабочих колес. Для данного типоразмера характерны следующие технические показатели:

• номинальная подача — около 32 м3/ч,
• рабочий диапазон подачи — приблизительно 5–45 м3/ч,
• напор в зависимости от числа ступеней — ориентировочно 15–250 м,
• максимальное рабочее давление отдельных исполнений — до 25 бар,
• температура перекачиваемой среды — примерно от −20 до +120 C,
• температура окружающего воздуха — до +40 C,
• частота питающей сети — 50 Гц,
• питание трехфазных двигателей — 3×380–415 В,
• частота вращения — около 2900 мин−1,
• степень защиты электродвигателя — обычно IP55,
• класс изоляции — F,
• условный проход присоединений — около DN50,
• мощность двигателя в зависимости от исполнения — примерно 3–30 кВт.

Принцип работы основан на преобразовании механической энергии привода в энергию движущегося потока. Жидкость поступает во входную часть, захватывается лопатками первого колеса и ускоряется. В направляющем аппарате часть скоростной энергии преобразуется в давление, после чего поток передается на следующую ступень. Последовательное повторение процесса обеспечивает высокий суммарный напор без увеличения диаметра одного рабочего колеса.

Режимы эксплуатации

Вертикальная многоступенчатая схема позволяет использовать насос как при постоянной производительности, так и в регулируемых системах. При подключении внешнего преобразователя частоты частота вращения электродвигателя может изменяться в соответствии с текущей нагрузкой. Основные режимы эксплуатации включают:

• работу с постоянной частотой вращения,
• регулирование расхода дросселированием напорной линии,
• частотное регулирование производительности,
• работу в составе каскада из нескольких насосов,
• поддержание заданного давления совместно с датчиком и автоматикой,
• периодическое включение по внешнему управляющему сигналу,
• длительную непрерывную эксплуатацию в допустимой рабочей области.

Особенности конструкции

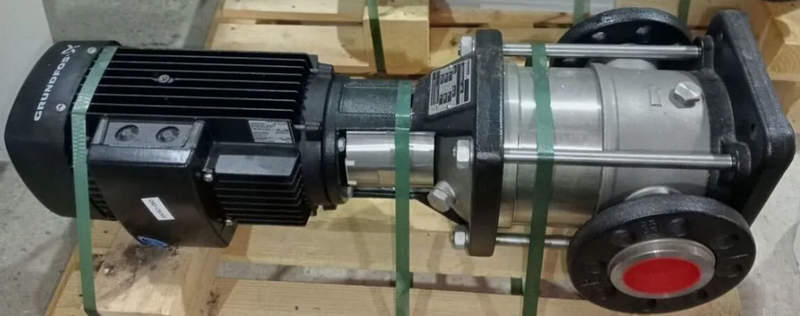

Grundfos CR 32 выполнен по вертикальной схеме с электродвигателем в верхней части и секционной гидравлической частью под ним. Каждая ступень содержит рабочее колесо и направляющий аппарат. Крутящий момент передается через муфту на общий вал. Вертикальное исполнение уменьшает площадь размещения оборудования. Торцевое механическое уплотнение ограничивает утечку вдоль вала. Межступенчатые каналы направляют поток между рабочими колесами и формируют последовательное повышение давления. Конструкция допускает изменение числа ступеней, поэтому внутри одного типоразмера могут существовать варианты с существенно различающимся напором.

Гидравлические условия

Рабочая точка насоса определяется пересечением его напорно-расходной характеристики с характеристикой трубопроводной системы. Увеличение гидравлического сопротивления уменьшает расход, а снижение сопротивления его увеличивает. Для защиты проточной части важно обеспечить достаточное давление на входе, поскольку его чрезмерное падение может привести к кавитации. Основные условия устойчивой работы следующие:

• насос должен быть заполнен жидкостью перед запуском,
• давление на всасывании должно обеспечивать необходимый кавитационный запас,
• длительная работа с полностью закрытой напорной арматурой не допускается,
• расход должен находиться в допустимой зоне характеристики,
• температура жидкости должна соответствовать материалам агрегата,
• направление вращения должно соответствовать установленному,
• патрубки не должны воспринимать избыточные нагрузки от трубопроводов.

Области применения

Сочетание подачи порядка 32 м3/ч, многоступенчатой гидравлики и вертикальной компоновки определяет использование Grundfos CR 32 в системах, где необходимо получить повышенное давление. Типичные области применения представлены ниже:

• повышение давления в инженерных сетях,
• промышленное водоснабжение,
• циркуляция технологической воды,
• подача воды к теплообменному оборудованию,
• системы водоподготовки и фильтрации,
• установки обратного осмоса,
• контуры охлаждения оборудования,
• моечные и промывочные линии,
• подпиточные системы,
• многонасосные станции.

Таким образом, Grundfos CR 32 представляет собой вертикальный многоступенчатый насос промышленного назначения с номинальной подачей порядка 32 м3/ч и возможностью формирования значительного напора за счет последовательной работы нескольких ступеней. Конструкция объединяет компактность, высокую удельную производительность и возможность эксплуатации в системах постоянного либо переменного расхода. Соблюдение требований к давлению на входе, температуре среды, режиму подачи и электропитанию обеспечивает устойчивую работу агрегата. Компания «Олниса» осуществляет поставку промышленного оборудования, включая насосы Grundfos CR 32 и другие изделия для инженерных и технологических систем. «Олниса» поставляет оборудование промышленного назначения предприятиям различных отраслей. Поставка продукции выполняется для предприятий разных регионов России.
