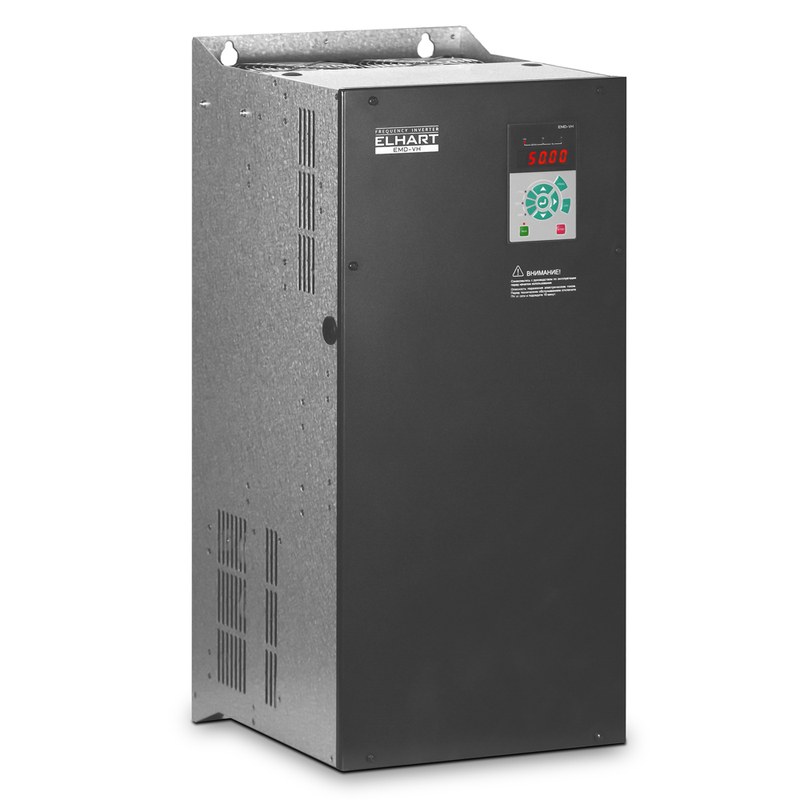

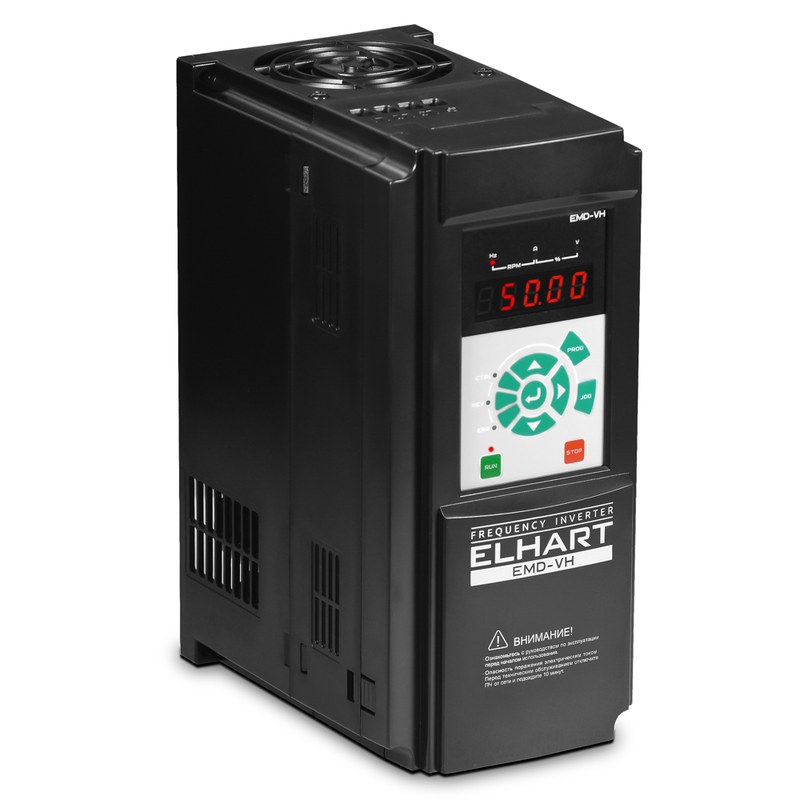

Векторный преобразователь частоты ELHART EMD-VH-1850 T для управления мощным электроприводом
Промышленный электродвигатель не всегда должен вращаться с частотой, напрямую определяемой питающей сетью. Для конвейера, дробилки, экструдера или технологической мешалки требуемый момент и скорость могут изменяться в течение рабочего цикла. В таком случае между сетью и двигателем устанавливается электронный силовой узел, самостоятельно формирующий параметры выходного напряжения. ELHART EMD-VH-1850 T представляет собой векторный преобразователь частоты для трехфазных асинхронных электродвигателей мощностью 185 кВт. Модель относится к серии EMD-VH, рассчитанной на приводы от 7,5 до 450 кВт.
Технические характеристики
Рабочие параметры EMD-VH-1850 T рассчитаны на управление мощным промышленным приводом. Основные характеристики следующие:
- бренд — ELHART,
- категория — векторный преобразователь частоты,
- серия — EMD-VH,
- модель — EMD-VH-1850 T,
- мощность подключаемого двигателя — 185 кВт,
- питание — 3 фазы, 330–440 В,
- номинальное сетевое напряжение — 380 В,
- частота питающей сети — 50/60 Гц,
- выходное напряжение — 3 фазы, до 380 В,
- диапазон выходной частоты — 0–590 Гц,
- входной ток — 330 А,
- выходной ток — 340 А,
- рекомендуемый автоматический выключатель — 600 А,
- методы управления — U/f, SVC и FVC,
- частота ШИМ — 0,5–8 кГц,
- перегрузочная способность — 150 % номинального тока в течение 60 с,
- кратковременная перегрузка — до 180 % в течение 3 с,
- интерфейс связи — RS-485,
- протокол обмена — Modbus RTU,
- габаритная ширина — 404 мм,
- высота корпуса — 790 мм,
- монтажная высота — около 830 мм,
- глубина — 320 мм,
- масса — около 80 кг.
Особенности конструкции устройств
Внутри ELHART EMD-VH-1850 T энергия проходит несколько последовательных преобразований. Трехфазное сетевое напряжение сначала поступает в выпрямительный каскад. Здесь переменный ток преобразуется в постоянный, после чего энергия поступает в промежуточную цепь постоянного тока. Далее работает инверторный силовой модуль. Управляемые полупроводниковые ключи быстро переключаются по заданному алгоритму и создают на выходе новую трехфазную систему напряжений. Электродвигатель поэтому получает не фиксированную частоту сети, а сигнал с параметрами, рассчитанными преобразователем. Диапазон до 590 Гц дает системе управления широкие возможности формирования частоты. Практический рабочий диапазон конкретного механизма при этом определяется параметрами электродвигателя и приводимого оборудования. Простейшим вариантом является U/f-режим, при котором напряжение изменяется относительно частоты по установленной характеристике. Этот способ подходит для приводов, где не требуется особенно точное управление моментом. Более сложный алгоритм SVC использует математическую модель двигателя. Контроллер оценивает его состояние без отдельного датчика скорости и раздельно воздействует на составляющие, связанные с магнитным потоком и моментом. Для задач, где необходимо особенно точно удерживать скорость, предусмотрен FVC. В этом режиме преобразователь получает фактические данные от энкодера. ELHART допускает расширение EMD-VH специальной картой для подключения датчика обратной связи. Векторный принцип особенно заметен на малой скорости. Производитель указывает возможность получения высокого пускового момента — до 150 % при частоте 0,5 Гц в соответствующем режиме управления. Это позволяет запускать нагруженный механизм без необходимости предварительно выводить двигатель на высокие обороты. При резком увеличении механической нагрузки привод также располагает запасом по току. EMD-VH выдерживает 150 % номинального значения в течение 60 секунд, а кратковременно допускает нагрузку до 180 % на протяжении 3 секунд.
Области применения
EMD-VH-1850 T применяется в механизмах, где требуется управляемый электропривод большой мощности. Характерными направлениями являются:
- промышленные конвейерные линии,
- дробильное оборудование,
- экструзионные установки,
- мощные технологические мешалки,
- нории и подъемные механизмы,
- вентиляционные агрегаты,
- насосные установки большой производительности,
- станочное оборудование,
- производственные линии с переменной скоростью,
- приводы с энкодерной обратной связью.
Компания «Олниса» поставляет промышленное приводное оборудование, включая векторный преобразователь частоты ELHART EMD-VH-1850 T. Заказчикам доступны технические консультации по мощности двигателя, токовым параметрам, режимам U/f, SVC и FVC, интерфейсам управления и условиям эксплуатации. Компания также организует оперативную доставку оборудования по всей стране.
Преимущества
Конструкция EMD-VH-1850 T ориентирована на тяжелые электроприводы с изменяемой нагрузкой. К ключевым преимуществам относятся:
- управление двигателями мощностью 185 кВт,
- выходной ток 340 А,
- три алгоритма управления двигателем,
- векторный режим без датчика скорости,
- работа с энкодером в замкнутом контуре,
- выходная частота до 590 Гц,
- перегрузочная способность 150 % в течение 60 с,
- кратковременная перегрузка до 180 %,
- высокий момент при низкой частоте вращения,
- интерфейс RS-485,
- поддержка Modbus RTU,
- аналоговые сигналы 0–10 В и 4–20 мА,
- поддержка дополнительных карт расширения,
- применение в тяжелых промышленных механизмах.
Таким образом, ELHART EMD-VH-1850 T формирует управляемое трехфазное питание для двигателя мощностью 185 кВт и позволяет регулировать не только частоту вращения, но и характер формирования электромагнитного момента. За счет режимов SVC и FVC преобразователь подходит для механизмов, где изменение нагрузки нельзя компенсировать простым U/f-регулированием. Выходной ток 340 А, перегрузочная способность, возможность энкодерной обратной связи и обмен по Modbus RTU позволяют интегрировать устройство в сложные системы промышленной автоматизации.
