Станция повышения давления Grundfos — надежное решение для стабильного водоснабжения объектов

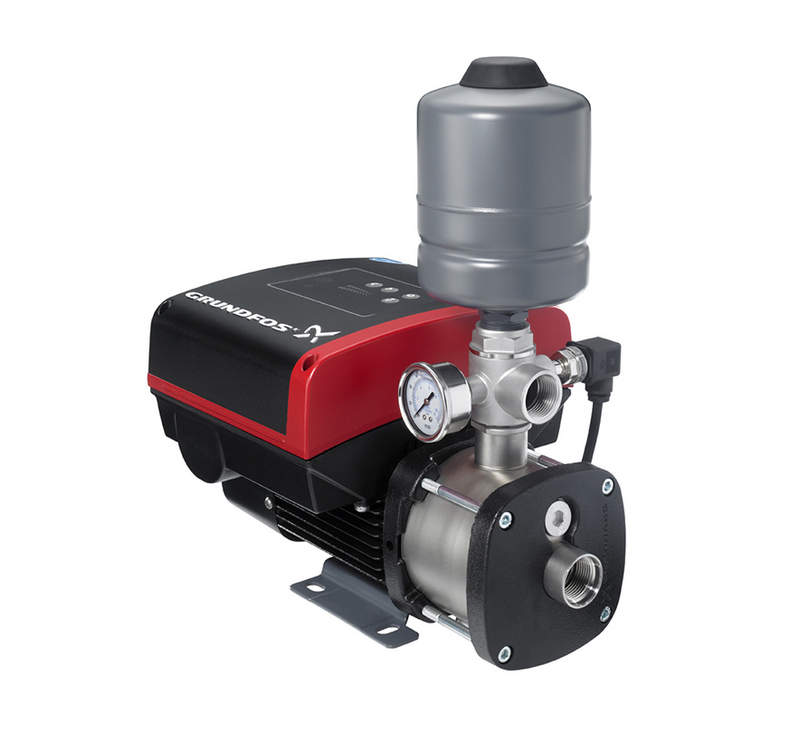

Станция повышения давления Grundfos представляет собой комплекс насосного оборудования для автоматического поддержания требуемого напора и расхода воды. Такие установки применяются в зданиях, на промышленных объектах и в инженерных сетях, где исходного давления недостаточно или оно меняется при водоразборе. Станция объединяет один или несколько насосов, трубную обвязку, запорную арматуру, датчики, обратные клапаны и систему управления. Работа основана на измерении давления и автоматическом изменении производительности насосной группы.
Технические характеристики
Параметры зависят от числа насосов, типа двигателей, алгоритма регулирования и гидравлической схемы. Для типовых установок Grundfos основные характеристики могут находиться в следующих диапазонах:
- количество насосных агрегатов — от 1 до 6 единиц,
- номинальное напряжение питания — 1×230 В или 3×380–415 В при частоте 50 Гц,
- мощность одного электродвигателя — примерно от 0,37 до 45 кВт,
- суммарная производительность — ориентировочно от 2 до 300 м3/ч,
- создаваемый напор — приблизительно от 15 до 160 м водяного столба,
- рабочее давление трубопроводной части — обычно до 10 или 16 бар,
- температура перекачиваемой воды — ориентировочно от 0 до +70 C,
- температура окружающей среды — обычно до +40 C,
- степень защиты электродвигателей — как правило IP55,
- класс изоляции обмоток — преимущественно F,
- частота вращения двигателей — около 2900 мин−1 при сети 50 Гц,
- диаметр присоединительных коллекторов — ориентировочно от DN25 до DN200,
- объём мембранного бака — от нескольких литров до 100 л и более,
- способ регулирования — каскадное включение, частотное управление либо комбинированный алгоритм,
- контролируемые параметры — давление, состояние двигателей, сигналы защиты и число активных насосов.
Принципы и режимы работы
Функционирование станции основано на сравнении измеренного давления с заданным значением. При увеличении расхода давление в напорном коллекторе снижается, после чего контроллер повышает частоту вращения рабочего насоса или подключает дополнительный агрегат. При снижении водоразбора система уменьшает производительность и отключает лишние насосы. Основные режимы работы следующие:
- автоматическое поддержание постоянного давления при изменении расхода,
- каскадное подключение дополнительных насосов при росте потребления,
- частотное изменение оборотов ведущего насоса для плавной коррекции подачи,
- чередование агрегатов для выравнивания их наработки,
- ручной режим для функциональной проверки отдельных компонентов,
- аварийное отключение неисправного агрегата при сохранении работы остальных насосов,
- защита от сухого хода по сигналу датчика уровня, давления или внешнего реле,
- останов при превышении допустимого давления либо электрической перегрузке.
Особенности конструкции

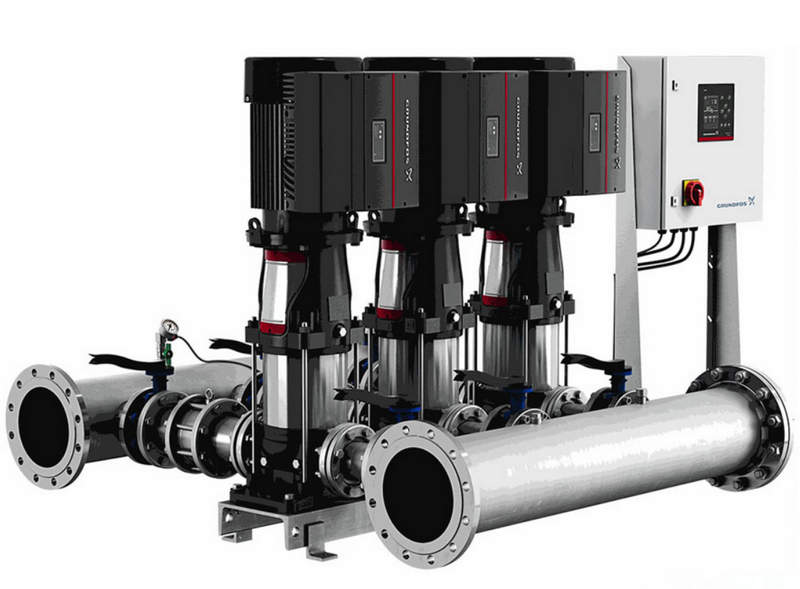

Конструктивной основой станции повышения давления Grundfos служит общая рама, на которой закрепляются насосные агрегаты, всасывающий и напорный коллекторы, арматура и шкаф управления. В многонасосных установках агрегаты соединены параллельно, поэтому суммарный расход регулируется ступенчато или плавно. На всасывающей и напорной стороне размещается арматура для изоляции отдельных агрегатов. Обратные клапаны предотвращают обратный ток жидкости после остановки двигателя. Давление измеряет электронный датчик, передающий сигнал контроллеру. Частотные преобразователи плавно меняют скорость вращения рабочего колеса, уменьшая гидравлические удары и число пусков. Мембранный бак компенсирует колебания расхода, а шкаф объединяет коммутацию, защиту двигателей и управляющую электронику.
Области применения
Станции применяются для стабилизации давления при переменном водопотреблении. Основные направления эксплуатации следующие:
- хозяйственно-питьевое водоснабжение многоквартирных и высотных зданий,
- повышение давления во внутренних сетях коммерческих и административных объектов,
- подача воды в гостиницы, медицинские учреждения и общественные комплексы,
- обеспечение технологической водой производственных предприятий,
- поддержание напора в моечных, охлаждающих и циркуляционных контурах,
- работа в локальных системах водоснабжения складских и логистических объектов,
- эксплуатация совместно с накопительными резервуарами и промежуточными ёмкостями.
Таким образом, станция повышения давления Grundfos служит для автоматизированной подачи воды с заданным напором. Многонасосная компоновка, контроль давления и частотное регулирование согласовывают производительность с водопотреблением и поддерживают устойчивый режим. Компания «Олниса» осуществляет поставку оборудования Grundfos для инженерных и производственных систем. Через «Олниса» доступна поставка станций повышения давления Grundfos и другого промышленного оборудования для объектов различного назначения.
