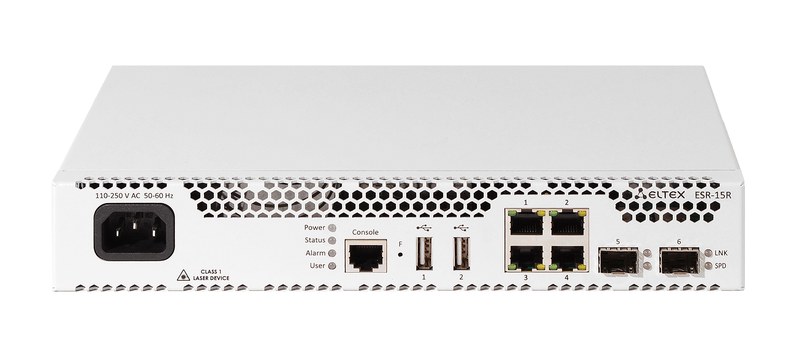

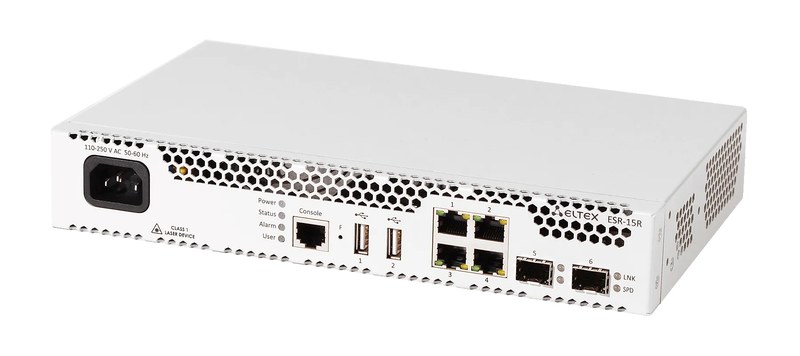

Сервисный маршрутизатор Eltex ESR-15R — аппаратная обработка трафика для корпоративной сети

Поток данных в корпоративной сети редко движется по единственному маршруту. Одновременно работают пользовательские приложения, серверные сервисы, внешние интернет-каналы, резервные линии и сегменты с различными правилами доступа. Поэтому пограничное сетевое устройство должно не просто перенаправлять IP-пакеты, а принимать решение для каждого потока с учетом маршрута, политики обработки и требуемого качества обслуживания. Eltex ESR-15R представляет собой сервисный маршрутизатор для подключения небольших и средних офисных площадок к корпоративной инфраструктуре. Его аппаратная архитектура рассчитана на распределение функций обработки между отдельными вычислительными ресурсами, благодаря чему устройство может одновременно обслуживать маршрутизацию, фильтрацию, коммутацию и управление полосой пропускания.

Технические характеристики

Аппаратная конфигурация ESR-15R определяет возможности устройства при построении сетевого узла. Основные параметры следующие:

• бренд — Eltex,
• категория — сервисный маршрутизатор,
• модель — ESR-15R,
• Ethernet 10/100/1000BASE-T — 4 порта,
• оптические интерфейсы 1000BASE-X SFP — 2 порта,
• консольный интерфейс — RS-232 через RJ-45,
• USB — 2 × USB 2.0,
• маршрутизация и фильтрация при кадрах 1518 байт — до 1,22 Гбит/с,
• производительность при кадрах 1518 байт — до 100 тыс. пакетов/с,
• производительность при смешанном профиле IMIX — около 599,6 Мбит/с,
• обработка IMIX — до 108 тыс. пакетов/с,
• поддержка VLAN — до 4094 активных VLAN,
• VRF — до 32 экземпляров,
• таблица FIB — до 1 млн записей,
• статические маршруты — до 1000,
• максимальное число одновременных сессий — до 300 тыс.,
• поддержка MPLS — предусмотрена,
• протоколы динамической маршрутизации — предусмотрены,
• управление качеством обслуживания QoS — предусмотрено.

Особенности конструкции устройств

В Eltex ESR-15R сетевой пакет проходит несколько логических этапов еще до того, как попадет на выходной порт. Сначала устройство определяет входной интерфейс и принадлежность пакета к соответствующему сетевому сегменту. Затем анализируются адрес назначения, маршрут и действующие правила обработки. После этого решение передается подсистеме пересылки. Производитель использует аппаратное ускорение и разделение вычислительных функций между процессорными ресурсами. Такой подход отличается от простой схемы, где все операции последовательно выполняются одним универсальным процессором. Четыре порта 10/100/1000BASE-T позволяют подключать медные Ethernet-линии без дополнительных медиаконвертеров. Два слота SFP предназначены для гигабитных оптических или совместимых трансиверных интерфейсов. Благодаря этому маршрутизатор может одновременно работать с локальным медным сегментом и удаленной оптической линией. Маршрутизация поддерживает разделение таблиц посредством VRF. Такое решение позволяет логически изолировать несколько сетевых пространств внутри одного физического устройства. Пакеты разных виртуальных маршрутизирующих областей обрабатываются независимо, даже если проходят через одну аппаратную платформу. VLAN-механизм решает другую задачу — разделяет широковещательные домены второго уровня. Для ESR-15R заявлена поддержка до 4094 активных VLAN в соответствии с IEEE 802.1Q. В результате один физический интерфейс может передавать трафик нескольких логических сегментов с сохранением их разделения.

Области применения

Функциональная архитектура ESR-15R подходит для сетевых узлов, где требуется одновременно маршрутизировать и структурировать несколько потоков данных. Основными сценариями являются:

• подключение небольшого офиса к корпоративной сети,
• построение пограничного маршрутизирующего узла,
• подключение резервного канала передачи данных,
• сегментация локальной сети посредством VLAN,
• разделение маршрутизации с использованием VRF,
• организация оптического подключения через SFP,
• объединение территориально распределенных сетевых сегментов,
• управление полосой пропускания с помощью QoS,
• работа в инфраструктуре с динамической маршрутизацией,
• включение в транспортные сети с MPLS.

Компания «Олниса» поставляет телекоммуникационное и промышленное оборудование, включая сервисный маршрутизатор Eltex ESR-15R. Заказчикам доступны технические консультации по интерфейсам, производительности, сетевым протоколам и параметрам подключения оборудования. Компания также организует оперативную доставку продукции по всей стране.

Преимущества

Возможности ESR-15R формируются сочетанием аппаратной платформы и развитых сетевых механизмов. К ключевым преимуществам относятся:

• четыре гигабитных порта RJ-45,
• два интерфейса 1000BASE-X SFP,
• аппаратное ускорение обработки данных,
• производительность маршрутизации до 1,22 Гбит/с,
• обработка до 300 тыс. одновременных сессий,
• поддержка до 4094 VLAN,
• до 32 VRF,
• таблица FIB до 1 млн записей,
• поддержка MPLS,
• динамическая маршрутизация,
• управление трафиком посредством QoS,
• два интерфейса USB 2.0,
• отдельный консольный порт,
• возможность объединения медных и оптических сетевых участков,
• применение в корпоративной инфраструктуре.

Таким образом, Eltex ESR-15R выполняет роль вычислительного узла между сетевыми сегментами, а не только физического соединителя Ethernet-линий. Каждый проходящий поток может быть соотнесен с определенной таблицей маршрутизации, VLAN, политикой обработки и классом обслуживания, после чего устройство определяет дальнейший путь пакетов.
