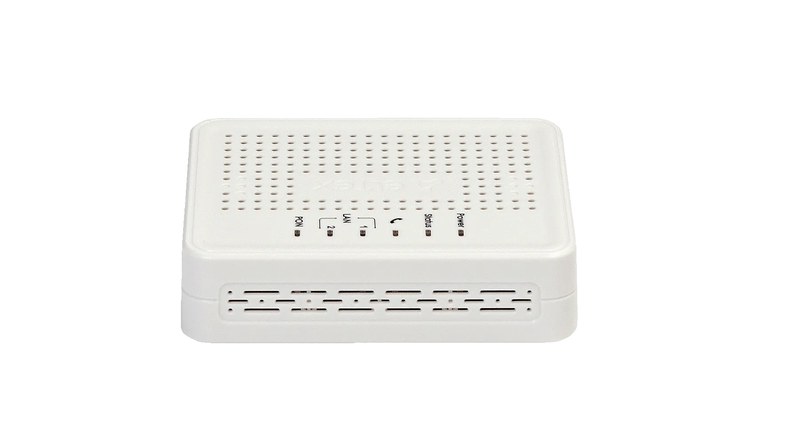

Абонентский GPON-терминал Eltex NTU-2V — преобразование оптического доступа в Ethernet и телефонию
В пассивной оптической сети абонентское устройство находится в точке перехода между двумя принципиально разными средами передачи. Со стороны оператора информация приходит в форме световых импульсов по одному волокну, а внутри помещения должна превратиться в обычный Ethernet-трафик и электрический сигнал аналоговой телефонной линии. Eltex NTU-2V выполняет именно такую функцию. Терминал оснащен одним GPON-интерфейсом, двумя LAN-портами различной скорости и одним FXS-разъемом. За счет этого одна оптическая линия используется одновременно как транспорт для передачи данных и организации телефонного сервиса.
Технические характеристики
Основные параметры Eltex NTU-2V следующие:
- бренд — Eltex,
- категория — абонентский оптический терминал ONT,
- модель — NTU-2V,
- технология доступа — GPON,
- оптический интерфейс — 1 × GPON,
- класс оптического тракта — FSAN Class B+,
- оптический разъем — SC/APC,
- тип волокна — одномодовое SMF 9/125, G.652,
- максимальная протяженность оптической линии — до 20 км,
- длина волны передачи от абонента — 1310 нм,
- скорость восходящего GPON-потока — 1244 Мбит/с,
- длина волны приема — 1490 нм,
- скорость нисходящего GPON-потока — 2488 Мбит/с,
- LAN-порт — 1 × 10/100/1000BASE-T,
- дополнительный LAN-порт — 1 × 10/100BASE-T,
- телефонный интерфейс — 1 × FXS,
- телефонный протокол — SIP,
- голосовые кодеки — G.729A, G.711 A/U, G.723.1,
- передача факса — G.711 и T.38,
- управление GPON — OMCI,
- удаленное управление — TR-069,
- поддержка VLAN — IEEE 802.1Q,
- режимы работы — мост и маршрутизатор,
- питание — внешний адаптер 12 В DC, 2 А,
- потребляемая мощность — не более 5 Вт,
- габариты — 122 × 96 × 32 мм,
- рабочая температура — от +5 до +40 °C.
Особенности конструкции устройств

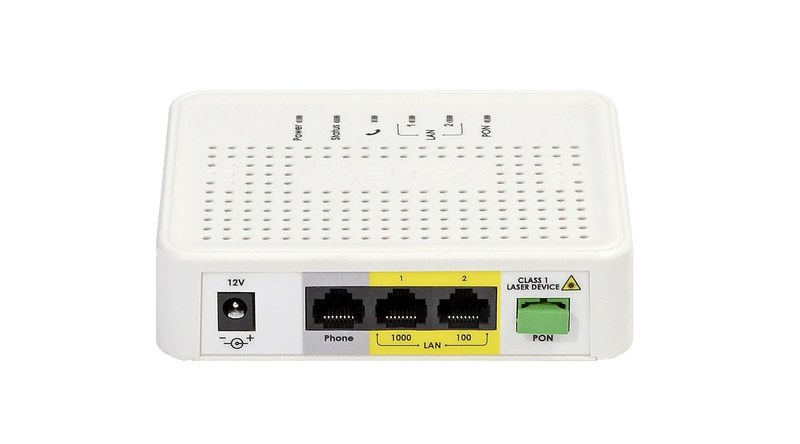

Внутренняя логика Eltex NTU-2V начинается с оптического приемопередатчика. Одно волокно используется одновременно для двух направлений обмена, но передача и прием разделены по длинам волн. В сторону оборудования оператора терминал работает на 1310 нм, а нисходящий поток принимает на 1490 нм. Благодаря этому встречные потоки существуют в одной физической линии и не требуют прокладки отдельного волокна для каждого направления. Оптический сигнал после приема преобразуется в электрическую форму и передается внутренней логике ONT. Далее терминал определяет, к какому сервису относятся поступившие данные, и направляет их на соответствующий пользовательский интерфейс. Для подключения вычислительного оборудования предусмотрены два Ethernet-порта. Один поддерживает 10/100/1000BASE-T и способен работать на гигабитной скорости, второй рассчитан на 10/100BASE-T. Такая асимметричная конфигурация позволяет выделить наиболее производительный канал для основного компьютера, маршрутизатора или другого сетевого узла, а второй использовать для менее требовательного оборудования. Отдельный тракт предназначен для телефонии. Порт FXS создает абонентский аналоговый интерфейс, к которому подключается обычный телефонный аппарат. Речевой сигнал преобразуется в цифровой поток и передается с использованием SIP. Для кодирования поддерживаются G.711, G.723.1 и G.729A, а факсимильная передача может выполняться через T.38. Работа в GPON-сети предполагает централизованное взаимодействие с операторским OLT. Для этого NTU-2V поддерживает OMCI согласно ITU-T G.988. Через этот механизм головное оборудование может передавать сервисные параметры и управлять абонентским терминалом без локального доступа к каждому устройству. На пользовательской стороне устройство способно работать как мост либо выполнять функции маршрутизации.
Области применения
Eltex NTU-2V используется как конечный узел GPON в сетях, где оптический канал необходимо преобразовать в проводные абонентские интерфейсы. Основные сценарии применения:
- подключение квартиры к GPON-сети,
- организация оптического доступа в жилых комплексах,
- подключение рабочих мест в бизнес-центрах,
- передача Ethernet-трафика по пассивной оптической сети,
- подключение аналогового телефона через FXS,
- организация проводного доступа без встроенного Wi-Fi,
- разделение сервисов посредством VLAN,
- работа в операторской инфраструктуре с OMCI,
- удаленное управление абонентским оборудованием через TR-069,
- подключение объектов на оптической линии протяженностью до 20 км.
Компания «Олниса» поставляет телекоммуникационное и промышленное оборудование, включая абонентский терминал Eltex NTU-2V. Заказчикам доступны технические консультации по параметрам GPON, Ethernet-интерфейсам, FXS-порту, оптическому подключению и сетевым функциям устройства. Компания также организует оперативную доставку оборудования по всей стране.
Преимущества
К ключевым особенностям Eltex NTU-2V относятся:
- один интерфейс GPON Class B+,
- оптический разъем SC/APC,
- работа по одномодовому волокну G.652,
- дальность оптической линии до 20 км,
- нисходящий поток GPON до 2488 Мбит/с,
- восходящий поток до 1244 Мбит/с,
- отдельный гигабитный LAN-порт,
- дополнительный Ethernet 10/100BASE-T,
- один аналоговый интерфейс FXS,
- поддержка SIP и нескольких голосовых кодеков,
- передача факса T.38,
- работа в режиме моста или маршрутизатора,
- поддержка VLAN и QoS,
- централизованное управление через OMCI и TR-069,
- энергопотребление не более 5 Вт,
- компактный настольный корпус.
Таким образом, Eltex NTU-2V является границей между пассивной оптической инфраструктурой оператора и привычными абонентскими интерфейсами. Световой поток GPON принимается терминалом, преобразуется и распределяется между Ethernet и телефонным трактом, а исходящие данные проходят обратную последовательность преобразований перед отправкой в оптическую сеть.
