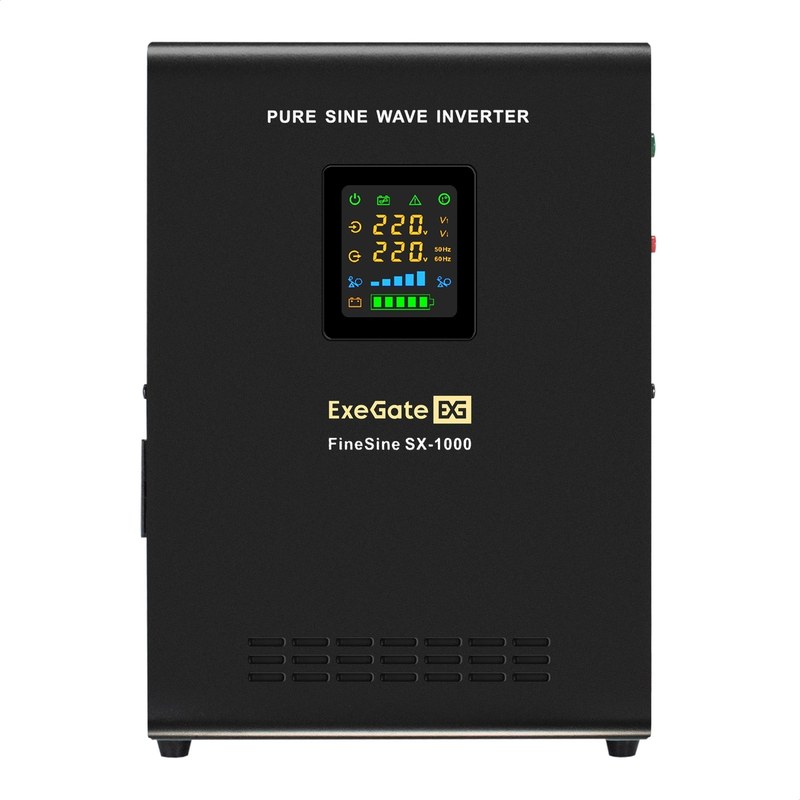

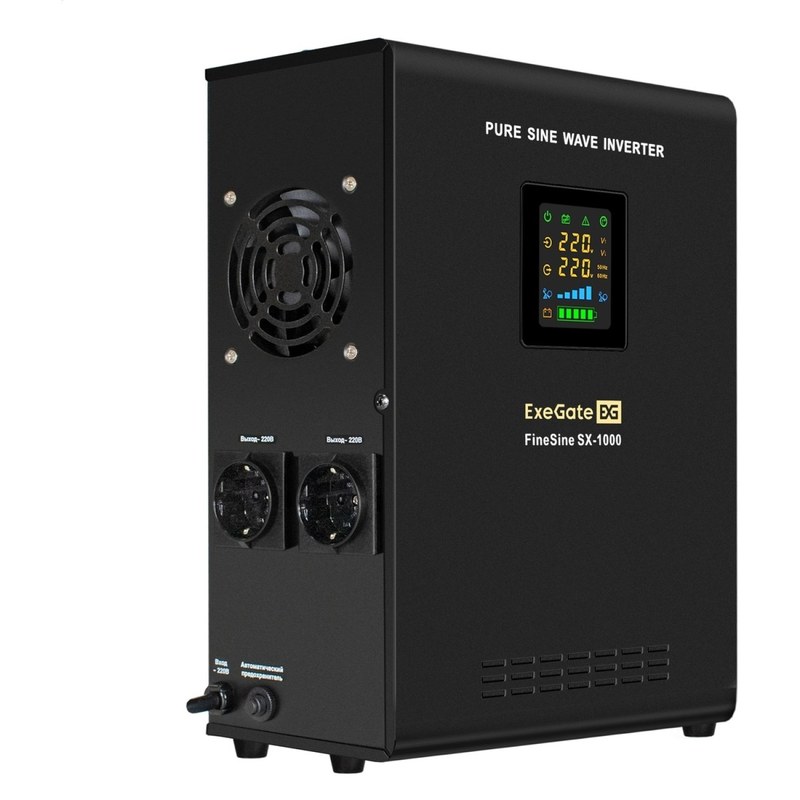

Источник бесперебойного питания ExeGate FineSine SX-1000 EX296546 для резервного электроснабжения
Резкое отключение электричества способно остановить насос, вывести из рабочего режима автоматику отопления или прервать функционирование оборудования, которое должно оставаться включенным постоянно. Для организации независимого резерва применяется источник бесперебойного питания ExeGate FineSine SX-1000 EX296546. Комплект построен на базе инверторного устройства SX-1000.LCD.AVR.2SH и аккумуляторной батареи DTM 1255 емкостью 55 А·ч. ИБП рассчитан на нагрузку до 600 Вт при полной мощности 1000 ВА. Его важная особенность заключается в формировании чистого синусоидального сигнала при питании от аккумулятора.
Технические характеристики
Основные параметры ExeGate FineSine SX-1000 EX296546 характеризуют электрические возможности комплекта:
- серия — ExeGate FineSine SX,
- исполнение — SX-1000.LCD.AVR.2SH,
- обозначение комплекта — EX296546,
- тип схемы — Line-Interactive,
- полная мощность — 1000 ВА,
- максимальная активная нагрузка — 600 Вт,
- номинальное напряжение сети — 220 В,
- допустимый входной диапазон — 140–275 В,
- входная частота — 45–65 Гц,
- выходное напряжение инвертора — 220 В ±3 %,
- выход при работе стабилизатора — 190–245 В,
- частота автономного режима — 50/60 Гц ±0,5 Гц,
- форма выходного напряжения — чистая синусоида,
- время перехода на батарейное питание — до 4 мс,
- КПД в режиме работы от сети — более 95 %,
- автоматическая стабилизация напряжения — предусмотрена,
- число розеток Schuko — 2,
- номинальное напряжение аккумуляторной системы — 12 В,
- тип комплектной батареи — DTM 1255,
- емкость аккумулятора — 55 А·ч,
- зарядный ток — 10 или 15 А,
- подключение батареи — клеммы M8,
- длина аккумуляторного кабеля — 0,7 м,
- тип индикации — жидкокристаллический дисплей,
- степень защиты — IP20,
- рабочая температура — от 0 до +40 °C.
Особенности конструкции устройств
ExeGate FineSine SX-1000 работает по линейно-интерактивному принципу, поэтому аккумулятор не является единственным инструментом компенсации проблем входной сети. Пока параметры электропитания допускают коррекцию, устройство задействует автоматический регулятор AVR. Такая схема позволяет повышать или понижать напряжение до приемлемого уровня без постоянного перехода в автономный режим. Энергия аккумулятора сохраняется для ситуаций, когда сеть полностью исчезает либо ее показатели выходят за рабочий диапазон. Преобразующая часть построена с применением тороидального трансформатора. Его задача состоит в передаче и преобразовании электрической энергии при формировании выходных параметров устройства. Для серии FineSine такая конструкция особенно важна при работе с нагрузкой, чувствительной к качеству электроснабжения. В батарейном режиме на выходе формируется синусоидальное напряжение правильной формы. Это отличает устройство от простых резервных ИБП, способных выдавать ступенчатый сигнал. Чистая синусоида необходима, например, для корректной работы ряда насосных электродвигателей, котельной автоматики и оборудования с трансформаторными цепями питания. В состав EX296546 включена батарея DTM 1255 номиналом 12 В и емкостью 55 А·ч. Аккумулятор размещается отдельно от корпуса инвертора и соединяется с ним силовым кабелем. Подобная компоновка позволяет использовать аккумулятор большей емкости, чем компактные батареи, обычно устанавливаемые непосредственно внутрь небольших компьютерных ИБП.
Области применения
Характеристики ExeGate FineSine SX-1000 EX296546 позволяют использовать комплект для резервирования различных потребителей:
- циркуляционные насосы систем отопления,
- газовые котлы с электронной автоматикой,
- контроллеры инженерного оборудования,
- системы диспетчеризации,
- охранные комплексы,
- аппаратура видеонаблюдения,
- сетевые коммутаторы и маршрутизаторы,
- телекоммуникационные устройства,
- компьютерное оборудование допустимой мощности,
- блоки промышленной автоматики,
- электронные приборы, требовательные к форме питающего напряжения.
Компания «Олниса» поставляет оборудование ExeGate для организации основного и резервного электроснабжения. В числе доступных решений может быть представлен комплект FineSine SX-1000 EX296546 с аккумуляторной батареей DTM 1255. Клиентам предоставляются технические консультации по характеристикам продукции. «Олниса» организует оперативную доставку оборудования по территории России, что позволяет получать источники бесперебойного питания и сопутствующие компоненты для оснащения объектов в разных регионах страны.
Преимущества
Функциональные достоинства ExeGate FineSine SX-1000 EX296546 связаны прежде всего с качеством выходного напряжения и возможностью продолжительной работы с внешней батареей:
- чистая синусоида в автономном режиме,
- активная мощность до 600 Вт,
- полная мощность 1000 ВА,
- комплектная батарея 12 В емкостью 55 А·ч,
- автоматическая регулировка напряжения AVR,
- рабочий входной диапазон 140–275 В,
- переход на аккумулятор за время до 4 мс,
- КПД сетевого режима более 95 %,
- тороидальный трансформатор,
- две выходные розетки Schuko,
- возможность запуска без питающей сети,
- контроль рабочих параметров через ЖК-дисплей,
- защита от короткого замыкания,
- защита от перегрузки и перегрева,
- контроль глубокого разряда и перезаряда батареи,
- фильтрация электрических помех.
Таким образом, ExeGate FineSine SX-1000 EX296546 ориентирован на системы, где резервное питание должно обеспечивать не только наличие напряжения, но и его корректную форму. Мощность 1000 ВА, предел активной нагрузки 600 Вт, чистая синусоида и аккумулятор DTM 1255 на 55 А·ч позволяют использовать комплект с отопительным, сетевым, управляющим и другим чувствительным оборудованием.
