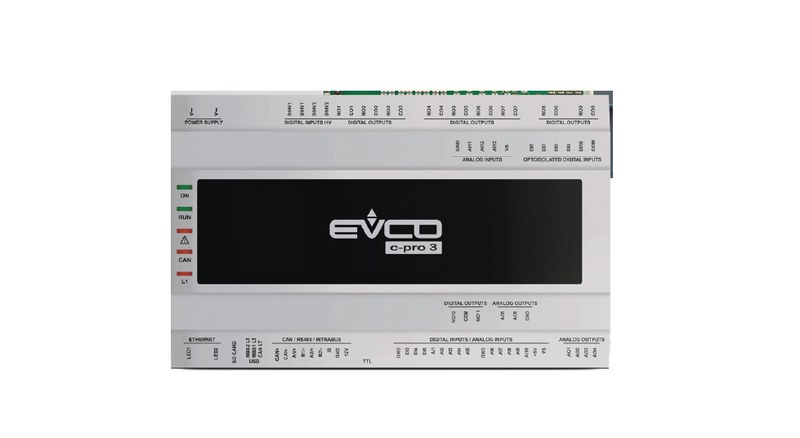

Контроллер EVCO c-pro 3 NODE giga AHU EPG9ORE1AH для управления вентиляционными установками

Автоматизация приточно-вытяжного оборудования требует одновременной обработки сигналов датчиков, управления исполнительными механизмами и обмена данными с другими компонентами инженерной системы. Для таких задач применяется программируемый контроллер EVCO c-pro 3 NODE giga AHU EPG9ORE1AH. Устройство предназначено для построения систем управления установками обработки воздуха с одним или двумя воздушными потоками, включая конфигурации с рекуперацией тепла.

Технические характеристики

Основные параметры EVCO EPG9ORE1AH определяют возможности контроллера при построении распределенной системы климатической автоматики:

• серия — EVCO c-pro 3 NODE giga AHU,
• модель — EPG9ORE1AH,
• назначение — управление установками обработки воздуха,
• конструктивное исполнение — открытое, без встроенного пользовательского дисплея,
• формат — 10 DIN-модулей,
• монтаж — на DIN-рейку,
• питание — 115–230 В переменного тока,
• подключение — фиксированные винтовые клеммные колодки,
• конфигурируемые входы PTC, NTC, Pt1000 или сухой контакт — 5,
• конфигурируемые входы PTC, NTC, Pt1000, 0–5 В, 0–10 В, 0–20 мА, 4–20 мА либо сухой контакт — 5,
• цифровые входы для импульсных последовательностей до 2 кГц — 3,
• высоковольтные цифровые входы — 2,
• аналоговые выходы 0–10 В/PWM — 4,
• релейные выходы 2 А SPST — 2,
• релейные выходы 3 А SPST — 5,
• релейный выход 3 А SPDT — 1,
• релейный выход 8 А SPST — 1,
• интерфейс MODBUS TTL — предусмотрен,
• интерфейс INTRABUS — предусмотрен,
• RS-485 с MODBUS slave и BACnet MS/TP — предусмотрен,
• RS-485 MODBUS master — предусмотрен,
• CAN — предусмотрен,
• USB — предусмотрен,
• Ethernet — предусмотрен,
• встроенные часы реального времени — предусмотрены.

Особенности конструкции устройств

EVCO EPG9ORE1AH построен как свободно конфигурируемый узел автоматики без встроенного пользовательского терминала. Открытое исполнение ориентировано на монтаж внутри электротехнического шкафа, где контроллер становится частью общей системы управления вентиляционной установкой. Формат 10 DIN-модулей дает возможность разместить развитый набор входных и выходных каналов в едином устройстве. Особенность контроллера заключается в гибком назначении аппаратных ресурсов. Часть входов допускает подключение терморезистивных датчиков PTC, NTC и Pt1000, а другие универсальные каналы дополнительно работают с нормированными сигналами напряжения и тока. Это позволяет получать информацию не только о температуре, но и о давлении, влажности, качестве воздуха и других параметрах при использовании соответствующих преобразователей. Выходная часть рассчитана на различные способы воздействия на оборудование. Релейные каналы могут использоваться для дискретного включения исполнительных элементов, тогда как четыре выхода 0–10 В/PWM предназначены для пропорционального управления. Вентиляторы могут регулироваться независимо, включая ступенчатый и модулируемый режимы.

Области применения

Функциональные возможности EVCO EPG9ORE1AH ориентированы прежде всего на автоматизацию оборудования обработки воздуха:

• приточные вентиляционные установки,
• приточно-вытяжные агрегаты,
• системы с рекуперацией тепла,
• вентиляционные установки с несколькими теплообменными секциями,
• оборудование с водяным или электрическим нагревом,
• системы с прямым испарением хладагента,
• установки с регулируемым увлажнением воздуха,
• вентиляционные комплексы с EC-вентиляторами,
• системы с наружными, смесительными и байпасными заслонками,
• шкафы автоматизации климатического оборудования,
• инженерные системы зданий с интеграцией по MODBUS или BACnet.

Компания «Олниса» поставляет контроллеры EVCO и другое оборудование для построения систем промышленной и инженерной автоматизации. В ассортимент поставляемой продукции может входить EVCO c-pro 3 NODE giga AHU EPG9ORE1AH, предназначенный для управления оборудованием обработки воздуха. Клиентам доступны технические консультации по характеристикам продукции. Компания «Олниса» организует оперативную доставку оборудования по всей территории России, благодаря чему компоненты автоматизации можно приобретать для предприятий, монтажных организаций и объектов инженерной инфраструктуры в разных регионах страны.

Преимущества

Практические возможности EVCO EPG9ORE1AH определяются сочетанием развитой аппаратной платформы и специализированных алгоритмов вентиляционной автоматики:

• большое количество конфигурируемых входов,
• поддержка резистивных и унифицированных аналоговых сигналов,
• наличие четырех аналоговых выходов 0–10 В/PWM,
• несколько типов релейных выходов,
• управление приточным и вытяжным вентиляторами независимо друг от друга,
• работа с тремя основными секциями и секцией предварительного нагрева,
• поддержка увлажнения и регулирования воздушных заслонок,
• возможность управления Fan Wall через MODBUS,
• наличие Ethernet, RS-485, CAN и USB,
• поддержка MODBUS TCP и BACnet,
• монтаж на DIN-рейку,
• питание непосредственно от сети 115–230 В AC,
• возможность подключения внешнего пользовательского интерфейса.

Таким образом, контроллер EVCO c-pro 3 NODE giga AHU EPG9ORE1AH представляет собой многофункциональную аппаратную платформу для управления вентиляционными и климатическими установками. Развитая система конфигурируемых входов и выходов позволяет обрабатывать сигналы различных датчиков, управлять вентиляторами, теплообменными секциями, заслонками и увлажнителями, а коммуникационные интерфейсы обеспечивают включение устройства в распределенную систему автоматизации.
