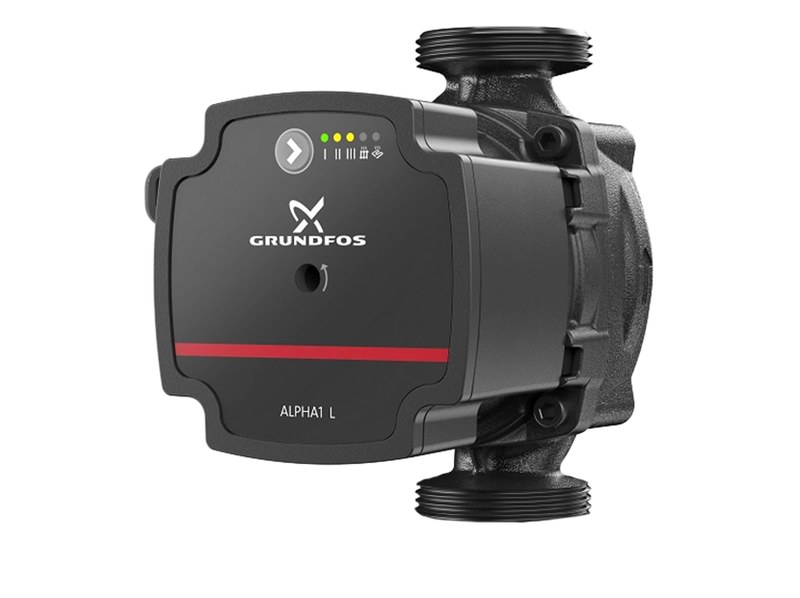

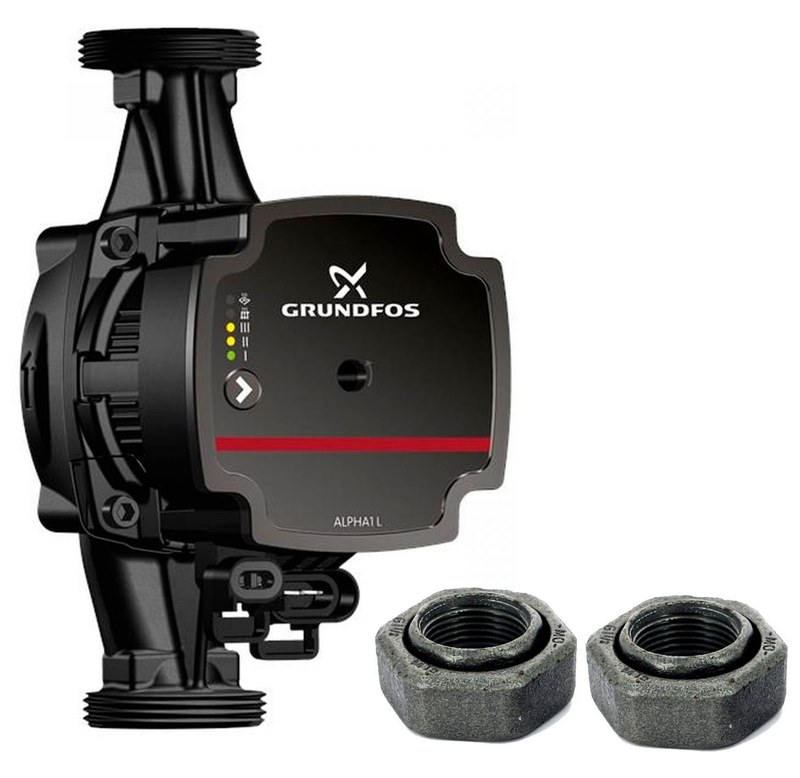

Циркуляционный насос Grundfos ALPHA1 L 25-60 130 99160583 — электронное регулирование движения теплоносителя

Открытие термостатического клапана меняет не только температуру отдельного радиатора. Одновременно перестраивается сопротивление всей отопительной сети, а прежняя скорость циркуляции перестает соответствовать новому состоянию трубопровода. Grundfos ALPHA1 L 25-60 130 99160583 способен работать с несколькими гидравлическими характеристиками, поэтому движение теплоносителя можно согласовать с фактическим режимом контура, а не удерживать насос постоянно на одной производительности. Агрегат имеет компактную монтажную длину 130 мм и резьбу G 1½. Электронно-коммутируемый двигатель с постоянными магнитами соединен с мокрой роторной частью, благодаря чему регулирование выполняется непосредственно изменением режима привода.

Технические характеристики

Рабочие показатели модели характеризуют не одну фиксированную точку, а диапазон состояний, доступных электронной системе. К основным параметрам относятся:

• бренд — Grundfos,
• категория — электронный циркуляционный насос,
• серия — ALPHA1 L,
• модель — ALPHA1 L 25-60 130,
• номер изделия — 99160583,
• номинальная подача — 1,94 м³/ч,
• номинальный напор — 3,28 м,
• максимальный напор — 6 м,
• максимальная производительность — около 3,6 м³/ч,
• монтажная длина — 130 мм,
• присоединение — G 1½,
• класс соединения — PN10,
• максимальное давление системы — 10 бар,
• питание — 1 × 230 В,
• частота сети — 50/60 Гц,
• потребляемая мощность — от 4 до 45 Вт,
• потребляемый ток — 0,05–0,42 А,
• температура жидкости — от +2 до +95 °C,
• температура окружающей среды — от 0 до +55 °C,
• корпус гидравлической части — чугун EN-GJL-150,
• рабочее колесо — PES с 30 % стекловолокна,
• степень защиты — X4D,
• класс изоляции — F,
• температурный класс — TF95,
• индекс энергоэффективности EEI — 0,20,
• масса нетто — около 2 кг.

Особенности конструкции устройств

Внутри Grundfos ALPHA1 L 25-60 130 99160583 нет традиционной схемы, где сухой двигатель через длинный вал и уплотнение вращает удаленную крыльчатку. Ротор и рабочее колесо образуют компактный вращающийся узел, находящийся в контакте с теплоносителем. Жидкость окружает внутреннюю роторную зону, поэтому отдельный вентилятор двигателя и классическое торцевое уплотнение приводного вала здесь не определяют конструкцию. Главная особенность ALPHA1 L проявляется после изменения сопротивления трубопровода. Если часть регулирующей арматуры закрывается, для прежнего расхода требуется уже иной перепад давления. Электроника насоса позволяет перейти к характеристике, при которой избыточный напор не создается постоянно. В режиме пропорционального давления требуемый перепад уменьшается вместе со снижением расхода. Режим постоянного давления, наоборот, предназначен для удержания заданного уровня на изменяемой гидравлической сети. Три фиксированные кривые дают другой способ управления: насос работает по заранее определенной характеристике независимо от автоматического изменения сопротивления системы. Это удобно в контурах, где требуемый режим известен и не нуждается в постоянной коррекции. Отдельный вход управления поддерживает ШИМ-сигнал. В такой конфигурации команда на изменение производительности может поступать от внешней автоматики, например котлового контроллера.

Области применения

Гидравлические режимы ALPHA1 L подходят для контуров, в которых расход может оставаться постоянным либо изменяться в течение работы. Характерными сценариями являются:

• радиаторная сеть с термостатическими клапанами,
• система теплого пола с распределительным коллектором,
• котловой контур с электронным управлением насосом,
• отопительная линия с переменным расходом теплоносителя,
• локальный смесительный узел,
• замкнутая система с максимальным давлением 10 бар,
• контур с монтажным промежутком 130 мм,
• система с внешним ШИМ-регулированием,
• замена компактного циркулятора с подключением G 1½,
• инженерная сеть с рабочей температурой жидкости до +95 °C.

Компания «Олниса» поставляет насосное и промышленное оборудование, включая Grundfos ALPHA1 L 25-60 130 99160583. Заказчикам доступны технические консультации по напору, расходу, режимам регулирования, присоединительным размерам и параметрам электропитания. Компания также организует оперативную доставку оборудования по всей стране.

Преимущества

Практические свойства модели связаны прежде всего с возможностью менять циркуляцию без механического вмешательства в насос. К ключевым преимуществам относятся:

• монтажная длина 130 мм,
• максимальный напор 6 м,
• производительность до примерно 3,6 м³/ч,
• потребление от 4 до 45 Вт,
• индекс энергоэффективности EEI 0,20,
• электронно-коммутируемый двигатель,
• постоянные магниты в приводе,
• три фиксированные рабочие характеристики,
• два режима постоянного давления,
• два режима пропорционального давления,
• управление по ШИМ-сигналу,
• подключение G 1½,
• рабочее давление до 10 бар,
• мокрая роторная конструкция,
• электронная тепловая защита,
• компактная гидравлическая часть из чугуна.

Таким образом, Grundfos ALPHA1 L 25-60 130 99160583 не ограничивается созданием одного постоянного перепада давления. Электроника изменяет характер работы привода в зависимости от выбранного алгоритма, поэтому один и тот же насос может работать по фиксированной кривой, поддерживать постоянный перепад, снижать его вместе с расходом либо получать команды от внешнего ШИМ-контроллера. Монтажный размер 130 мм, соединение G 1½, напор до 6 м и мощность до 45 Вт делают модель компактным регулируемым узлом для отопительных систем. Компания «Олниса» осуществляет поставку Grundfos ALPHA1 L 25-60 130 99160583 по всей стране, предоставляет технические консультации по характеристикам и организует оперативную доставку.
