Контроллер ESBE CRB122 12662200 — беспроводное управление температурой отопительного контура

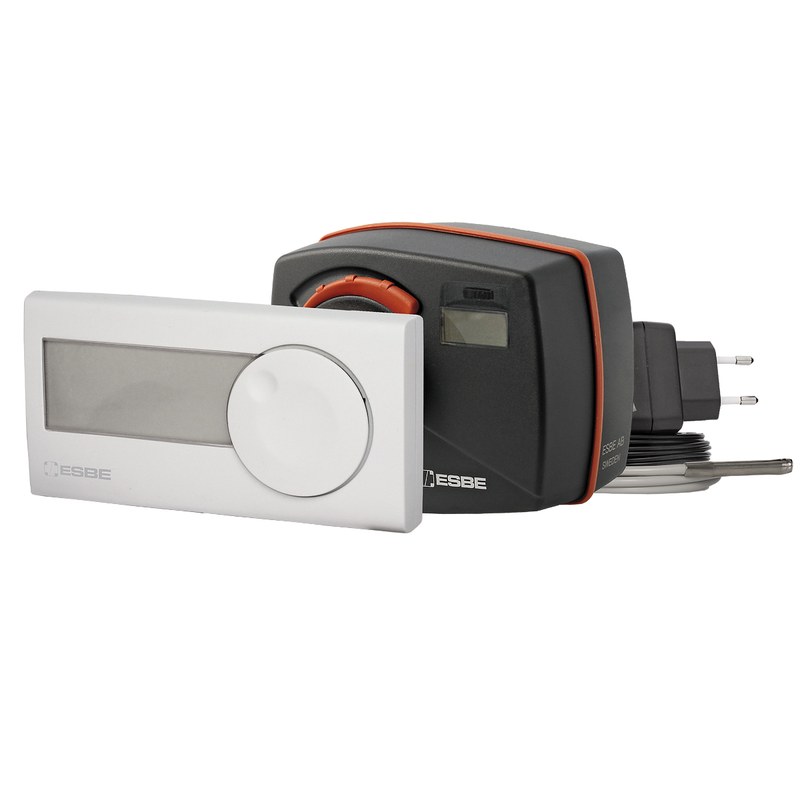

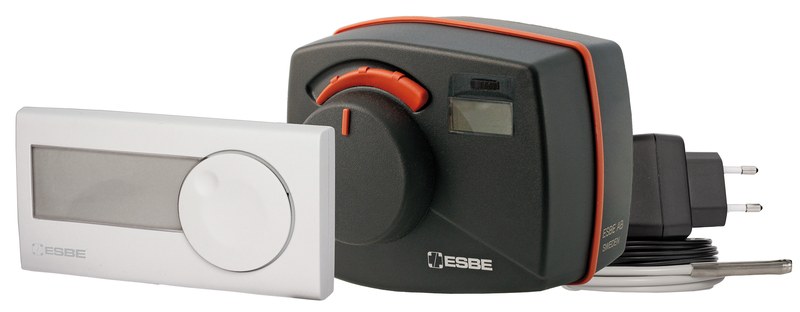

Температура теплоносителя сама по себе не показывает, насколько комфортно в помещении. На фактический тепловой режим одновременно влияют наружные условия, теплопотери здания, работа радиаторов, внутренние источники тепла и инерционность отопительной системы. Поэтому регулирование можно строить не только по температуре воды в трубе, но и непосредственно по состоянию воздуха в обслуживаемой зоне. ESBE CRB122 12662200 представляет собой контроллер отопительного контура с беспроводным комнатным блоком. Основной управляющий модуль устанавливается непосредственно на совместимый смесительный клапан ESBE, а комнатное устройство измеряет температуру в помещении и передает информацию без прокладки сигнального кабеля между двумя блоками.
Технические характеристики
Основные параметры ESBE CRB122 определяют его применение в автоматизированных смесительных узлах. К характеристикам относятся:
- бренд — ESBE,
- категория — контроллер отопительного контура,
- серия — CRB100,
- модель — CRB122,
- номер изделия — 12662200,
- принцип регулирования — по температуре помещения,
- комнатный блок — беспроводной,
- питание контроллерного устройства — 230 В переменного тока,
- крутящий момент встроенного привода — 6 Н·м,
- тип исполнительного движения — поворотный,
- управляемый элемент — ротационный смесительный клапан,
- контроль температуры подачи — предусмотрен,
- комнатный температурный датчик — встроен в комнатный блок,
- отображение фактической температуры — предусмотрено,
- изменение заданной комнатной температуры — предусмотрено,
- ограничение минимальной температуры подачи — настраиваемое,
- ограничение максимальной температуры подачи — настраиваемое,
- альтернативный режим постоянной температуры подачи — предусмотрен,
- совместимые клапаны — ESBE VRG100, VRG200, VRG300, VRH100 и VRB100,
- монтаж контроллера — непосредственно на клапан.
Особенности конструкции устройств
Работа ESBE CRB122 12662200 построена вокруг двух разнесенных точек измерения и управления. Одна часть системы располагается возле смесительного клапана, другая — непосредственно в помещении, температура которого должна поддерживаться. Комнатный блок оценивает фактическое состояние воздуха. Если температура отличается от установленного значения, эта информация передается контроллеру по беспроводному каналу. Пользователю не требуется прокладывать отдельный управляющий провод от помещения к смесительному узлу. Исполнительная часть объединена с поворотным приводом. Когда алгоритм определяет недостаточную тепловую отдачу, привод изменяет положение золотника смесительного клапана в сторону увеличения доли горячего теплоносителя. При избытке тепла происходит обратное перемещение. Таким образом, регулируемой величиной является не непосредственно температура помещения, а положение гидравлического органа. Комнатная температура используется как обратная связь, по которой контроллер вычисляет необходимое воздействие на смесительный клапан. CRB122 одновременно контролирует температуру подачи. Это важно для предотвращения режимов, при которых корректировка по комнатному датчику могла бы привести к чрезмерно высокой или слишком низкой температуре теплоносителя. Для системы доступны настройки минимального и максимального пределов подачи. Отдельная особенность CRB100 заключается в возможности изменить функциональную логику. В режиме C=0 устройство работает как регулятор по комнатной температуре.
Области применения
ESBE CRB122 применяется в отопительных системах, где интенсивность подачи тепла должна зависеть от состояния помещения. Основными сценариями являются:
- радиаторные отопительные контуры,
- системы водяного теплого пола,
- смесительные группы,
- отдельные температурные зоны здания,
- котельные контуры со смесительным клапаном,
- реконструируемые отопительные системы без сигнального кабеля к комнате,
- контуры с клапанами ESBE VRG,
- системы с ограничением температуры подачи,
- жилые здания,
- небольшие коммерческие и административные помещения.
Компания «Олниса» поставляет регулирующую арматуру, контроллеры и другое промышленное оборудование, включая ESBE CRB122 12662200. Заказчикам доступны технические консультации по характеристикам контроллера, совместимым клапанам, принципам регулирования и параметрам питания. Компания также организует оперативную доставку оборудования по всей стране.
Преимущества
Функциональные особенности CRB122 позволяют автоматизировать смесительный контур без жесткой проводной связи с комнатным датчиком. К ключевым преимуществам относятся:
- регулирование по фактической температуре помещения,
- беспроводной комнатный блок,
- встроенный поворотный привод,
- крутящий момент 6 Н·м,
- питание 230 В,
- контроль температуры подающей линии,
- настраиваемый верхний предел температуры подачи,
- настраиваемый нижний предел температуры подачи,
- возможность работы по комнатной температуре,
- альтернативное поддержание постоянной температуры подачи,
- дистанционное изменение заданного значения,
- совместимость с несколькими сериями ротационных клапанов ESBE,
- отсутствие необходимости прокладывать управляющий кабель к комнатному блоку,
- компактное размещение непосредственно на смесительном клапане.
Таким образом, ESBE CRB122 12662200 управляет отоплением не по фиксированному положению клапана, а по результату, который система создает непосредственно в помещении. Беспроводной комнатный блок измеряет температуру, контроллер сравнивает ее с заданием, после чего встроенный привод корректирует положение смесительного клапана. Такая замкнутая схема позволяет связать гидравлическое регулирование с реальной тепловой потребностью помещения.
