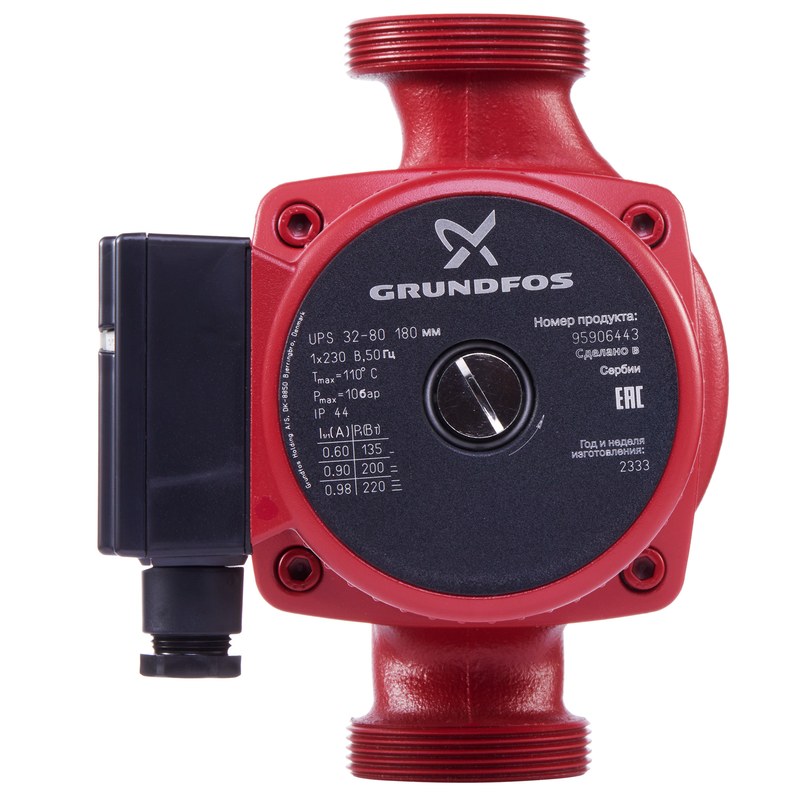

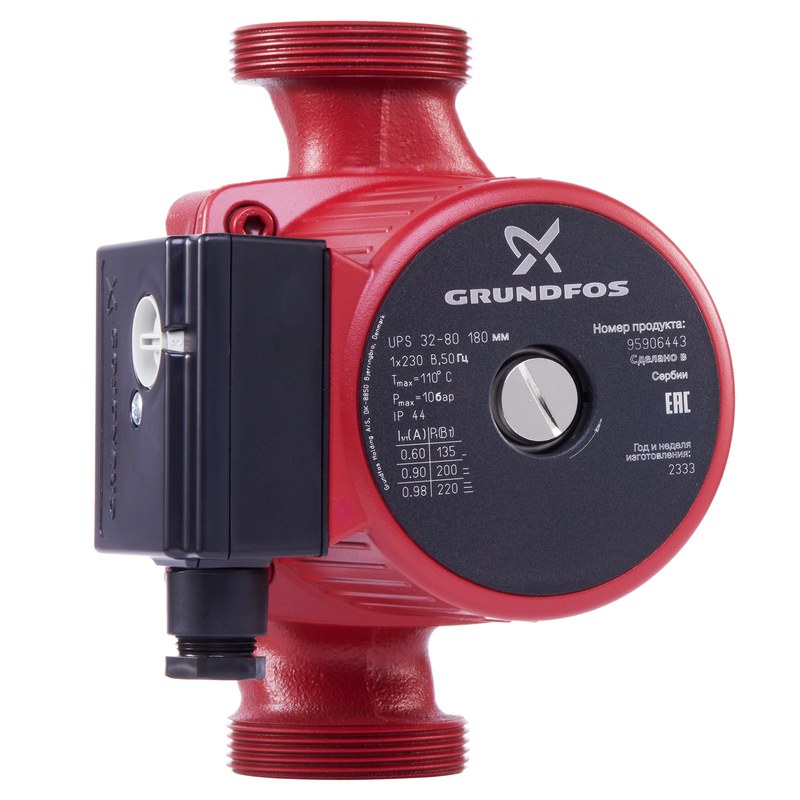

Циркуляционные насосы Grundfos UPS серии 100 — трехскоростное управление теплоносителем
Отопительный контур представляет собой замкнутую гидравлическую систему, в которой энергия насоса расходуется главным образом на преодоление сопротивления труб, клапанов, теплообменников и других элементов. Поэтому задача циркуляционного агрегата заключается не в обычном подъеме воды на определенную высоту, а в создании перепада давления, достаточного для непрерывного движения теплоносителя.
Технические характеристики
Диапазон серии позволяет использовать насосы в контурах различной производительности и сопротивления. Основные характеристики следующие:
- бренд — Grundfos,
- категория — циркуляционные насосы,
- серия — UPS Series 100,
- конструктивная схема — насос с мокрым ротором,
- количество скоростей у моделей UPS — 3,
- принцип регулирования — ступенчатое изменение скорости двигателя,
- максимальная подача в пределах серии — до 9,5 м³/ч,
- максимальный напор в пределах серии — до 12 м,
- максимальное давление системы — 10 бар,
- температура перекачиваемой жидкости — от −25 до +110 °C,
- основные рабочие среды — вода и совместимые теплоносители,
- тип установки — непосредственно в трубопровод,
- ориентация патрубков — линейная,
- основные области эксплуатации — отопление и системы охлаждения,
- режим эксплуатации — циркуляционный.
Особенности конструкции устройств
В насосах Grundfos UPS серии 100 двигатель и гидравлическая часть связаны значительно теснее, чем в классическом агрегате с сухим электромотором. Ротор находится внутри гильзы, отделяющей его от электрической части статора, и омывается перекачиваемой жидкостью. Эта же среда участвует в охлаждении вращающегося узла и работе его опор. Такое устройство исключает необходимость выводить приводной вал через корпус наружу. Следовательно, в конструкции нет обычного механического торцевого уплотнения между внешним двигателем и насосной камерой. Для циркуляционного оборудования это позволяет уменьшить количество механически нагруженных элементов. Гидравлический процесс начинается в центральной области рабочего колеса. Поток поступает к его входу, захватывается вращающимися лопатками и перемещается к периферии. Скорость жидкости увеличивается, после чего геометрия корпуса преобразует часть кинетической энергии в давление. Возникший перепад заставляет теплоноситель двигаться дальше по замкнутому контуру. Главным способом изменения режима у UPS является трехступенчатый двигатель. Первая, вторая и третья скорости соответствуют разным характеристикам насоса. Если сопротивление системы невелико и интенсивная циркуляция не требуется, применяется более низкая ступень. При увеличении требуемого расхода либо сопротивления сети используется более высокая скорость. Такой принцип существенно отличается от электронных насосов с непрерывным автоматическим регулированием. UPS не анализирует положение регулирующей арматуры и самостоятельно не перестраивает давление: рабочая ступень задается в соответствии с условиями конкретной системы. Именно поэтому правильное переключение скорости позволяет избежать как недостаточного движения теплоносителя, так и неоправданно высокого перепада.
Области применения
UPS серии 100 применяется преимущественно там, где требуется постоянное движение воды или теплоносителя по замкнутой сети. Типичными сценариями являются:
- радиаторные отопительные системы,
- котловые циркуляционные контуры,
- системы водяного отопления частных и коммерческих зданий,
- контуры охлаждения оборудования,
- системы кондиционирования с жидким теплоносителем,
- теплообменные узлы,
- смесительные отопительные контуры,
- инженерные сети с рабочим давлением до 10 бар,
- контуры, требующие ручного переключения производительности,
- системы с постоянным или относительно стабильным гидравлическим сопротивлением.
Компания «Олниса» поставляет циркуляционные насосы Grundfos UPS серии 100 и другое промышленное оборудование. Заказчикам доступны технические консультации по напорно-расходным характеристикам, вариантам подключения, монтажным параметрам и рабочим режимам оборудования. Компания организует оперативную доставку по всей стране.
Преимущества
Конструктивные решения серии дают возможность изменять циркуляцию без сложной внешней системы управления. К ключевым преимуществам относятся:
- три фиксированные скорости у насосов UPS,
- возможность согласования производительности с сопротивлением контура,
- максимальная подача серии до 9,5 м³/ч,
- напор до 12 м,
- эксплуатация при системном давлении до 10 бар,
- мокророторная конструкция,
- охлаждение вращающегося узла перекачиваемой жидкостью,
- отсутствие традиционного внешнего уплотнения приводного вала,
- компактная линейная компоновка,
- низкий уровень рабочего шума,
- широкий диапазон типоразмеров,
- температура теплоносителя до +110 °C,
- применение в отопительных и охлаждающих контурах,
- простое ступенчатое изменение гидравлического режима.
Таким образом, Grundfos UPS серии 100 работает по понятному гидравлическому принципу: двигатель вращает рабочее колесо, колесо передает энергию теплоносителю, а оператор выбирает одну из трех характеристик в зависимости от сопротивления и требуемого расхода системы. Поэтому регулирование достигается не дополнительным клапаном и не сложным электронным алгоритмом, а непосредственным изменением скорости вращающегося узла. Мокрый ротор одновременно обеспечивает компактность конструкции, охлаждение двигателя рабочей средой и отсутствие традиционной передачи вращения через герметизированный наружный вал. Диапазон серии с подачей до 9,5 м³/ч и напором до 12 м позволяет применять насосы в различных отопительных и климатических контурах.
