Интерфейсный модуль Eltex ToPGATE-WAN-E1 для передачи данных по каналу E1

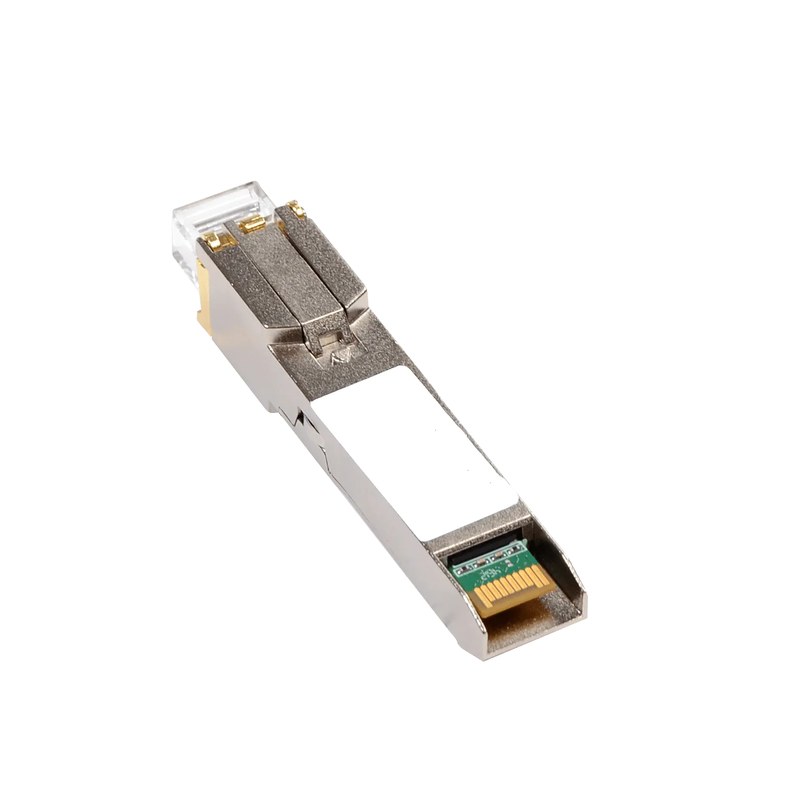

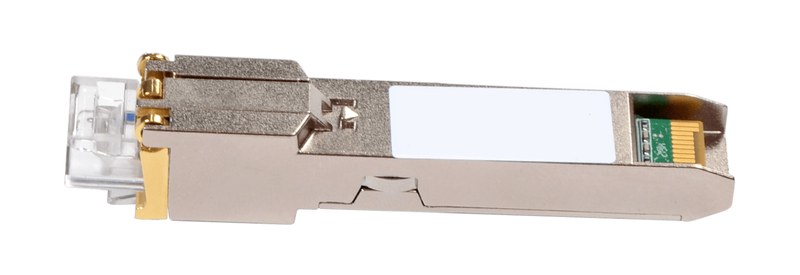

Eltex ToPGATE-WAN-E1 представляет собой специализированный интерфейсный модуль, предназначенный для передачи сетевого трафика через цифровой канал E1. Устройство выполнено в компактном форм-факторе SFP и устанавливается непосредственно в совместимый порт сервисного маршрутизатора Eltex серии ESR. Благодаря такой компоновке существующая IP-инфраструктура может взаимодействовать с линией E1 без применения отдельного полноразмерного преобразователя.
Технические характеристики
К основным параметрам Eltex ToPGATE-WAN-E1 относятся:
- тип устройства — интерфейсный модуль E1,
- бренд — Eltex,
- модель — ToPGATE-WAN-E1,
- форм-фактор — SFP,
- количество интерфейсов E1 — 1,
- назначение — передача IP-трафика через цифровой поток E1,
- поддерживаемый стандарт линии — G.703,
- базовая скорость одного временного интервала — 64 Кбит/с,
- максимальная скорость передачи — 2048 Кбит/с,
- поддерживаемый протокол канального уровня — PPP,
- объединение каналов — ML-PPP,
- кодирование линии — HDB3 или AMI,
- питание — от интерфейса SFP,
- тип соединения между узлами — точка-точка,
- совместимое оборудование — сервисные маршрутизаторы Eltex ESR,
- возможность работы с оборудованием других производителей — при поддержке соответствующего интерфейса E1,
- регулирование используемой полосы — путем выбора необходимого количества DS-каналов.
Особенности конструкции
Главная особенность ToPGATE-WAN-E1 заключается в объединении функций интерфейсного преобразования в корпусе SFP. Модуль устанавливается непосредственно в порт маршрутизатора, поэтому для создания E1-соединения не требуется отдельное устройство с собственным корпусом и блоком питания. Электроэнергия поступает через интерфейс SFP, что уменьшает количество внешних соединений и упрощает размещение оборудования в телекоммуникационном шкафу. После установки модуль становится физическим интерфейсом E1 для маршрутизатора. В программной конфигурации соответствующий порт переводится в режим работы с E1, после чего задаются параметры линии и источник синхронизации. Поддерживается синхронизация как от внутреннего генератора, так и от линейного сигнала. Это позволяет согласовать работу двух соединенных узлов в соответствии с принятой схемой цифрового тракта. Полезная полоса не обязательно должна занимать весь поток E1. ToPGATE-WAN-E1 способен работать с отдельными 64-килобитными временными интервалами и объединять их в требуемую группу. За счет этого пропускная способность соединения может формироваться в зависимости от реальной потребности канала, а не только использовать фиксированное значение 2048 Кбит/с. Для логического объединения нескольких составляющих применяется ML-PPP. На физическом уровне поддерживается стандарт G.703. Для формирования линейного сигнала предусмотрены кодировки HDB3 и AMI, характерные для цифровых трактов E1. Такая архитектура позволяет применять модуль при модернизации существующих линий, когда на одном конце требуется сохранить E1, а сетевой трафик уже обрабатывается маршрутизатором Ethernet/IP.
Области применения
Eltex ToPGATE-WAN-E1 может использоваться для решения следующих сетевых задач:
- подключение маршрутизатора к линии E1,
- передача IP-трафика через существующий цифровой тракт,
- организация соединений точка-точка,
- модернизация телекоммуникационной инфраструктуры,
- интеграция IP-сети с оборудованием E1,
- использование существующих каналов G.703,
- объединение временных интервалов посредством ML-PPP,
- организация каналов с полосой от 64 до 2048 Кбит/с,
- подключение удаленных сетевых узлов,
- построение резервных линий передачи данных,
- использование E1-инфраструктуры совместно с маршрутизаторами серии ESR.
Компания «Олниса» поставляет телекоммуникационное оборудование Eltex и компоненты для организации цифровых каналов связи. В ассортименте может быть представлен интерфейсный модуль Eltex ToPGATE-WAN-E1 для установки в SFP-порты совместимых маршрутизаторов. Клиентам доступны технические консультации по характеристикам оборудования и особенностям конкретного исполнения. «Олниса» организует оперативную доставку продукции по всей территории России.
Преимущества
Eltex ToPGATE-WAN-E1 позволяет реализовать интерфейс E1 непосредственно средствами сервисного маршрутизатора без установки отдельного внешнего преобразователя. Форм-фактор SFP уменьшает занимаемое пространство, а питание от порта исключает необходимость использовать самостоятельный источник электропитания для модуля. К важным преимуществам относятся поддержка G.703, PPP и ML-PPP, работа с кодировками HDB3 и AMI, а также возможность изменять полезную полосу с шагом 64 Кбит/с. Это делает модуль удобным инструментом для соединения современной IP-инфраструктуры с цифровыми линиями E1, которые уже присутствуют на объекте.
Таким образом, Eltex ToPGATE-WAN-E1 представляет собой компактный SFP-модуль для передачи сетевого трафика через один цифровой поток E1. Устройство поддерживает стандарт G.703, PPP, ML-PPP и линейные кодировки HDB3/AMI, а используемая скорость может изменяться от 64 до 2048 Кбит/с.
