Температурный контроллер Eliwell IDPlus 961 IDP17D03E0000 для холодильных установок

Eliwell IDPlus 961 IDP17D03E0000 используется для автоматического поддержания температурного режима в холодильном оборудовании. Контроллер принимает информацию от подключенного датчика, преобразует ее в цифровое значение и сопоставляет текущую температуру с заданной уставкой. При достижении границ регулирования прибор изменяет состояние силового реле, воздействуя на компрессор или соответствующую управляющую цепь.

Технические характеристики

К основным параметрам Eliwell IDPlus 961 IDP17D03E0000 относятся:

• тип оборудования — электронный температурный контроллер,
• серия — Eliwell IDPlus 961,
• код исполнения — IDP17D03E0000,
• питание — 12 В AC/DC,
• максимальная потребляемая мощность — 3 Вт,
• количество аналоговых входов — 1,
• поддерживаемые датчики — PTC, NTC и Pt1000,
• количество дискретных входов — 1,
• тип дискретного входа — SELV,
• количество силовых выходов — 1,
• выход — реле SPST,
• коммутационная способность — 2 HP, 12(12) А при 250 В AC,
• диапазон отображения NTC — от -50,0 до +110,0 °C,
• диапазон отображения PTC — от -55,0 до +140,0 °C,
• диапазон отображения Pt1000 — от -55,0 до +150,0 °C,
• общий измерительный диапазон — от -55,0 до +150,0 °C,
• разрешение индикации — 1 или 0,1 °C,
• точность — лучше 0,5 % полной шкалы плюс 1 разряд,
• дисплей — трехразрядный LED со знаком,
• последовательный интерфейс — TTL,
• монтаж — в панель,
• монтажный вырез — 71×29 мм,
• размер корпуса — 79×37×59 мм,
• масса — около 140 г,
• рабочая температура — от -5 до +55 °C,
• температура хранения — от -30 до +85 °C,
• допустимая влажность — 10–90 % без образования конденсата.

Особенности конструкции

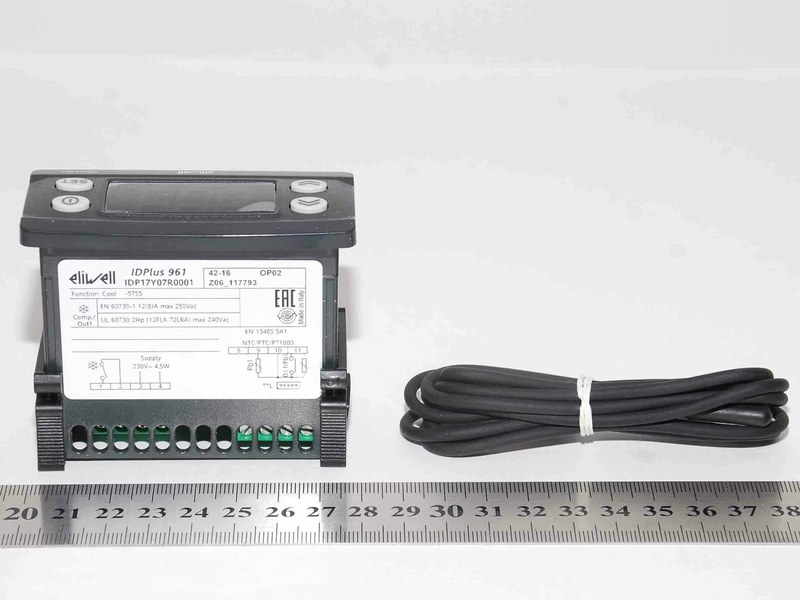

Eliwell IDPlus 961 выполнен в компактном панельном корпусе. После монтажа на лицевой поверхности оборудования остаются дисплей и клавиши управления, тогда как клеммная часть располагается внутри холодильной установки. Такая компоновка позволяет оператору контролировать температуру и изменять рабочие параметры без доступа к электрической части устройства. Измерительный канал выполнен универсальным. Один и тот же контроллер может использоваться с PTC, NTC или Pt1000, а необходимая характеристика выбирается программно. Благодаря этому при проектировании оборудования не требуется жестко привязывать регулятор к единственному типу температурного сенсора. При разрешении 0,1 °C небольшие изменения температуры отображаются достаточно подробно для настройки холодильных процессов. Силовая часть построена на реле SPST с характеристикой 2 HP и током 12(12) А при 250 В AC. Реле может участвовать в управлении компрессорным контуром с учетом допустимых электрических параметров. Алгоритм контроллера анализирует измеренную температуру, установленную точку регулирования и заданный дифференциал, после чего формирует команду включения или отключения нагрузки. Низковольтное питание 12 В AC/DC отделяет питание электронной части контроллера от силовой сети оборудования. Это особенно удобно в шкафах и холодильных машинах, где управление уже построено на безопасном пониженном напряжении. Максимальное собственное потребление прибора составляет лишь 3 Вт.

Области применения

Eliwell IDPlus 961 IDP17D03E0000 подходит для оборудования, где необходимо поддерживать заданную температуру одним управляющим каналом:

• холодильные шкафы,
• торговые витрины,
• холодильные прилавки,
• небольшие камеры хранения,
• моноблочные холодильные установки,
• оборудование Plug-in,
• системы с компрессорным регулированием,
• охладители напитков,
• холодильные агрегаты с низковольтной цепью управления,
• системы мониторинга с подключением через TTL,
• установки с датчиками NTC, PTC или Pt1000.

Компания «Олниса» поставляет контроллеры Eliwell и компоненты для холодильной автоматики. В ассортименте может быть представлен Eliwell IDPlus 961 IDP17D03E0000 с питанием 12 В AC/DC, универсальным температурным входом и релейным выходом 2 HP. По оборудованию предоставляются технические консультации по рабочим характеристикам и особенностям конкретного исполнения. «Олниса» организует оперативную доставку продукции по всей территории России.

Преимущества

Eliwell IDPlus 961 IDP17D03E0000 сочетает универсальный температурный вход с низковольтным питанием, поэтому его удобно интегрировать в оборудование, где цепи автоматики работают от 12 В. Возможность подключения PTC, NTC или Pt1000 расширяет варианты построения измерительной части без смены самого контроллера. Силовое реле 2 HP позволяет применять прибор в холодильных системах с компрессорным управлением, а отдельный дискретный вход дает возможность учитывать дополнительный внешний сигнал. Компактный монтажный формат 71×29 мм подходит для размещения на лицевой панели небольшого холодильного агрегата.

Таким образом, Eliwell IDPlus 961 IDP17D03E0000 представляет собой компактный температурный контроллер для холодильного оборудования, которому требуется питание 12 В AC/DC. Прибор принимает сигналы PTC, NTC или Pt1000, управляет одной силовой цепью через реле 2 HP и позволяет контролировать рабочую температуру непосредственно по цифровому дисплею.
