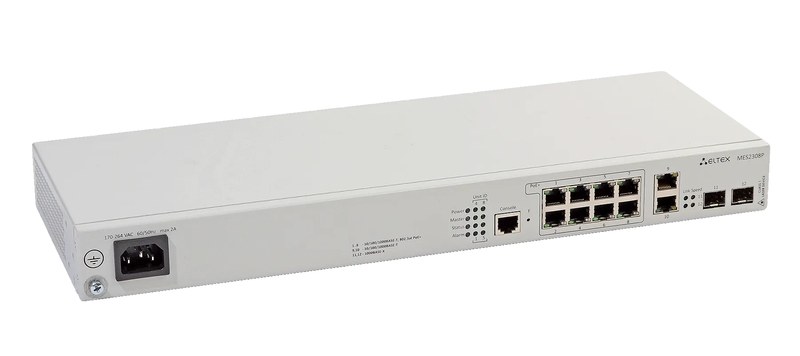

Управляемый PoE-коммутатор Eltex MES2308P_AC для гигабитных сетей доступа

Современный сетевой узел доступа нередко должен выполнять сразу две задачи: передавать Ethernet-трафик и обеспечивать электропитанием подключенную периферию. Eltex MES2308P_AC объединяет эти функции в одном стоечном устройстве. Через восемь гигабитных интерфейсов коммутатор способен обслуживать оборудование с поддержкой PoE и PoE+, одновременно контролируя передачу данных, логическое разделение сети и распределение доступной мощности.

Технические характеристики

Основные параметры Eltex MES2308P_AC приведены ниже:

• категория оборудования — управляемый Ethernet-коммутатор доступа,
• исполнение — MES2308P_AC,
• сетевой уровень — L3,
• порты с питанием — 8 × 10/100/1000BASE-T PoE/PoE+,
• дополнительные медные порты — 2 × 10/100/1000BASE-T,
• оптические соединения — 2 × 1000BASE-X SFP,
• консольный интерфейс — RS-232 с разъемом RJ-45,
• коммутационная производительность — 24 Гбит/с,
• размер пакетного буфера — 1,5 МБ,
• оперативная память DDR3 — 512 МБ,
• встроенная память RAW NAND — 512 МБ,
• емкость MAC-таблицы — 16 384 адреса,
• количество VLAN — до 4094,
• ARP-записи — до 820,
• группы объединения каналов — до 48,
• число физических интерфейсов в одной LAG — до 8,
• очереди приоритизации QoS — 8 на порт,
• предельный размер Jumbo Frame — 10 240 байт,
• объединение в стек — до 8 устройств,
• стандарты питания конечных устройств — IEEE 802.3af и IEEE 802.3at,
• доступная мощность PoE — 240 Вт,
• входное электропитание — 170–264 В AC, 50–60 Гц,
• максимальное потребление с PoE-нагрузкой — 275 Вт,
• тепловыделение — 35 Вт,
• охлаждение — пассивное,
• температура эксплуатации — от -20 до +50 °C,
• температура хранения — от -50 до +70 °C,
• рабочая влажность — до 80 % без конденсации,
• корпус — 19", высота 1U,
• габариты — 430 × 44 × 158 мм,
• масса AC-исполнения — 2,55 кг.

Особенности конструкции

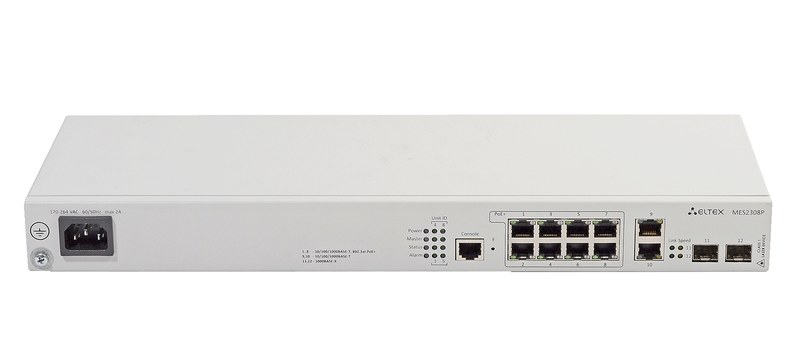

Архитектура MES2308P_AC построена вокруг восьми основных медных интерфейсов, на которых совмещаются гигабитная передача данных и дистанционное электроснабжение. Подсистема PoE распознает совместимое подключенное оборудование и позволяет подавать питание непосредственно по кабелю Ethernet. В результате камера наблюдения, IP-телефон или беспроводная точка могут получать сетевое соединение и электроэнергию через одну кабельную трассу. Для серии MES с индексом P Eltex указывает поддержку IEEE 802.3af и IEEE 802.3at. Восемь PoE-интерфейсов не являются единственными сетевыми соединениями корпуса. Два дополнительных RJ-45 предназначены для обычного Gigabit Ethernet, а пара SFP дает возможность вывести агрегированный трафик на оптическое направление. Благодаря такому набору интерфейсов оборудование удобно размещать на границе между медным сегментом доступа и оптической частью инфраструктуры. Ресурс PoE в 240 Вт распределяется между активными потребителями. Такое значение позволяет не ограничиваться только устройствами с небольшой мощностью и использовать оборудование стандарта PoE+ при соблюдении суммарного энергетического бюджета. Само AC-исполнение рассчитано на максимальное потребление 275 Вт с учетом подключенной PoE-нагрузки; тепловыделение аппаратной части без учета отдаваемой внешним устройствам мощности составляет 35 Вт. Отдельного вентилятора в MES2308P_AC нет. Отвод собственного тепла реализован пассивно, поэтому в конструкции отсутствует постоянно вращающийся охлаждающий узел.

Области применения

Конфигурация Eltex MES2308P_AC подходит для сетей, в которых требуется совместить Gigabit Ethernet и централизованное PoE-питание:

• системы IP-видеонаблюдения,
• подключение беспроводных точек доступа,
• сети с IP-телефонами,
• офисные телекоммуникационные узлы,
• корпоративные сети доступа,
• сегменты предприятий малого и среднего бизнеса,
• узлы с оптической линией uplink,
• локальные сети с разделением на VLAN,
• инфраструктура с приоритизацией голосового и видеотрафика,
• объекты с несколькими PoE-потребителями,
• сетевые шкафы с питанием от переменного тока,
• стеки компактных коммутаторов доступа.

Компания «Олниса» поставляет сетевое оборудование Eltex для корпоративной, операторской и промышленной инфраструктуры. В номенклатуре может быть представлен коммутатор Eltex MES2308P_AC с восемью гигабитными PoE/PoE+ интерфейсами, дополнительными RJ-45 и оптическими SFP-портами. По оборудованию предоставляются технические консультации, позволяющие уточнить характеристики конкретного исполнения. Компания «Олниса» организует оперативную доставку продукции по всей территории России.

Преимущества

MES2308P_AC позволяет отказаться от отдельной линии электропитания возле каждого совместимого сетевого потребителя. При этом PoE-бюджет 240 Вт сочетается с полноценной гигабитной коммутацией, а наличие двух SFP-интерфейсов дает возможность связывать локальный медный сегмент с удаленным узлом по оптоволокну. Отдельным преимуществом AC-модификации является эксплуатация непосредственно от сети 170–264 В переменного тока. Рабочий диапазон температуры до +50 °C, пассивный теплоотвод и корпус 1U делают устройство удобным для компактных телекоммуникационных шкафов. Функции VLAN, QoS, LAG и стекирования позволяют использовать модель не просто как источник PoE, а как управляемую часть сетевой архитектуры.

Таким образом, Eltex MES2308P_AC сочетает восемь PoE/PoE+ портов с дополнительными медными и оптическими интерфейсами, образуя компактный узел подключения конечного сетевого оборудования. Коммутационная производительность 24 Гбит/с, энергетический резерв PoE 240 Вт и развитые функции управления позволяют использовать его там, где питание устройств и передача трафика должны быть сосредоточены в одной точке.
