Коммутатор агрегации Eltex MES5332A rev.B для высокоплотной сети 10 Гбит/с

Когда десятки оптических линий сходятся в одной точке сети, коммутатор должен одновременно обеспечивать высокую скорость передачи, разграничение трафика и маршрутизацию между логическими сегментами. Eltex MES5332A rev.B создан именно для такого уровня инфраструктуры. Устройство объединяет тридцать два оптических порта, каждый из которых может использоваться с модулями SFP+ 10 Гбит/с либо SFP 1 Гбит/с, поэтому одна аппаратная платформа подходит для подключения линий с разной скоростью.

Технические характеристики

Ниже рассмотрим основные параметры Eltex MES5332A rev.B:

• тип оборудования — управляемый коммутатор агрегации уровня L3,
• модель — Eltex MES5332A rev.B,
• оптические порты — 32 × 10GBASE-R SFP+ / 1000BASE-X SFP,
• отдельный интерфейс управления — 1 × 10/100/1000BASE-T OOB,
• консольный интерфейс — RS-232 через RJ-45,
• сервисный интерфейс — USB 2.0,
• пропускная способность коммутационной матрицы — 640 Гбит/с,
• объем буферной памяти — 3 МБ,
• оперативная память DDR3 — 1 ГБ,
• встроенная Flash-память — 1 ГБ,
• максимальное количество MAC-адресов — 32 768,
• число VLAN — до 4094,
• таблица ARP — до 8125 записей,
• группы агрегации каналов — до 128,
• физических портов в одной LAG — до 8,
• очереди QoS — 8 на каждый интерфейс,
• максимальный размер Jumbo Frame — 10 240 байт,
• стекирование — до 8 устройств,
• поддерживаемая динамическая маршрутизация — RIP, OSPF, IS-IS, BGP,
• питание переменного тока — 100–240 В, 50–60 Гц,
• питание постоянного тока — 36–72 В,
• количество мест для блоков питания — 2,
• замена блоков питания — горячая,
• охлаждение — четыре вентилятора Front-to-Back,
• форм-фактор — 19", 1U,
• габаритные размеры — 430 × 44 × 275 мм,
• масса — около 3,8 кг,
• рабочая температура — от -10 до +45 °C,
• температура хранения — от -50 до +70 °C,
• допустимая относительная влажность — до 80 %.

Особенности конструкции

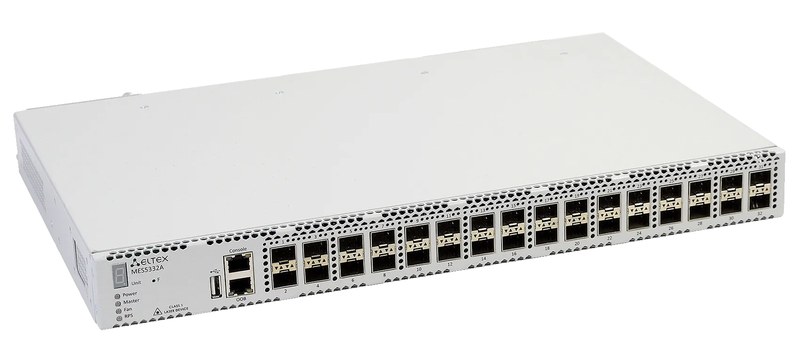

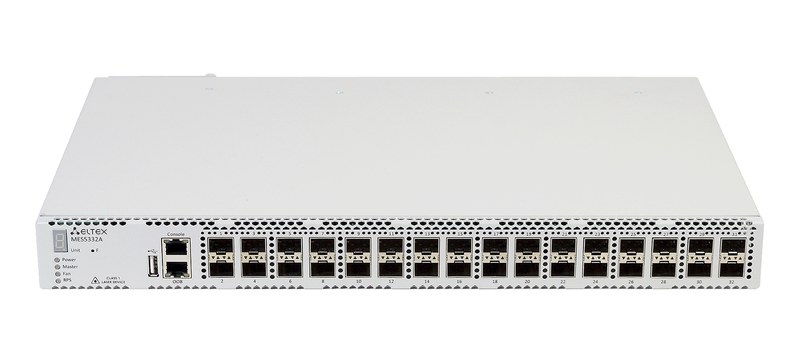

Eltex MES5332A rev.B выполнен в низкопрофильном корпусе высотой 1U, что дает возможность размещать большое количество агрегирующих портов при минимальном расходовании пространства телекоммуникационной стойки. Основной интерфейсный ряд образуют 32 слота SFP+/SFP. За счет этого администратор может формировать требуемую структуру оптических подключений без жесткой привязки каждого порта только к одной скорости. Для административного доступа предусмотрен отдельный медный OOB-порт. Его назначение состоит в том, чтобы отделить служебный канал управления от основного пользовательского трафика. Дополнительно используются консольный RS-232 и USB, поэтому первичная настройка и сервисные операции могут выполняться несколькими способами. Внутренняя коммутационная архитектура рассчитана на одновременную обработку интенсивных потоков между оптическими интерфейсами. Буферная память используется при кратковременном неравномерном поступлении пакетов, а восемь выходных очередей на каждом порту позволяют распределять трафик по уровням обслуживания. Поддержка Jumbo Frame размером до 10 240 байт полезна в инфраструктуре, где передаются крупные Ethernet-кадры. MES5332A rev.B может выполнять задачи не только второго, но и третьего сетевого уровня. В программной части реализованы функции маршрутизации RIP, OSPF, IS-IS и BGP. Благодаря этому коммутатор способен участвовать в построении маршрутизируемой структуры сети непосредственно на уровне агрегации, уменьшая зависимость от отдельного маршрутизирующего оборудования. Для увеличения пропускной способности и резервирования отдельных направлений предусмотрена агрегация физических каналов.

Области применения

Eltex MES5332A rev.B может использоваться на участках сети с высокой концентрацией оптических соединений:

• агрегация доступа в операторских сетях,
• распределительный уровень корпоративной сети,
• центры обработки данных,
• серверные комплексы,
• объединение нескольких сетевых стоек,
• агрегация гигабитных и десятигигабитных линий,
• маршрутизируемые сегменты L3,
• инфраструктура с большим количеством VLAN,
• узлы с резервированием физических каналов,
• стеки коммутаторов высокой плотности,
• подключение оборудования через SFP и SFP+.

Компания «Олниса» поставляет сетевое оборудование Eltex для корпоративной, операторской и промышленной инфраструктуры. В номенклатуре может быть представлен коммутатор агрегации Eltex MES5332A rev.B с тридцатью двумя оптическими интерфейсами SFP+/SFP. По оборудованию предоставляются технические консультации, позволяющие уточнить характеристики конкретной аппаратной ревизии и ее интерфейсные возможности. Компания «Олниса» организует оперативную доставку продукции по всей территории России.

Преимущества

Главное достоинство Eltex MES5332A rev.B заключается в высокой плотности универсальных оптических интерфейсов. Тридцать два порта позволяют совместить линии 1 и 10 Гбит/с в одном устройстве, а пропускная способность 640 Гбит/с рассчитана на интенсивный обмен между подключенными сегментами. Дополнительные возможности связаны с полноценными функциями L3, агрегацией каналов и стекированием. Таблица на 32 768 MAC-адресов и поддержка 4094 VLAN позволяют использовать коммутатор в разветвленной сетевой инфраструктуре. Два места под сменные источники питания повышают гибкость аппаратной конфигурации, а отдельный OOB-интерфейс дает возможность организовать независимый административный доступ.

Таким образом, Eltex MES5332A rev.B представляет собой 10-гигабитный коммутатор агрегации, рассчитанный на концентрацию большого количества оптических каналов в компактном корпусе 1U. Платформа объединяет 32 интерфейса SFP+/SFP, коммутационную матрицу 640 Гбит/с, поддержку L3-маршрутизации, LAG и стекирования.
