Абонентский VoIP-шлюз Eltex TAU-36.IP-DC-S для подключения аналоговой телефонии
Eltex TAU-36.IP-DC-S предназначен для включения аналоговых телефонных аппаратов в современную пакетную инфраструктуру связи. Устройство принимает сигнал со стороны абонентской линии, преобразует голосовую информацию в цифровой поток и передает ее через Ethernet-сеть. Благодаря этому существующие аналоговые телефоны могут продолжать использоваться после перехода объекта на IP-телефонию без полной замены конечного абонентского оборудования.
Технические характеристики
К основным параметрам Eltex TAU-36.IP-DC-S относятся:
- тип оборудования — абонентский VoIP-шлюз,
- модель — Eltex TAU-36.IP-DC-S,
- количество абонентских интерфейсов — 36 FXS,
- тип разъема абонентских линий — CENTRONICS-36,
- интерфейсы Ethernet — 3 × 10/100/1000BASE-T RJ-45,
- оптические интерфейсы — 2 слота 1000BASE-X SFP,
- поддерживаемые протоколы телефонии — SIP, SIP-T, H.323,
- передача факсимильных сообщений — T.38 и G.711 pass-through,
- поддерживаемые речевые кодеки — G.711, G.729, G.723.1, G.726,
- прием набора номера — импульсный и DTMF,
- определение номера — FSK, DTMF и российский АОН,
- максимальное сопротивление абонентского шлейфа — до 3,4 кОм,
- питание исполнения — DC 48/60 В,
- потребляемая мощность при нагрузке 0,2 Эрл — не более 45 Вт,
- потребляемая мощность при нагрузке 1 Эрл — не более 85 Вт,
- форм-фактор — 19", 1U,
- габариты — 420 × 45 × 240 мм,
- масса — около 3,2 кг,
- рабочая температура — от 0 до +40 °C,
- допустимая относительная влажность — до 80 %.
Особенности конструкции

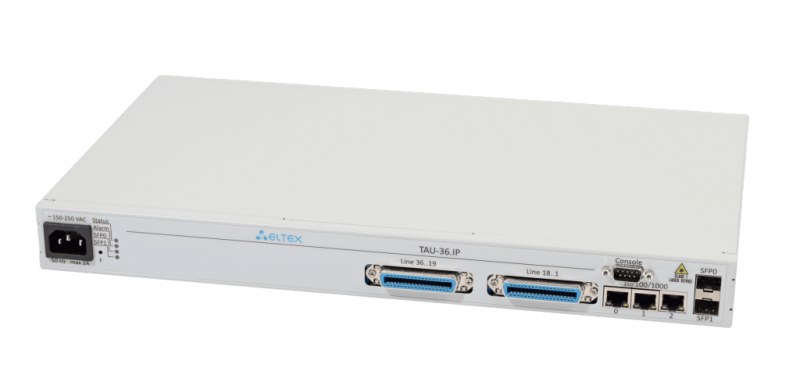

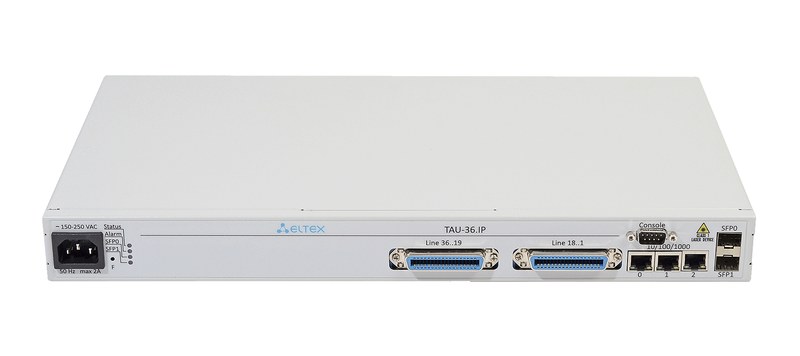

Eltex TAU-36.IP-DC-S выполнен как единый многоканальный шлюз, объединяющий аналоговую телефонную и пакетную сетевую части. Тридцать шесть FXS-интерфейсов обеспечивают электрические условия, необходимые для работы обычных телефонных аппаратов. Каждый абонентский канал преобразует аналоговый голос в цифровые данные, после чего речевой поток передается через IP-инфраструктуру с использованием настроенного сигнального протокола. Сетевой тракт построен на трех медных гигабитных портах и двух слотах SFP. Такая архитектура позволяет включать шлюз как в электрические, так и в оптические участки транспортной сети. Оптические соединения могут использоваться при размещении оборудования на удаленном узле, а несколько Ethernet-интерфейсов дают дополнительные возможности организации сетевой схемы. Обработка голоса выполняется с применением стандартных речевых кодеков. G.711 ориентирован на передачу с минимальным сжатием, тогда как G.729 и другие поддерживаемые алгоритмы позволяют уменьшать необходимую полосу пропускания. Для факсимильного трафика предусмотрен T.38, а также прозрачная передача через G.711. При этом все 36 абонентских каналов могут использоваться для организации телефонных соединений в пределах возможностей выбранной конфигурации. Шлюз способен измерять физические параметры абонентской линии. Такая функция полезна при поиске обрыва, короткого замыкания и других неисправностей без непосредственного доступа к конечному телефонному аппарату. Электрические FXS-цепи дополнительно имеют защиту по току и напряжению. Максимальная дальность абонентской линии при соответствующих условиях может достигать 6 км.
Области применения
Eltex TAU-36.IP-DC-S может использоваться для следующих задач:
- подключение аналоговых телефонов к IP-телефонии,
- модернизация существующей телефонной инфраструктуры,
- создание абонентского выноса,
- организация телефонии в административных зданиях,
- подключение абонентов к SIP-серверу,
- построение офисной телефонной сети,
- оснащение операторских узлов связи,
- перевод аналоговых линий на пакетную транспортную сеть,
- организация удаленных телефонных узлов,
- подключение оборудования на объектах с питанием 48/60 В DC,
- сохранение действующих аналоговых аппаратов при переходе на IP-инфраструктуру.
Компания «Олниса» поставляет телекоммуникационное оборудование Eltex для корпоративных и операторских сетей. В ассортименте может быть представлен абонентский VoIP-шлюз Eltex TAU-36.IP-DC-S с 36 портами FXS и питанием постоянного тока 48/60 В. Клиентам доступны технические консультации по характеристикам оборудования. «Олниса» организует оперативную доставку продукции по всей территории России.
Преимущества
Eltex TAU-36.IP-DC-S позволяет сосредоточить 36 аналоговых абонентских подключений в одном корпусе высотой 1U. Такое решение уменьшает количество отдельных преобразователей на объекте и упрощает организацию крупного телефонного узла. Три гигабитных RJ-45 и два SFP-интерфейса дают возможность гибко подключать шлюз к транспортной сети. Исполнение с питанием DC 48/60 В хорошо согласуется с телекоммуникационными системами централизованного электроснабжения. Существенными преимуществами также являются поддержка SIP и H.323, передача факсов, удаленное тестирование абонентских линий, работа с различными речевыми кодеками и возможность использовать существующие аналоговые телефонные аппараты после перехода сети на IP-технологии.
Таким образом, Eltex TAU-36.IP-DC-S представляет собой многоканальный абонентский шлюз для преобразования 36 аналоговых телефонных линий в IP-трафик. Устройство сочетает FXS-интерфейсы, гигабитные Ethernet-порты, два слота SFP и поддержку распространенных протоколов IP-телефонии в компактном стоечном корпусе.
