Визуальный термометр Fluke VT04: контроль температуры и состояния оборудования
Fluke VT04 — портативный визуальный инфракрасный термометр для выявления аномалий в электроустановках, механизмах и инженерных сетях. Прибор измеряет температуру матрицей датчиков, строит тепловую карту и совмещает ее с изображением цифровой камеры. Поэтому горячую или холодную область можно связать с клеммой, подшипником либо участком трубы. Модель предназначена для оперативного обследования и документирования. Устройство не заменяет тепловизор.
Принцип измерения
Оптика направляет инфракрасное излучение поверхности на матрицу. Электроника преобразует сигналы ее элементов в температуру и формирует тепловую карту. Оператор задает долю смешения кадров. Центральный маркер служит для прицельного контроля, указатели минимума и максимума — для поиска крайних значений. Результат зависит от коэффициента излучения, отраженного фона, дистанции и ракурса. Окрашенные, окисленные и неметаллические поверхности измеряются надежнее блестящих шин. Для материалов с низкой излучательной способностью учитывают отражения и применяют участок с известными радиационными свойствами.
Технические характеристики
Ниже приведены параметры, определяющие возможности Fluke VT04:
- диапазон измерения температуры от −10 до +250 C,
- погрешность ±2 C или ±2 % от показания с применением большего значения,
- инфракрасная матрица 28 × 28 чувствительных элементов,
- поле зрения 28 × 28 градусов,
- фиксированная фокусировка без ручной настройки,
- минимальная рабочая дистанция около 0,5 м,
- пять уровней совмещения видимого и инфракрасного изображения,
- цветной ЖК-дисплей диагональю 2,2 дюйма,
- регулируемый коэффициент излучения,
- индикация центральной, минимальной и максимальной температуры,
- сохранение результатов на съемную карту памяти,
- питание от перезаряжаемого литий-ионного аккумулятора.
Малый дефект усредняется с фоном и отображается с ослабленным контрастом. Дистанцию выбирают так, чтобы узел занимал существенную часть кадра. Предел 250 C достаточен для контроля низковольтных шкафов, двигателей, насосов и отопительных систем.
Особенности конструкции
Корпус рассчитан на удержание одной рукой. Спереди находятся объектив камеры и инфракрасный приемник, сзади — экран и кнопки. Фиксированная оптика исключает настройку резкости. Дисплей показывает сцену, температурную шкалу и значения. Панель обеспечивает изменение наложения, палитры и параметров регистрации. Коррекция ближнего и дальнего плана компенсирует параллакс каналов. Без выравнивания тепловая зона небольшой детали может смещаться относительно компонента. Съемная карта служит для переноса кадров в архив, аккумуляторное питание — для маршрутных обследований.
Диагностические режимы
Сигнализация выделяет участки за верхней или нижней температурной границей. Автоматический мониторинг регистрирует достижение порога, интервальная съемка создает последовательность кадров. Режимы применимы для наблюдения за прогревом привода, работой контактора, остыванием теплообменника или изменением нагрузки. Основные принципы проведения обследования включают:
- проверку заряда, свободного места на карте и установок даты,
- настройку коэффициента излучения с учетом материала поверхности,
- сравнение однотипных элементов при сопоставимой нагрузке,
- заполнение кадра объектом в пределах безопасной дистанции,
- исключение бликов от солнца, нагревателей и соседних деталей,
- подтверждение аномалии дополнительным методом, если этого требует регламент.
Интерпретация результатов
Диагностическую ценность имеет связь температуры с нагрузкой, охлаждением и состоянием аналогичных узлов. Локальный нагрев соединения может указывать на повышенное переходное сопротивление. Одинаковый нагрев нескольких проводников часто обусловлен общей нагрузкой. Температуру подшипника оценивают вместе с частотой вращения и состоянием смазки. Холодная область трубы может отражать нарушение циркуляции либо положение арматуры. Измерять через обычное стекло нельзя: оно непрозрачно для рабочего инфракрасного диапазона. Угол визирования приближают к нормали поверхности. Для повторных обходов фиксируют дистанцию, палитру, коэффициент излучения, нагрузку и температуру среды. Единые условия позволяют отличить развитие дефекта от изменения отражений или масштаба.
Области применения
Прибор используют для решения следующих задач:

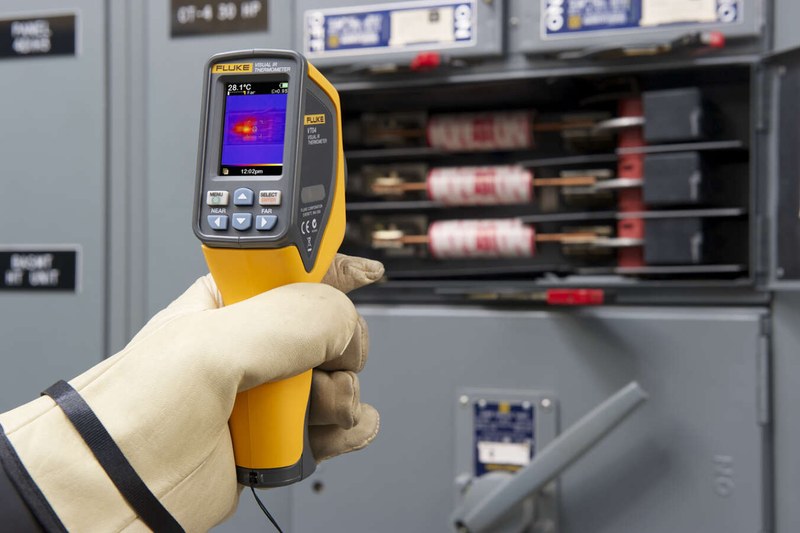

- обследование клемм, выключателей, контакторов и шинных соединений,
- сравнение температур фаз и параллельных электрических цепей,

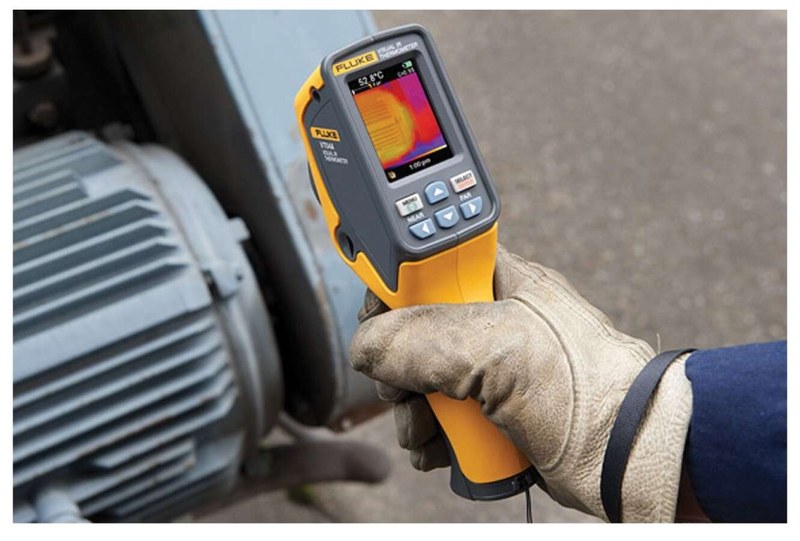

- контроль двигателей, редукторов, насосов и подшипниковых опор,
- поиск нарушений теплоотдачи в радиаторах и теплообменниках,
- проверка распределения температуры по трубопроводам и арматуре,
- наблюдение за нагревом электронных блоков и источников питания,
- документирование состояния оборудования при плановых обходах.
Таким образом, Fluke VT04 обнаруживает тепловые неоднородности с визуальной идентификацией контролируемого узла. Матричное измерение, регулируемое наложение и регистрация кадров применимы в маршрутной диагностике. Достоверность обеспечивают правильный коэффициент излучения, заполнение кадра и сопоставимые режимы проверки. Компания «Олниса» осуществляет поставку Fluke VT04 и другого промышленного оборудования.
