Аккумулятор Fluke BP120MH: стабильное питание измерительной техники

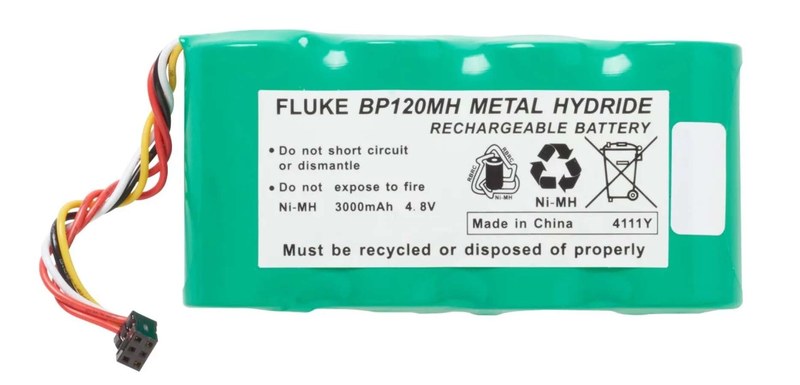

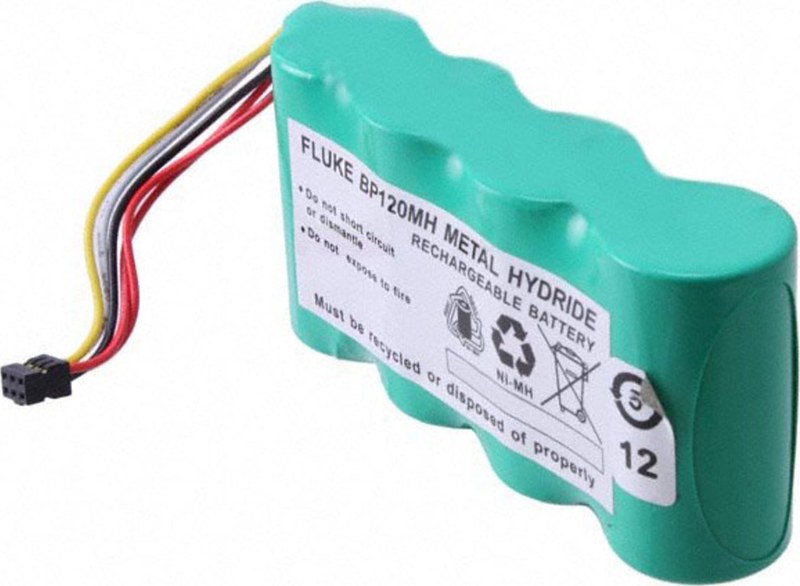

Fluke BP120MH — перезаряжаемый никель-металлгидридный аккумуляторный блок для автономного питания совместимых портативных измерительных приборов Fluke. Он применяется с осциллографами-мультиметрами ScopeMeter серии 120 и анализатором Fluke 43B, однако совместимость подтверждают по документации конкретного прибора. Батарея обеспечивает работу вне стационарной сети и служит штатной заменой изношенного источника. Технология NiMH допускает многократный заряд, но требует защиты от перегрева и контроля фактической ёмкости.

Технические характеристики

BP120MH представляет собой сборку последовательно соединённых элементов. Такая схема формирует требуемое напряжение, а запас энергии определяется ёмкостью и состоянием всей цепочки. Расчётная энергоёмкость, полученная умножением 4,8 В на 3,5 А·ч, составляет около 16,8 Вт·ч. Точное время работы зависит от нагрузки прибора, яркости дисплея, режима регистрации, температуры и возраста батареи. Ключевые параметры блока:

• электрохимическая система — NiMH,
• номинальное напряжение — 4,8 В,
• номинальная ёмкость — 3500 мА·ч,
• исполнение — съёмная аккумуляторная сборка,
• назначение — питание совместимых приборов Fluke,
• режим использования — многократный заряд и разряд,
• установка — в штатный батарейный отсек.

Принцип работы

При заряде электрическая энергия преобразуется в химическую посредством обратимых процессов в NiMH-элементах. После отключения внешнего питания реакции идут в обратном направлении, создавая ток для узлов прибора. По мере разряда напряжение изменяется, а электроника контролирует его уровень и формирует предупреждение о необходимости зарядки. Рабочий цикл включает:

• подачу зарядного тока штатной цепью,
• накопление энергии элементами,
• переход к автономному питанию,
• отдачу тока подключённой нагрузке,
• контроль напряжения схемой прибора,
• отключение при допустимом нижнем пороге,
• последующее восстановление заряда.

NiMH-батарее свойственен саморазряд даже без нагрузки. Уменьшение заряда после хранения не всегда означает неисправность: аккумулятор сначала заряжают штатным способом, затем проверяют при сопоставимых условиях.

Особенности конструкции

Корпус BP120MH фиксирует элементы, изолирует соединения и образует единый сменный модуль. Контактная группа передаёт питание без внешних проводов, а геометрия соответствует посадочному месту прибора. Разборка батареи не является штатной операцией: замена отдельных элементов может нарушить изоляцию, однородность и безопасность сборки. Конструктивные особенности:

• единый корпус аккумуляторных элементов,
• заданное расположение контактов,
• фиксированная полярность подключения,
• сопряжение со штатным отсеком,
• расчёт соединений на рабочую нагрузку,
• замена модуля целиком после износа.

Произвольная сборка с тем же напряжением не равноценна BP120MH. Должны совпадать габариты, контактная схема, полярность, химическая система и режим заряда. Несовместимый источник способен вызвать нестабильный запуск, нагрев или повреждение контактов.

Совместимость и замена

Приборы одного семейства могут различаться исполнением и годом выпуска. До приобретения сверяют обозначение прежней батареи, конфигурацию отсека и перечень принадлежностей в документации. Перед заменой прибор отключают от исследуемой цепи и сетевого адаптера. Последовательность замены:

• завершить измерение и сохранить данные,
• отсоединить щупы от контролируемой цепи,
• выключить прибор и внешнее питание,
• открыть батарейный отсек штатным способом,
• извлечь старый блок без нагрузки на контакты,
• проверить отсек на загрязнение и повреждения,
• установить BP120MH в заданном положении,
• закрыть отсек и выполнить контрольный заряд,
• проверить автономную работу.

Загрязнённые или окисленные контакты повышают переходное сопротивление и создают падение напряжения, имитирующее разряд батареи. Очистку выполняют допустимым для прибора способом при отключённом питании. Если новый блок не заряжается, проверяют установку, совместимость и контактный узел, не вскрывая аккумулятор.

Области применения

BP120MH поддерживает работу измерительного комплекса там, где сетевое подключение неудобно. Автономность упрощает переход между контрольными точками, однако батарея не меняет категорию измерительной безопасности прибора и не отменяет требований к щупам, защите и параметрам цепи. Основные варианты применения:

• выездная диагностика электрооборудования,
• регистрация параметров в пределах запаса заряда,
• замена аккумулятора с утраченной ёмкостью,
• измерения вдали от стационарных розеток,
• создание резервного комплекта питания,
• обслуживание автоматики и приводов.

Таким образом, Fluke BP120MH — специализированный NiMH-блок на 4,8 В ёмкостью 3500 мА·ч. Его исправность зависит от совместимости, штатного заряда, чистоты контактов и температурного режима. Моноблочная конструкция не предусматривает вмешательства во внутреннюю сборку. Компания «Олниса» осуществляет поставку Fluke BP120MH как поставщик промышленного оборудования. Штатный блок восстанавливает автономное питание совместимого аппарата с сохранением всех требуемых параметров.
