Портативный анализатор Fluke 437 II для энергетических измерений
Fluke 437 II представляет собой переносной анализатор качества электрической энергии для однофазных и трехфазных сетей, включая системы с частотой до 400 Гц. Система регистрирует электрические величины, выявляет нарушения формы и уровня напряжения, оценивает энергетические потери и связывает события с временной шкалой. Совмещенные функции позволяют исследовать установившиеся режимы, пуски и кратковременные отклонения единым измерительным комплексом.
Измерительные возможности
Четыре входа напряжения и четыре входа тока обеспечивают синхронный контроль трех фаз и нейтрали. Прибор рассчитывает действующие, пиковые и энергетические показатели. Набор функций охватывает следующие параметры:
- напряжение и ток по фазам и нейтрали,
- частоту, активную, реактивную и полную мощность,
- коэффициент мощности и коэффициент смещения,
- энергию и оценку стоимости потерь,
- несимметрию напряжений и токов,
- гармонические и интергармонические составляющие,
- фликер, провалы, перенапряжения и прерывания,
- пусковой ток и быстрые переходные процессы,
- эффективность преобразователей постоянного и переменного тока.
Цифровая обработка рассчитана на фиксацию кратковременных изменений, не обнаруживаемых обычным мультиметром. Осциллограммы показывают форму сигналов, а векторная диаграмма — последовательность фаз и корректность подключения. Режим PowerWave регистрирует быстрые изменения среднеквадратичных значений и формы волны при коммутации, запуске приводов и колебаниях нагрузки.
Контроль качества электроэнергии
В режиме мониторинга прибор сравнивает параметры с установленными пределами и формирует набор трендов, событий и статистических показателей. Для интерпретации значимы следующие результаты:
- время начала, продолжительность и глубина каждого отклонения,
- минимальные, максимальные и усредненные значения за интервал,
- число выходов параметра за заданные границы,
- связь изменения напряжения с токовой нагрузкой,
- спектральный состав и суммарный коэффициент гармонических искажений,
- распределение мощности между фазами,
- динамика частоты и небаланса,
- сводная оценка соответствия заданным критериям.
Поддержка сетей 400 Гц является отличием модели 437 II. Анализатор исследует выход статических преобразователей, генераторов и распределительных узлов с учетом короткого периода сигнала и влияния силовой электроники. Синхронная регистрация каналов помогает отличить источник искажения от реакции нагрузки.
Принцип регистрации и анализа
До начала сеанса задаются схема сети, номинальные значения, коэффициенты токовых датчиков и допустимые пределы. Входные сигналы масштабируются, преобразуются в цифровую форму и обрабатываются на общей временной базе. Благодаря этому сохраняются фазовые соотношения между напряжением и током, необходимые для вычисления мощности. При длительном наблюдении данные агрегируются по интервалам, а превышения порогов сохраняются с отметкой времени. Тренды связывают нагрузку с провалами, ростом гармоник или снижением коэффициента мощности. Функция Unified Power Measurement учитывает мощность при несинусоидальных режимах. Калькулятор потерь количественно оценивает затраты, обусловленные небалансом, реактивной составляющей, гармониками и сопротивлением проводников.
Конструкция и эксплуатационные свойства

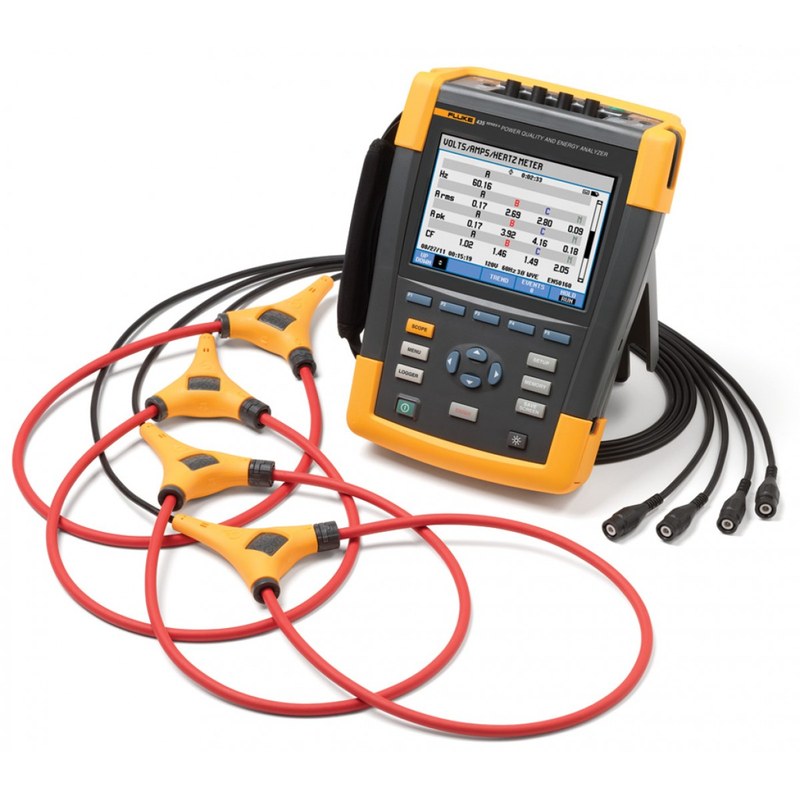

Корпус рассчитан на выездные измерения в условиях промышленной площадки. Цветной экран отображает таблицы, тренды, спектры, осциллограммы и фазорные диаграммы. Гальванически разделенные входы снижают взаимное влияние каналов, а сменные датчики адаптируют комплект к токовому диапазону объекта. К конструктивным и эксплуатационным особенностям относятся:
- четыре независимых канала напряжения и четыре канала тока,
- цветной дисплей с графическим отображением зарегистрированных процессов,
- встроенная память для событий, трендов и наборов измерений,
- аккумуляторное питание для автономной регистрации,
- интерфейс передачи результатов на компьютер,
- защищенное исполнение для полевой эксплуатации,
- категории безопасности CAT IV 600 В и CAT III 1000 В,
- временная синхронизация записей и событий.

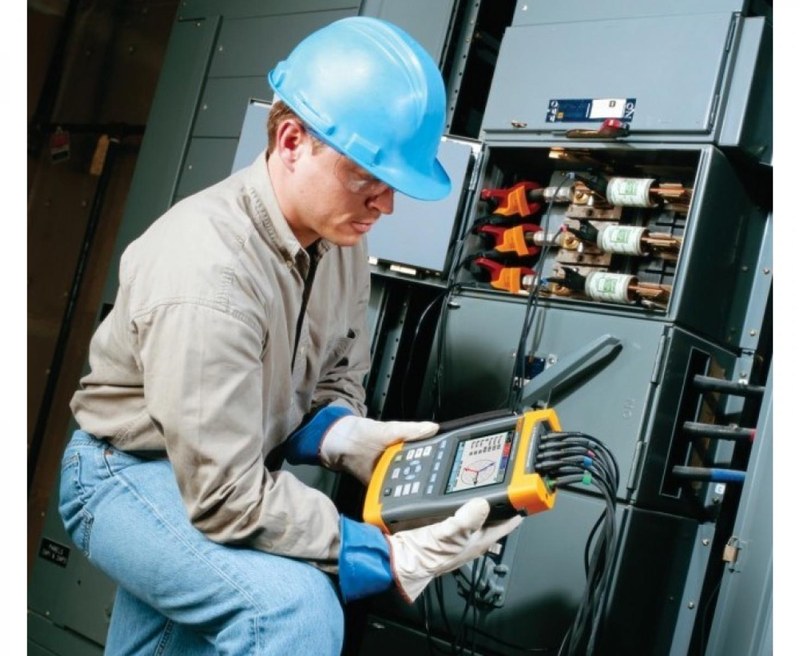

Перед подключением проверяют номинал сети, категорию измерительной точки, изоляцию проводов и диапазон токовых датчиков. Затем присоединяют цепи напряжения и клещи с учетом направления потока мощности. Ошибка ориентации датчика изменяет знак активной мощности, а перестановка каналов искажает баланс фаз. Монтаж проверяют по векторной диаграмме и мгновенным значениям.
Области применения
Анализатор предназначен для задач, требующих доказательной регистрации параметров. Основные направления применения включают:
- приемочные испытания и периодическое обследование сетей,
- поиск причин срабатывания защит и остановок оборудования,
- диагностику частотных преобразователей и источников бесперебойного питания,
- оценку влияния нелинейной нагрузки на трансформаторы и кабели,
- контроль распределения нагрузки по фазам,
- исследование генераторных и авиационных систем частотой 400 Гц,
- проверку энергетической эффективности производственных установок,
- документирование провалов, импульсов и переходных процессов.
Таким образом, Fluke 437 II объединяет анализ качества электроэнергии, регистрацию переходных процессов, оценку мощности и обследование сетей 400 Гц в переносном измерительном комплексе. Многоканальная архитектура, синхронное накопление данных и развитое графическое представление позволяют исследовать причинно-следственные связи между нагрузкой и состоянием питания. При соблюдении схемы подключения и требований электробезопасности прибор обеспечивает содержательную основу для диагностики промышленных, энергетических и специальных электроустановок. Компания «Олниса» осуществляет поставку Fluke 437 II и другого промышленного оборудования.
