Терморегулятор Eliwell ID961LX — точный контроль температурных режимов

Eliwell ID 961 LX представляет собой панельный электронный регулятор температуры для управления одним исполнительным каналом холодильной либо тепловой установки. Прибор принимает сигнал резистивного датчика, преобразует его в текущее значение и переключает реле относительно уставки. Такая архитектура применяется в холодильных шкафах, витринах, технологических термостатах. Контроллер поддерживает настройку дифференциала, временных задержек, аварийных порогов и ограничений задания.

Функциональная схема

ID 961 LX действует как одноканальный термостат дискретного типа. Вход соединяется с датчиком NTC либо PTC в зависимости от аппаратной версии. Контроллер сопоставляет температуру с уставкой и дифференциалом, затем формирует команду реле. Его контакт коммутирует допустимую нагрузку или катушку внешнего контактора. Последнее решение используют при повышенном пусковом токе компрессора, большой мощности нагревателя. Ключевые функциональные характеристики прибора включают:

• один измерительный канал для совместимого резистивного датчика температуры,
• один релейный выход для управления компрессором, нагревателем или промежуточным аппаратом,
• цифровую индикацию текущего значения, уставки, кодов параметров и сообщений неисправности,
• регулирование по уставке и настраиваемому дифференциалу,
• ограничение доступного диапазона задания температуры,
• задержки включения, повторного пуска и срабатывания температурной сигнализации,
• сохранение конфигурации в энергонезависимой памяти.

Алгоритм регулирования

В режиме охлаждения выход включается, когда температура превышает уставку на величину дифференциала, и отключается после возврата к заданной точке. В режиме нагрева логика инвертируется: канал активируется при снижении температуры и выключается после восстановления требуемого уровня. Дифференциал предотвращает дребезг реле и слишком частые пуски. Его уменьшение повышает точность поддержания температуры, но одновременно увеличивает коммутационную нагрузку на контакты и силовую аппаратуру. Последовательность работы можно представить следующим образом:

• опрос чувствительного элемента и проверка корректности входного сигнала,
• преобразование сопротивления датчика в температурное значение,
• сравнение результата с уставкой и границами дифференциала,
• проверка активных задержек и защитных условий,
• переключение реле при выполнении всех разрешающих условий,
• отображение температуры либо диагностического кода на лицевом индикаторе.

Конструкция и интерфейс

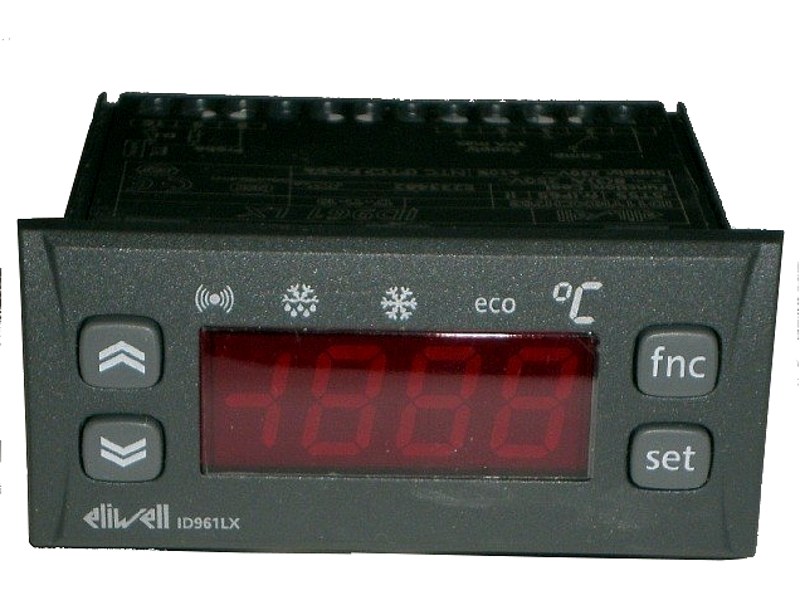

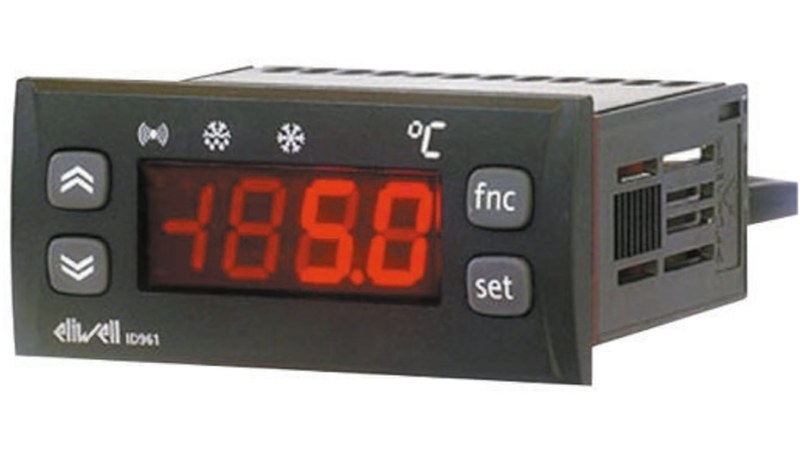

Контроллер выполнен в компактном корпусе для установки в прямоугольный вырез панели. На лицевой части расположены цифровой индикатор, кнопки программирования и обозначения состояния выхода. С тыльной стороны прибор фиксируется монтажными элементами; там же находятся клеммы питания, датчика и исполнительной цепи. Защита установленного узла зависит от плотности посадки, состояния уплотнения, конструкции шкафа и герметичности кабельных вводов. К конструктивным особенностям ID 961 LX относятся:

• панельное исполнение с раздельными зонами индикации и подключения,
• электронный измерительный тракт для одного температурного зонда,
• встроенное электромеханическое реле с перекидным либо предусмотренным версией контактом,
• клавиатура для просмотра уставки и изменения параметров,
• световая индикация команды на исполнительный выход,
• энергонезависимое хранение пользовательских настроек,
• сервисный интерфейс, предусмотренный отдельными исполнениями семейства.

Параметрирование и ввод в эксплуатацию

Настройку начинают с проверки исполнения, схемы клемм и совместимости датчика. Затем задают рабочую точку, дифференциал, ограничения, задержки и реакцию на аварию. Доступ к расширенному меню защищает технологические параметры от случайного изменения. После программирования контролируют показание при известной температуре и проводят пробный цикл, фиксируя пороги включения и отключения реле. При вводе в эксплуатацию необходимо проверить:

• соответствие напряжения питания паспортному исполнению,
• правильность типа и полярности подключения цепей согласно схеме,
• допустимость тока нагрузки для встроенного реле,
• наличие внешней защиты силовой цепи,
• корректность места установки и теплового контакта датчика,
• значения уставки, дифференциала и временных задержек,
• реакцию автоматики на обрыв или короткое замыкание линии зонда,
• устойчивость регулирования в полном рабочем цикле.

Области применения

Функциональность одноканального регулятора позволяет использовать его в следующих объектах:

• холодильных шкафах и торговых витринах,
• небольших камерах хранения продуктов и сырья,
• охладителях напитков и технологических жидкостей,
• тепловых установках с дискретно управляемым нагревателем,
• вспомогательных температурных контурах промышленного оборудования,
• испытательных стендах, где требуется простое двухпозиционное регулирование.

Таким образом, Eliwell ID 961 LX является компактным одноканальным регулятором для холодильных и тепловых установок. Его работа зависит от корректного согласования датчика, релейной нагрузки, временных защит и места измерения. Правильный монтаж обеспечивает устойчивое переключение, ограничивает износ компрессора или нагревателя и упрощает диагностику. При эксплуатации учитывают исполнение, поскольку питание, вход и параметры контактов могут различаться. Компания «Олниса» осуществляет поставку Eliwell ID 961 LX и другого промышленного оборудования.
