Многофункциональное реле DigiTOP MP для стабильной и безопасной работы сети

DigiTOP MP представляет собой многофункциональное микропроцессорное устройство контроля однофазной электрической сети. Аппарат измеряет напряжение и ток, а при выходе контролируемых величин за установленные пределы отключает потребителя. Совмещение функций сокращает число компонентов в щите и обеспечивает согласованную реакцию на разные аварии. Реле применяют для защиты оборудования, чувствительного к перенапряжению, глубокому снижению напряжения или токовой перегрузке. Реле не заменяет автоматический выключатель, а дополняет систему защиты.

Контролируемые параметры

Алгоритм DigiTOP MP основан на цифровой обработке сигналов измерительных каналов. Контроллер сопоставляет вычисленные значения с порогами, заданными пользователем. При нормальном режиме силовые контакты замкнуты и питание поступает к нагрузке. Если напряжение становится выше верхней границы, ниже нижней границы или ток превышает разрешенный уровень, исполнительное реле размыкает цепь. Индикатор показывает текущую величину либо состояние аппарата, позволяя отличить штатную задержку включения от защитного отключения. К основным функциям относятся:

• измерение действующего значения напряжения,
• отображение тока подключенной нагрузки,
• контроль превышения установленного тока,
• отключение при опасном повышении напряжения,
• разрыв цепи при недопустимом снижении напряжения,
• автоматическое восстановление питания после нормализации сети,
• задание временных интервалов защитной автоматики,
• сохранение установок в энергонезависимой памяти.

Принцип защитного действия

После подачи питания устройство выполняет самоконтроль, оценивает входные параметры и выдерживает установленную паузу. Задержка исключает немедленный запуск компрессорной техники после кратковременного исчезновения напряжения. Если сеть находится в допустимом диапазоне, контроллер подает команду силовому реле. Далее измерение продолжается циклически, а решение об отключении формируется с учетом величины и продолжительности отклонения. Последовательность работы включает:

• преобразование аналоговых сигналов в цифровую форму,
• расчет контролируемых электрических величин,
• сравнение результатов с установленными порогами,
• учет заданной задержки срабатывания,
• размыкание контактов при подтвержденной аварии,
• контроль восстановления нормального режима,
• обратный отсчет времени повторного включения,
• замыкание контактов при отсутствии запрещающих условий.

Конструкция и схема подключения

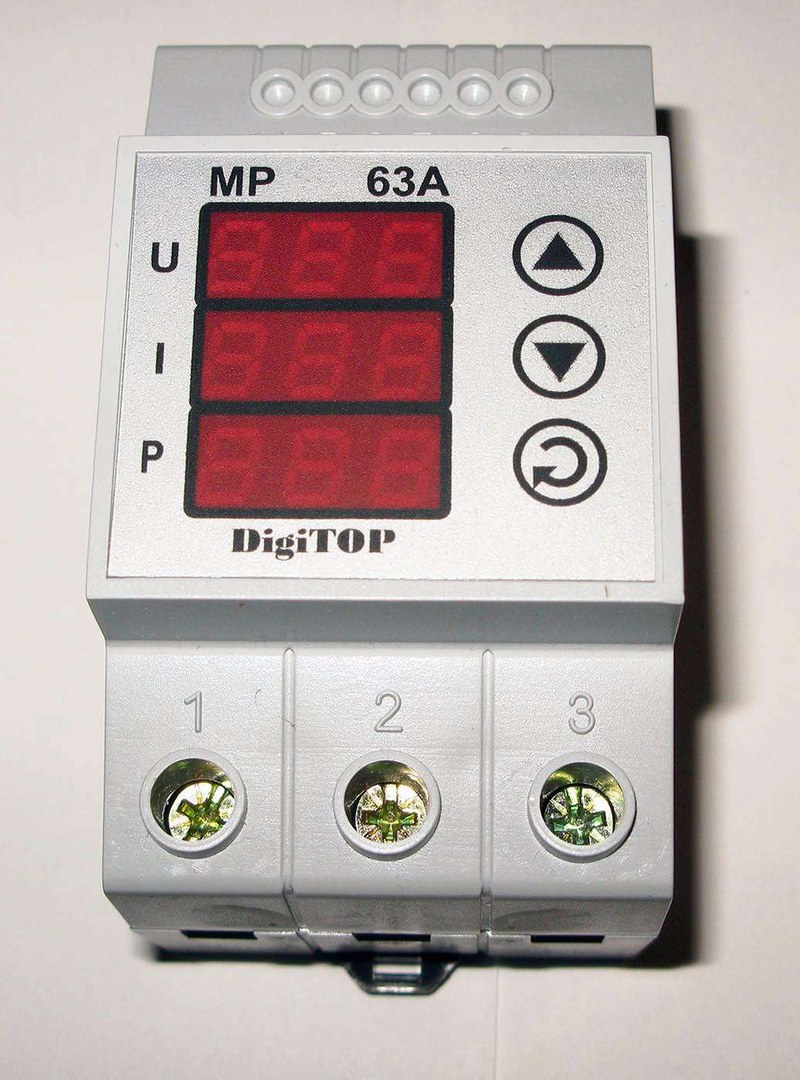

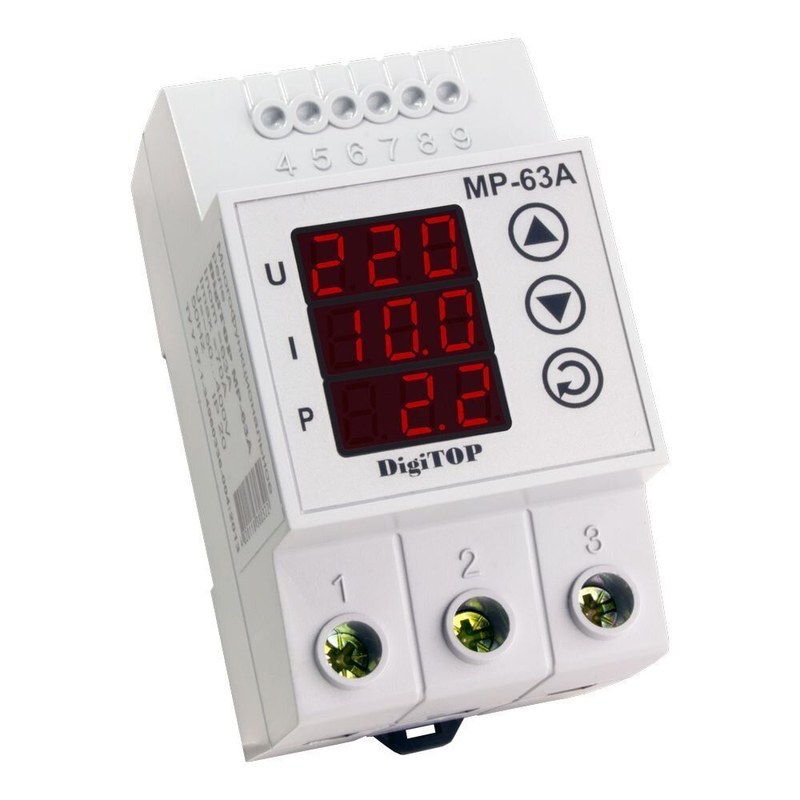

DigiTOP MP выполнен в модульном корпусе для установки на DIN-рейку распределительного щита. На лицевой панели находятся цифровой индикатор и кнопки программирования. Дисплей обеспечивает визуальный контроль без отдельного щитового измерителя, а меню разграничивает просмотр рабочих значений и изменение уставок. Электронные измерительные цепи и исполнительный узел размещены в одном аппарате. Подключение выполняют через винтовые клеммы с соблюдением обозначений входа, выхода и нейтрального проводника. Конструкция содержит:

• термостойкий изоляционный корпус,
• крепление на стандартную DIN-рейку,
• микропроцессорный блок управления,
• цепь питания электронной части,
• датчики напряжения и тока,
• электромагнитное исполнительное реле,
• силовую контактную группу,
• цифровой светодиодный индикатор,
• кнопочную панель настройки,
• винтовые контактные зажимы.

При прямом включении рабочий ток проходит через силовой тракт MP, поэтому номинал конкретного исполнения превышать нельзя. Для мощных потребителей выход аппарата используют для управления контактором, рассчитанным на фактический ток и категорию применения нагрузки. Это снижает коммутационное воздействие на встроенные контакты. Перед реле устанавливают автоматический выключатель: он защищает проводку и отключает короткое замыкание, тогда как MP контролирует качество напряжения и эксплуатационную перегрузку.

Настройка и ввод в эксплуатацию

До включения проверяют затяжку клемм, соответствие сечения проводников току цепи, правильность фазного и нейтрального соединений, наличие вводной защиты и целостность изоляции. Уставки задают после анализа допустимого режима питания оборудования. Для холодильных машин, насосов и компрессоров устанавливают увеличенную задержку повторного запуска. Для нагревателей и осветительных цепей допустима меньшая пауза, если это разрешено изготовителем нагрузки. Настраиваемые параметры охватывают:

• верхний предел допустимого напряжения,
• нижний предел допустимого напряжения,
• максимальный рабочий ток,
• задержку реакции на перегрузку,
• время повторного включения после нормализации,
• параметры индикации и служебной корректировки.

Области применения

Типичными объектами применения являются:

• насосные и вентиляционные установки,
• холодильное и компрессорное оборудование,
• системы автоматики и диспетчеризации,
• телекоммуникационные шкафы,
• лабораторные и измерительные комплексы,
• торговое и технологическое оборудование,
• локальные распределительные щиты,
• однофазные электродвигательные нагрузки.

Таким образом, DigiTOP MP является функциональным элементом многоуровневой защиты однофазной сети. Устройство контролирует напряжение и ток, отключает нагрузку при подтвержденном нарушении и возобновляет питание после восстановления допустимых условий. Корректное применение требует согласования уставок с характеристиками потребителя и совместной работы с автоматическим выключателем, УЗО и, при необходимости, внешним контактором. Компания «Олниса» осуществляет поставку DigiTOP MP и другого промышленного оборудования для распределительных систем, объектов автоматизации и технологических установок.
