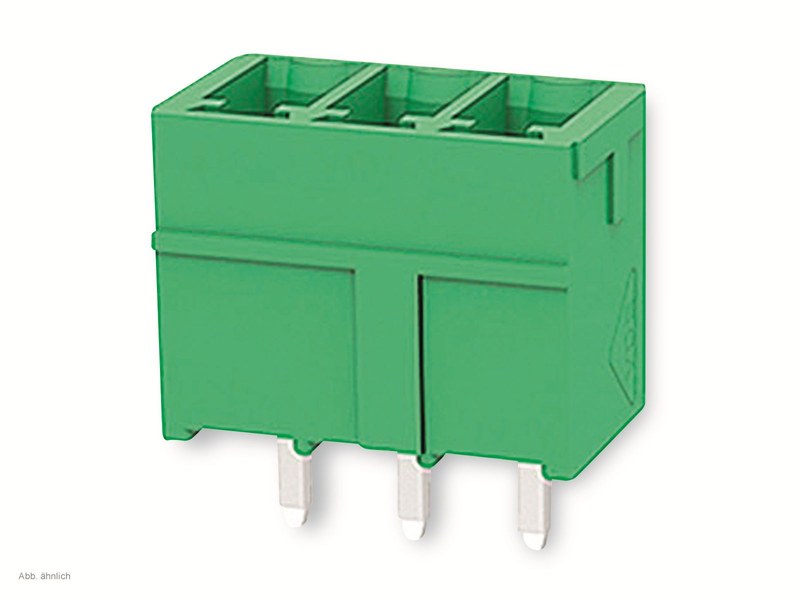

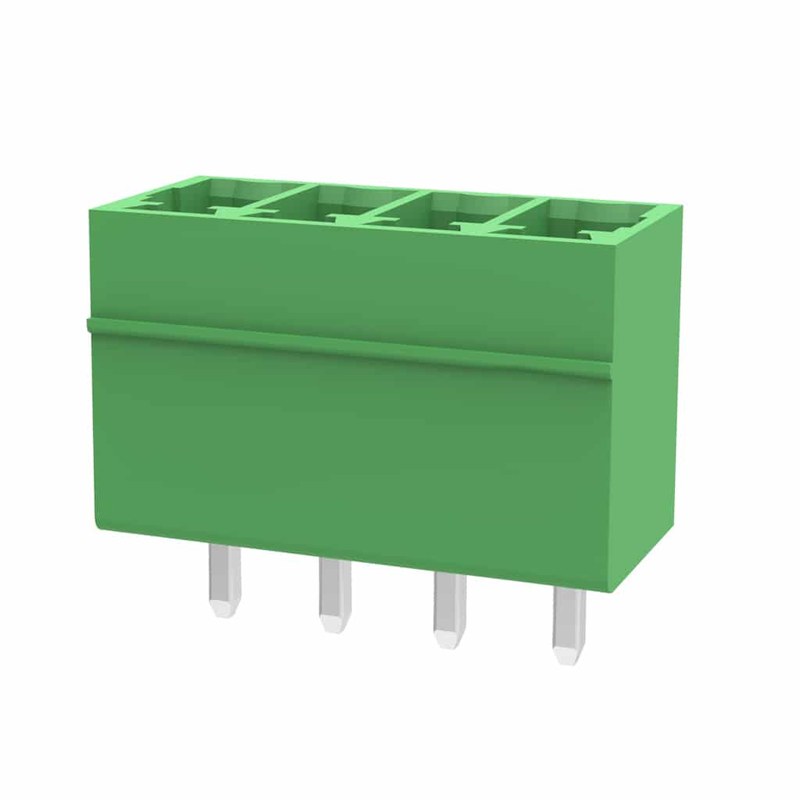

Клеммный соединитель Degson 15EDGVC для шкафов управления и оборудования
Degson 15EDGVC представляет собой серию разъёмных клеммных соединителей, предназначенных для присоединения проводников к печатным платам через ответную штыревую часть. Такое исполнение используют там, где электрический узел требуется быстро отделять от кабельной линии без отвинчивания каждого провода. Компонент образует промежуточный интерфейс между полевыми цепями и электронной аппаратурой, сохраняя заданное положение жил, электрическую изоляцию соседних каналов и механическую фиксацию контактов. Серия применима в системах управления, автоматике, источниках питания и приборных модулях. При проектировании следует учитывать не только базовое обозначение 15EDGVC, но и полный код исполнения: число полюсов, шаг контактов, тип ответной колодки и параметры конкретной модификации определяют совместимость узла.
Принцип соединения
Работа 15EDGVC основана на разделении соединителя на кабельную и платную части. Зачищенная жила вводится в клеммную ячейку съёмной колодки и фиксируется винтовым зажимом. При затяжке винт перемещает прижимной элемент, который создаёт контактное усилие и удерживает проводник относительно токоведущей детали. После оконцевания всех цепей колодку состыковывают с совместимым штыревым разъёмом на плате. Контактные элементы охватывают штыри ответной части, формируя разъёмное электрическое сопряжение. Для обслуживания достаточно извлечь штекерный модуль, при этом разводка проводов остаётся собранной. Последовательность прохождения тока включает следующие участки:
- подведённый проводник и зона его контакта с зажимом,
- внутренняя токоведущая деталь кабельной колодки,
- упругая контактная зона штекера,
- штырь ответного разъёма,
- паяное соединение вывода с печатной платой.
Ключевые параметры
15EDGVC является обозначением семейства, поэтому электрические и монтажные значения необходимо сверять по полному заказному коду. Номинал соединителя не отменяет расчёта нагрева, изоляционных промежутков и допустимой токовой нагрузки дорожек. К параметрам, определяющим применение компонента, относятся:
- число полюсов в выбранной сборке,
- шаги между соседними контактными позициями,
- допустимое сечение однопроволочных и многопроволочных жил,
- номинальные ток и напряжение конкретного исполнения,
- длина снятия изоляции,
- размер зажимного винта и нормируемый момент затяжки,
- диапазон рабочих температур,
- совместимость с ответной платной частью.
Особенности конструкции
Корпус 15EDGVC разделён на изолированные ячейки, которые удерживают металлические детали и препятствуют случайному соприкосновению соседних цепей. Форма фронтальной зоны обеспечивает направленный ввод проводника, а доступ к винтам позволяет выполнять затяжку обычным инструментом подходящего размера. Модульная геометрия даёт возможность формировать многополюсные исполнения без изменения принципа подключения. Поляризующий профиль корпуса снижает вероятность неверного сопряжения с ответной частью, однако его наличие не заменяет проверку ориентации по документации и маркировке платы. Металлический зажим должен создавать стабильное давление без повреждения проводника. Для многопроволочной жилы применяют оконцевание, предусмотренное проектной документацией; лужение свободного конца при винтовом зажиме нежелательно, поскольку припой способен к ползучести, что уменьшает усилие контакта. Наконечник выбирают по сечению жилы и размеру клеммной камеры. Изоляцию снимают на регламентированную длину: короткая зачистка приводит к зажиму оболочки, чрезмерная оставляет доступный участок металла.
Монтаж и ввод в эксплуатацию
Перед установкой проверяют совпадение шага, числа позиций, ориентации и электрических номиналов обеих половин разъёма. Провод подготавливают без надрезов токопроводящих жил, вводят до упора и затягивают с нормированным моментом. Недостаточная затяжка увеличивает переходное сопротивление и нагрев, избыточная способна деформировать зажим, повредить резьбу или ослабить жилу. Механическую нагрузку от кабеля не следует передавать на контактную систему; жгут фиксируют на конструкции оборудования отдельно. Технологическая последовательность включает:
- идентификацию цепей и проверку соответствия схеме,
- обесточивание оборудования перед подключением,
- подготовку проводников на установленную длину,
- установку жил в назначенные контактные позиции,
- затяжку каждого винта заданным моментом,
- визуальный контроль отсутствия оголённых участков и отдельных проволок,
- проверку удержания проводников умеренным контрольным усилием,
- сопряжение колодки без перекоса и приложения усилия к проводам,
- электрическую проверку собранных цепей.
Таким образом, Degson 15EDGVC обеспечивает разъёмное присоединение кабельных цепей к печатной плате и упрощает замену электронного узла при сохранении оконцованных проводников. Надёжность решения определяется точным согласованием модификации с ответной частью, соблюдением электрических ограничений, правильной подготовкой жил и контролируемой затяжкой. Инженерный расчёт должен охватывать токовую нагрузку, нагрев, изоляционные расстояния, внешнюю среду и механические воздействия. Компания «Олниса» осуществляет поставку Degson 15EDGVC и другого промышленного оборудования для комплектации электротехнических и автоматизированных систем.
