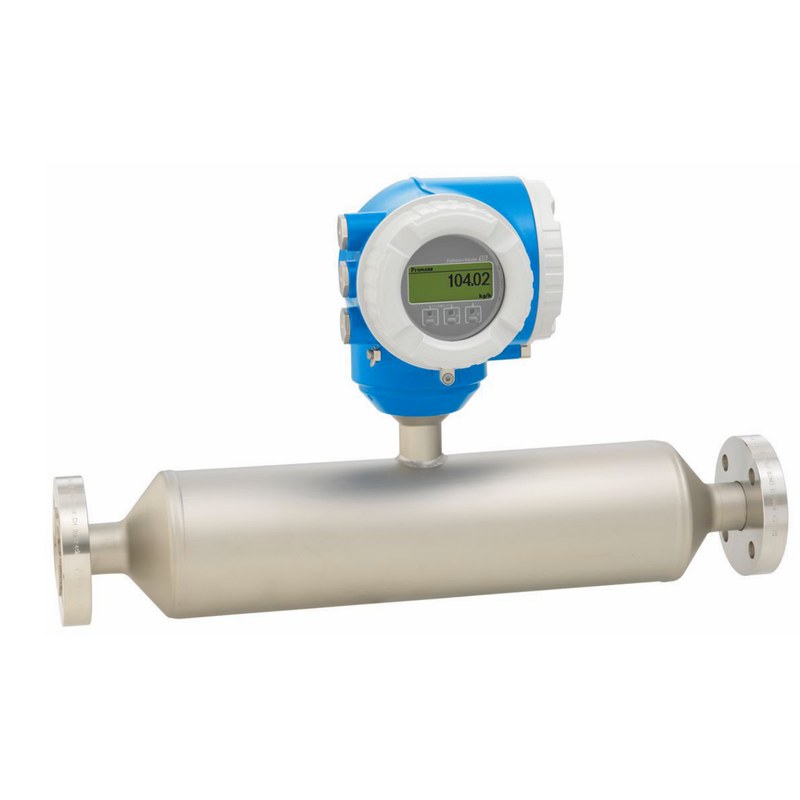

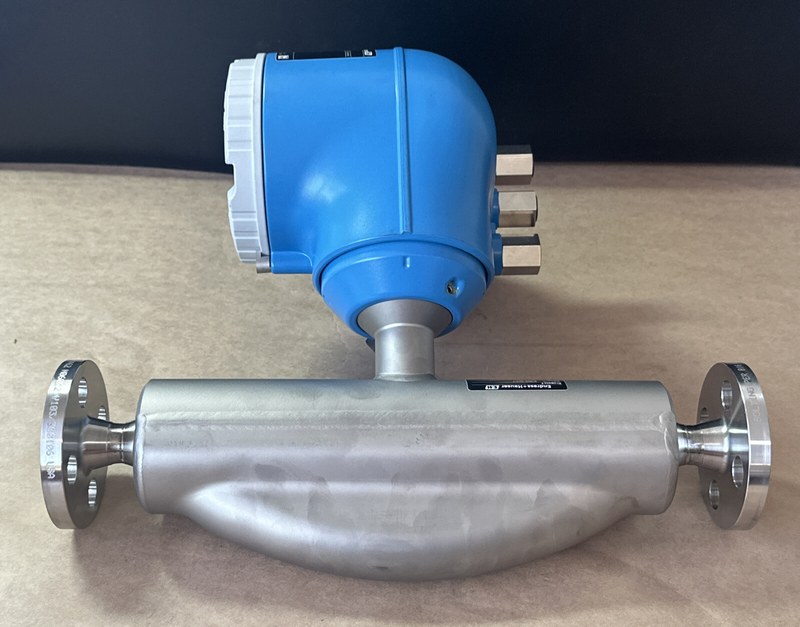

Endress+Hauser Proline Promass F 300 8F3B — высокоточный массовый расходомер для сложных технологических процессов

Endress+Hauser Proline Promass F 300 8F3B представляет собой кориолисовый массовый расходомер промышленного класса, предназначенный для одновременного контроля нескольких параметров жидких и газообразных сред. Прибор непосредственно определяет массовый расход, а также получает данные о плотности и температуре продукта. На основе измеренных величин электроника может рассчитывать объемный расход, приведенную плотность, скорректированный объем и концентрацию.

Технические характеристики

Ниже рассмотрим основные параметры Endress+Hauser Proline Promass F 300 8F3B:

• производитель — Endress+Hauser,
• серия — Proline Promass,
• модель — Promass F 300,
• код продукта — 8F3B,
• тип прибора — кориолисовый массовый расходомер,
• измеряемые среды — жидкости и газы,
• диапазон номинальных диаметров — DN 8–250,
• максимальный диапазон массового расхода — до 2 200 000 кг/ч,
• стандартная погрешность массового расхода жидкости — ±0,10 %,
• зависимости от конфигурации,
• степень защиты компактного исполнения — IP66/67,
• доступное исполнение защиты — до IP69,
• питание — 24 В DC либо 100–230 В AC в зависимости от комплектации,
• поддерживаемые интерфейсы — HART, PROFIBUS, FOUNDATION Fieldbus, Modbus RS485, PROFINET, EtherNet/IP и другие варианты,
• диагностическая технология — Heartbeat Technology.

Особенности конструкции устройств

Promass F 300 использует кориолисовый метод, при котором массовый расход определяется без промежуточного пересчета объемного потока. Измерительные трубки приводятся в контролируемое колебательное движение. Когда через них проходит технологическая среда, возникающие кориолисовы силы изменяют характер колебаний. Электронный блок регистрирует фазовый сдвиг и преобразует его в значение массового расхода. Частота колебаний одновременно содержит информацию о плотности находящегося внутри продукта. Температурный датчик контролирует состояние измерительного элемента и используется для компенсации температурного влияния. В результате один прибор способен заменить несколько независимых измерительных точек, если процесс требует одновременного контроля массы, плотности и температуры. Для Promass F характерна двухтрубная измерительная система, рассчитанная на сложные технологические условия. Производитель предлагает несколько вариантов материала проточной части: нержавеющие стали 904L и 316/316L, а также Alloy C22 для сред, предъявляющих повышенные требования к химической стойкости. Выбор конкретного материала является частью формирования полного кода заказа после базового обозначения 8F3B. Кориолисовый принцип не требует длинных прямых участков трубопровода перед датчиком и после него. Это упрощает размещение прибора внутри технологических модулей, насосных блоков, дозирующих установок и других систем, где свободное пространство ограничено.

Области применения

Endress+Hauser Proline Promass F 300 8F3B ориентирован на процессы, где требуется точный массовый учет и стабильность результатов при изменении свойств продукта. Основными направлениями применения являются:

• химические технологические линии,
• нефтехимическое производство,
• перекачивание нефтепродуктов,
• дозирование жидких компонентов,
• контроль подачи растворителей,
• измерение газообразных сред,
• учет топлива,
• смесительные установки,
• контроль концентрации растворов,
• производство промежуточных химических продуктов,
• технологические линии пищевой промышленности,
• системы дозирования реагентов,
• контроль плотности продукта,
• учет технологических потоков,
• автоматизированные промышленные установки.

Компания «Олниса» осуществляет поставку массовых расходомеров Endress+Hauser Proline Promass F 300 и другого контрольно-измерительного оборудования для промышленных предприятий. Клиентам доступны технические консультации по представленным исполнениям и оперативная доставка по всей стране. Производитель приводит структуру полного обозначения в формате, начинающемся с 8F3B и продолжающемся набором символов выбранной конфигурации.

Преимущества

Ключевыми преимуществами Endress+Hauser Proline Promass F 300 8F3B являются:

• прямое определение массового расхода без отдельного расчета по плотности,
• одновременный контроль нескольких технологических параметров,
• стабильность измерений при изменении свойств продукта,
• возможность работы с жидкими и газообразными средами,
• высокая точность для дозирования и материального учета,
• широкий выбор материалов проточной части,
• исполнения для низких и очень высоких температур,
• отсутствие требования к длинным прямым участкам трубопровода,
• гибкий выбор промышленного коммуникационного интерфейса,
• встроенная диагностика состояния измерительной точки,
• удобная интеграция в современные системы автоматизации,
• широкий диапазон доступных номинальных диаметров.

Таким образом, Endress+Hauser Proline Promass F 300 8F3B — промышленный кориолисовый расходомер для точного измерения массового расхода жидкостей и газов. Многопараметрическая схема позволяет одновременно получать данные о расходе, плотности и температуре, а также рассчитывать дополнительные величины, необходимые для управления технологическим процессом. Диапазон типоразмеров DN 8–250, варианты материалов проточной части и рабочие температуры от криогенных значений до +350 °C обеспечивают возможность адаптации прибора под разные производственные условия.
