Сканер штрихкодов Datalogic QD2430 COM — скорость и стабильность считывания

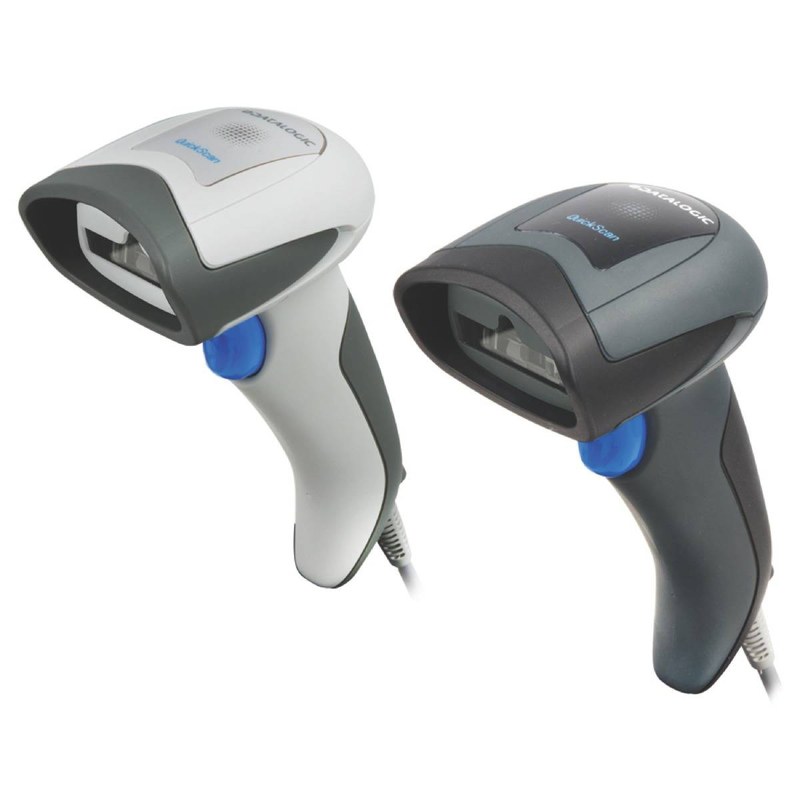

Datalogic QD2430 COM — проводной ручной сканер семейства QuickScan для считывания одномерных и двумерных кодов с передачей результата в информационную систему через последовательный интерфейс. Обозначение COM указывает на подключение к физическому либо программно представленному последовательному порту. Модель применяет матричный захват: код фиксируется целиком, поэтому его ориентация в плоскости кадра не определяет успешность чтения. Проводная архитектура не требует аккумулятора и обеспечивает постоянную готовность стационарного поста.
Принцип оптического считывания
Рабочий цикл начинается с подсветки маркировки и наведения оптики. КМОП-матрица формирует кадр, а процессор выделяет контрастные элементы, определяет границы символа, компенсирует перспективное искажение и выполняет декодирование. Всенаправленный режим допускает произвольный угол кода в плоскости изображения. Прицел проецирует две синие треугольные метки, между которыми размещают центр символа. Технология Green Spot формирует зелёное пятно на считанной этикетке как визуальное подтверждение; результат также сопровождается звуковым сигналом. Ключевые параметры модели следует рассматривать как совокупность оптических, механических и эксплуатационных показателей:
- матричный принцип регистрации изображения,
- разрешение сенсора 752 × 480 пикселей,
- угол поля зрения около 40 по горизонтали и 26 по вертикали,
- минимальная различимая ширина элемента линейного кода 0,102 мм,
- допустимый контраст печати от 25 %,
- считывание при наклоне относительно осей, характерном для ручной работы,
- рабочая температура от 0 до +50 C,
- температура хранения от −40 до +70 C,
- допустимая влажность до 95 % без образования конденсата,
- защита корпуса на уровне IP42,
- стойкость к многократным падениям на бетон с высоты 1,5 м,
- масса приблизительно 145 г.
Поддерживаемые символики
Двумерный символ анализируется как массив светлых и тёмных модулей с коррекцией ошибок. Поддерживаются следующие группы:
- EAN-13, EAN-8, UPC-A и UPC-E,
- Code 39, Code 128, Code 93 и Codabar,
- Interleaved 2 of 5, Standard 2 of 5 и GS1 DataBar,
- PDF417, MicroPDF417 и составные GS1-коды,
- Data Matrix, QR Code и Micro QR Code,
- Aztec Code, MaxiCode и почтовые символики.
Последовательное подключение COM
Через RS-232 сканер штатно взаимодействует с принимающим узлом как последовательное устройство. Соединение выполняется интерфейсным кабелем требуемого исполнения, питание подаётся по схеме выбранной комплектации. Параметры порта сканера и программы должны строго совпадать. Настройка производится служебными кодами либо программным конфигуратором. Задают скорость, число битов данных, чётность, стоповые биты и управление потоком. Для интеграции с программным обеспечением существенны следующие настройки канала:
- выбор режима RS-232 и требуемого профиля обмена,
- скорость передачи в диапазоне, предусмотренном конфигурацией устройства,
- формат кадра с семью или восемью битами данных,
- контроль чётности и количество стоповых битов,
- аппаратное либо программное управление потоком,
- префикс и суффикс передаваемой строки,
- идентификатор типа символики при необходимости,
- задержка между символами или сообщениями,
- обработка управляющих команд и подтверждений.
Конструкция и эксплуатация

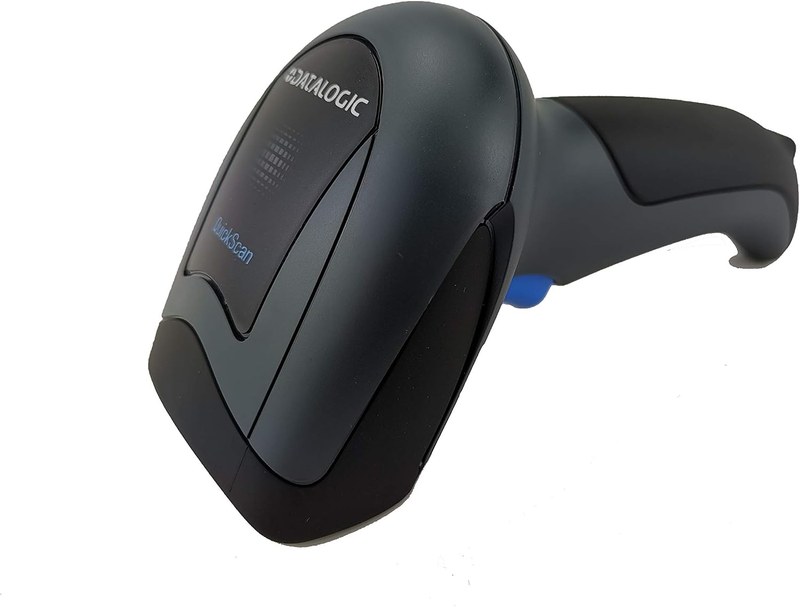

Пистолетный корпус рассчитан на повторяющиеся операции одной рукой. Курок расположен под указательным пальцем, головка содержит оптическое окно, подсветку и прицел. Кабель подключается снизу рукоятки и заменяется без разборки основных узлов, что упрощает восстановление линии при его повреждении. Конструктивные и функциональные особенности включают:
- ударостойкий полимерный корпус с защищённым оптическим окном,
- эргономичную рукоятку для продолжительных повторяющихся операций,
- съёмный коммуникационный кабель,
- ручной и автоматический режимы запуска,
- звуковое и световое подтверждение результата,
- программируемое форматирование выходной строки,
- возможность блокировки отдельных типов кодов,
- сохранение настроек в энергонезависимой памяти.
Интеграция и контроль работоспособности
Перед вводом проверяют распайку, параметры питания и фиксацию разъёмов. Затем согласуют настройки последовательного канала, разрешают нужные символики и задают структуру сообщения. Префикс идентифицирует источник, а суффикс возврата каретки или перевода строки завершает ввод в форме. Для виртуального COM-порта закрепляют номер, используемый программой-получателем. Испытания проводят на кодах разного размера и качества, контролируя точность знаков, отсутствие повторной передачи и допустимую задержку. Обслуживание не должно нарушать целостность корпуса. Оптическое окно очищают мягким материалом без абразива и агрессивных растворителей: загрязнение снижает контраст кадра. Кабель осматривают возле разъёмов и мест изгиба. При нестабильной работе проверяют питание, физический интерфейс, настройки порта, управляющие последовательности и формат данных. Эта последовательность отделяет оптическую неисправность от ошибки связи.
Области применения
Функциональность QD2430 COM соответствует задачам, где требуется локальный проводной ввод кодированной информации:
- регистрация товаров на кассовом узле,
- приёмка, размещение и отпуск складских единиц,
- идентификация компонентов в производственном маршруте,
- учёт образцов и расходных материалов,
- обработка транспортных этикеток,
- проверка серийных номеров и кодов партий,
- ввод данных в терминальные и специализированные системы.
Таким образом, Datalogic QD2430 COM сочетает матричное всенаправленное распознавание, поддержку распространённых 1D- и 2D-кодов и управляемую передачу через последовательный канал. Формат сообщения согласуется с прикладной системой, а правила декодирования адаптируются к рабочей задаче. Ударостойкий корпус, сменный кабель и наглядная индикация рассчитаны на регулярные операции в торговых, складских и производственных контурах. Компания «Олниса» осуществляет поставку Datalogic QD2430 COM и другого промышленного оборудования.
