Сканер штрихкодов Datalogic QuickScan QD2430 — быстрое и точное считывание кодов
Datalogic QuickScan QD2430 представляет собой ручной проводной сканер с двумерным захватом изображения. Он распознает линейные и матричные символики на этикетках, документах, упаковке и экранах. Имиджер фиксирует всю область обзора, после чего процессор анализирует геометрию кадра. Произвольная ориентация кода сокращает время наведения. Модель рассчитана на стационарные рабочие места в торговле, учете и промышленности.
Технические характеристики
Параметры поставляемого устройства зависят от интерфейсного исполнения и комплектации. Основные технические характеристики QD2430:
- тип модуля — двумерный area imager,
- разрешение матрицы — 752 × 480 пикселей,
- поле обзора — около 40 по горизонтали и 26 по вертикали,
- минимальная контрастность печати — 25 %,
- поддержка линейных, составных, почтовых и двумерных кодов,
- считывание с бумажных носителей и дисплеев,
- интерфейсы — USB, RS-232 либо клавиатурный разрыв в соответствующих версиях,
- индикация — светодиод, звуковой сигнал и Datalogic Green Spot,
- напряжение питания — 5 В постоянного тока,
- класс защиты корпуса — IP42,
- устойчивость к многократным падениям с высоты до 1,5 м на бетон,
- рабочая температура — от 0 до +50 C,
- влажность воздуха — до 95 % без конденсации,
- масса — около 145 г.
Принцип считывания
После активации устройство освещает маркировку и фиксирует ее матрицей. Процессор выделяет элементы, определяет символику, компенсирует допустимые искажения и преобразует изображение в последовательность знаков. Результат передается по кабелю. USB-версия может имитировать клавиатурный ввод; для RS-232 задаются параметры порта. Всенаправленное распознавание не требует совмещать сканер с полосами этикетки. Символ помещают в область захвата на рабочей дистанции. Расстояние зависит от размера модулей, контраста, качества печати, защитной пленки и освещенности. Мелкие элементы требуют близкого и устойчивого положения; крупные читаются с большего удаления.
Поддерживаемые символики
Декодирующая платформа обрабатывает распространенные форматы идентификации. В число основных групп входят:
- EAN-8, EAN-13, UPC-A и UPC-E,
- Code 39, Code 93, Code 128 и GS1-128,
- Interleaved 2 of 5, Standard 2 of 5 и Codabar,
- семейство GS1 DataBar,
- PDF417 и MicroPDF417,
- Data Matrix, QR Code и Micro QR Code,
- Aztec Code и MaxiCode,
- распространенные почтовые коды.
Конфигурация определяет активные декодеры, проверку контрольных разрядов, префиксы и суффиксы. Отключение ненужных форматов снижает риск ошибочного чтения. Параметры задаются служебными кодами или совместимым программным средством.
Особенности конструкции

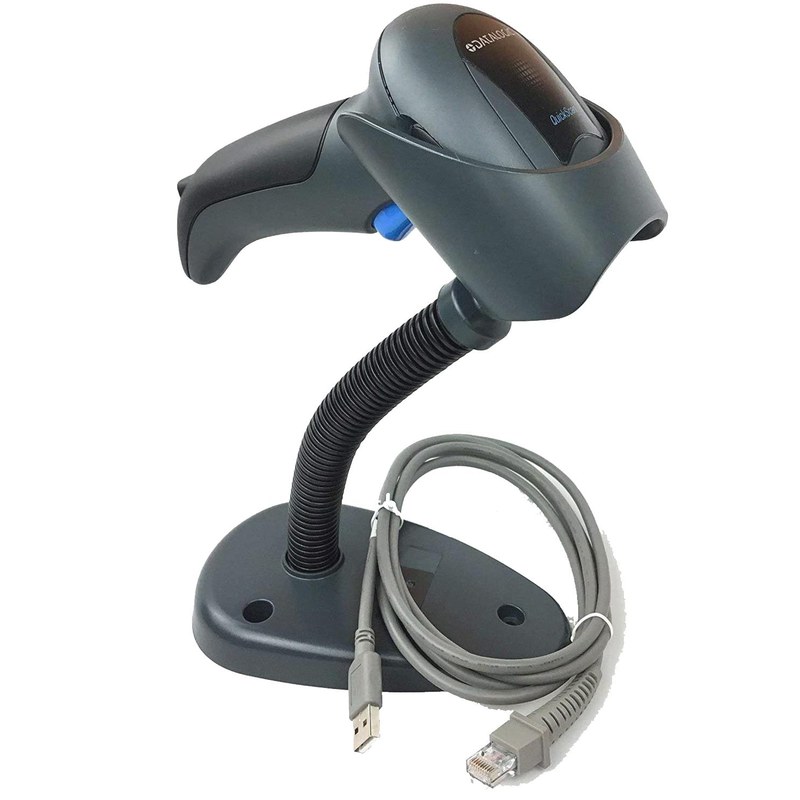

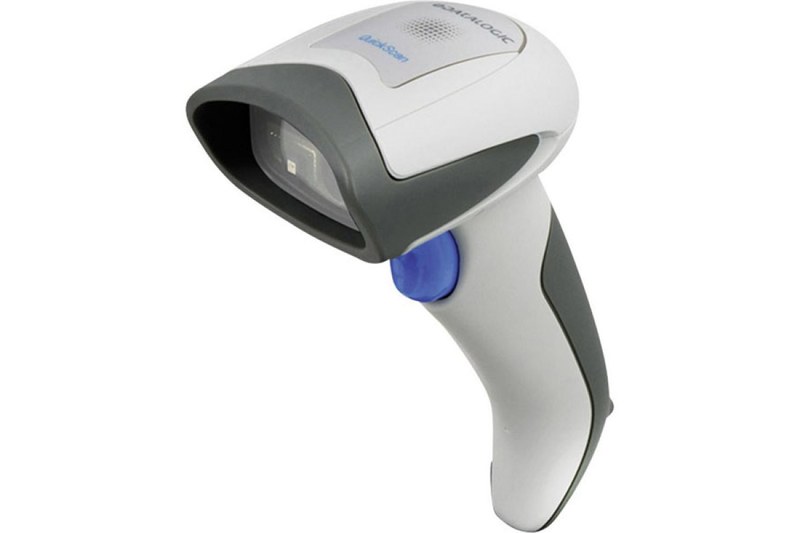

Корпус имеет пистолетную компоновку: оптический блок размещен сверху, рукоятка направляет окно на объект движением кисти. Курок рассчитан на частые нажатия. Углубленное окно меньше контактирует с упаковкой, а нижнее подключение кабеля не перекрывает обзор. Интерфейсное исполнение согласуют с портом терминала из-за различий электрических параметров. Чтение подтверждают звуковой сигнал, светодиод и зеленая отметка Green Spot, проецируемая на объект. Сочетание каналов сохраняет информативность при шуме и без постоянного наблюдения за корпусом. Совместимая подставка допускает презентационный режим: захват запускается при появлении маркировки в поле обзора.
Интеграция и настройка
Перед вводом проверяют интерфейс, кабель и параметры обмена. Для эмуляции клавиатуры задают раскладку, задержку между знаками и завершающую клавишу. В RS-232 согласуют скорость, число битов, четность и стоповые биты. Форматирование позволяет добавлять управляющие знаки, удалять позиции и передавать идентификатор символики. Инженерная подготовка рабочего места включает:
- определение интерфейса терминала,
- выбор кабеля с совместимыми разъемами,
- активацию требуемых типов кодов,
- настройку структуры выходной строки,
- проверку контрольных знаков и суффиксов,
- испытание на реальных этикетках разных размеров,
- оценку чтения с экранов используемых устройств,
- фиксацию конфигурации для восстановления.
Оптическое окно содержат в чистоте: пыль, клей и царапины снижают контраст кадра. Для очистки используют мягкий материал и состав, совместимый с пластиком; абразивы исключаются. Кабель нельзя растягивать, перегибать у ввода или прижимать мебелью. Защита IP42 не допускает погружения, струйной мойки и работы под осадками.
Области применения
Функциональные возможности QD2430 ориентированы на операции, требующие быстрого переноса маркировки в информационную систему. Типовые направления использования:
- кассовые узлы и рабочие места продавцов,
- приемка, комплектация и инвентаризация товаров,
- регистрация серийных номеров компонентов,
- обработка QR-кодов на электронных экранах,
- идентификация документов и талонов,
- контроль упаковки на производственных участках,
- учет контейнеров и внутренних перемещений,
- проверка маркировки при сервисных работах.
Таким образом, Datalogic QuickScan QD2430 является проводным двумерным сканером для регулярного ввода идентификационных данных. Матричный захват, всенаправленное декодирование, поддержка основных символик и настраиваемая передача результата позволяют встроить устройство в кассовое, складское или производственное рабочее место. Надежность распознавания зависит от характеристик маркировки, корректности интерфейсной конфигурации, состояния окна и организации зоны сканирования.
