Источник бесперебойного питания ExeGate SineTower SZ-600.LCD.AVR.1SH

Exegate SineTower SZ-600 LCD AVR 1SH — линейно-интерактивный источник бесперебойного питания для однофазной нагрузки небольшой мощности. Аппарат поддерживает нагрузку при сбое сети, корректирует напряжение и ослабляет импульсные помехи. Синусоидальный выход совместим с чувствительной техникой.

Технические характеристики

Ключевые параметры, определяющие возможности и совместимость модели, представлены ниже:

• топология — линейно-интерактивная,
• полная мощность — 600 В·А,
• активная мощность — 360 Вт,
• входная и выходная сеть — однофазная,
• номинальное напряжение — 220 В,
• форма сигнала от батареи — чистая синусоида,
• стабилизация сетевого напряжения — автоматическая, по технологии AVR,
• время переключения на аккумулятор — не более 10 мс,
• батарея — встроенная, герметичная, свинцово-кислотная,
• выходной разъем — одна розетка Schuko,
• средство контроля — жидкокристаллический дисплей,
• автономный запуск без внешней сети — предусмотрен.

Пределы 600 В·А и 360 Вт учитывают раздельно: первый характеризует полную нагрузку, второй — активную мощность. Для двигателя, трансформатора или импульсного блока питания дополнительно оценивают коэффициент мощности и пусковой ток. Запас относительно номинала предотвращает отключение при переходных процессах.

Принцип работы

При допустимых параметрах сети энергия поступает к потребителю через фильтр и автоматический регулятор. AVR ступенчато компенсирует отклонения без расходования заряда. Одновременно зарядный узел поддерживает готовность батареи к резервному режиму. При выходе параметров за рабочие границы система включает инвертор, преобразующий постоянное напряжение батареи в синусоидальное переменное. После нормализации сети ИБП возвращает нагрузку на основной источник и восполняет заряд. Подключаемая техника должна сохранять работу в течение паузы переключения.

Конструкция и индикация

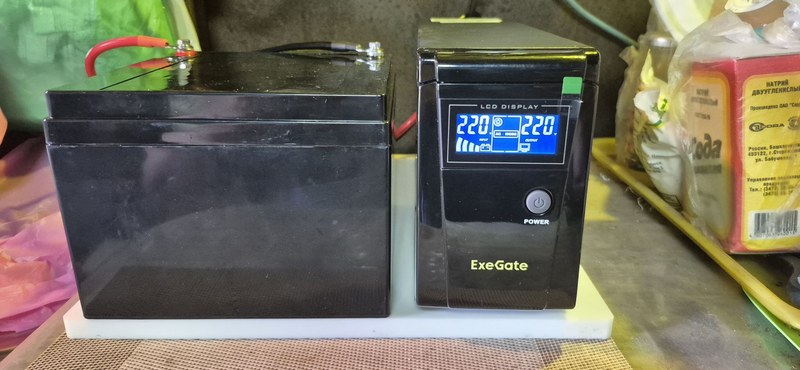

Узлы размещены в вертикальном корпусе башенного типа. На переднюю панель вынесены ЖК-дисплей и органы управления. Экран показывает режим, состояние батареи и степень загрузки. Звуковая сигнализация сообщает о резервном питании, низком заряде, перегрузке и неисправности. Герметизированная батарея не требует долива электролита. Автономность зависит от нагрузки, температуры, остаточной емкости и степени заряда; рост потребления сокращает ее нелинейно. После разряда ИБП подключают к исправной сети. Аккумулятор периодически проверяют, а при замене соблюдают электрическую и полярностную совместимость.

Защита и электрическая совместимость

Электронная схема контролирует вход, батарею, инвертор и выходной тракт. Предусмотренные функции включают:

• отключение при недопустимой перегрузке,
• защиту выходной цепи при коротком замыкании,
• предотвращение глубокого разряда аккумулятора,
• контроль повышенного и пониженного сетевого напряжения,
• подавление высокочастотных и импульсных помех,
• световое отображение режимов и предупреждений,
• звуковое оповещение о событиях, требующих реакции.

Синусоидальный выход подходит блокам питания с активной коррекцией коэффициента мощности, трансформаторным цепям и небольшим приводам. Пусковой ток, реактивная составляющая и пик потребления должны оставаться в пределах возможностей инвертора. Модель не рассчитана на мощные нагреватели и крупные компрессоры.

Установка и обслуживание

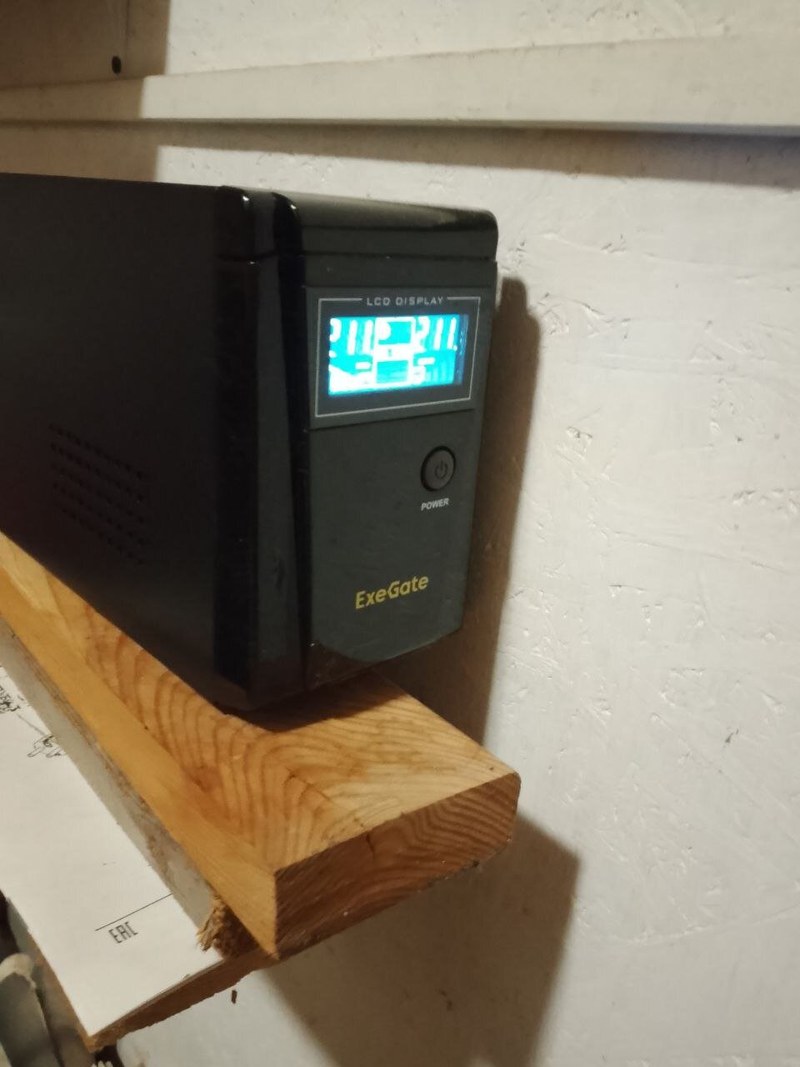

ИБП ставят вертикально на устойчивую поверхность в сухом вентилируемом помещении. Вентиляционные зоны оставляют свободными. Исключают влагу, проводящую пыль, прямой солнечный свет и близость нагревателей. Перед вводом в работу батарею заряжают, затем проверяют с контролируемой нагрузкой. Регламент эксплуатации предусматривает следующие действия:

• сверку суммарной мощности оборудования с номиналом источника,
• осмотр корпуса, кабеля, вилки и выходной розетки,
• контроль показаний дисплея в сетевом и резервном режимах,
• периодическую проверку перехода на батарею,
• оценку времени автономной работы с типовой нагрузкой,
• очистку корпуса и вентиляционных зон при отключенном ИБП,
• замену аккумулятора при устойчивом снижении его фактической емкости.

Области применения

Модель используют там, где требуется кратковременное резервирование одного потребителя с корректной формой напряжения. Основные варианты применения:

• персональные компьютеры и рабочие станции умеренной мощности,
• сетевые шлюзы, маршрутизаторы и терминалы связи,
• контроллеры автоматизации и операторские панели,
• кассовое и контрольно-измерительное оборудование,
• узлы видеонаблюдения с ограниченным энергопотреблением,
• газовые котлы при подтвержденной электрической совместимости,
• лабораторные приборы, допускающие линейно-интерактивное питание.

Одна розетка упрощает контроль мощности. Применение распределителя допустимо лишь без превышения тока разъема. Лазерные принтеры, электронагреватели и аппараты с выраженными пусковыми бросками требуют отдельной проверки совместимости.

Таким образом, Exegate SineTower SZ-600 LCD AVR 1SH обеспечивает стабилизацию, кратковременное резервирование и синусоидальное питание маломощной однофазной нагрузки. При применении учитывают активную и полную мощность, пусковые токи и необходимую автономность. Температурный режим, запас по нагрузке и контроль батареи поддерживают готовность системы. Компания «Олниса» осуществляет поставку Exegate SineTower SZ-600 LCD AVR 1SH как поставщик промышленного оборудования на территории России.
