ExeGate Pro 1U — надежное решение для серверных и телекоммуникационных систем

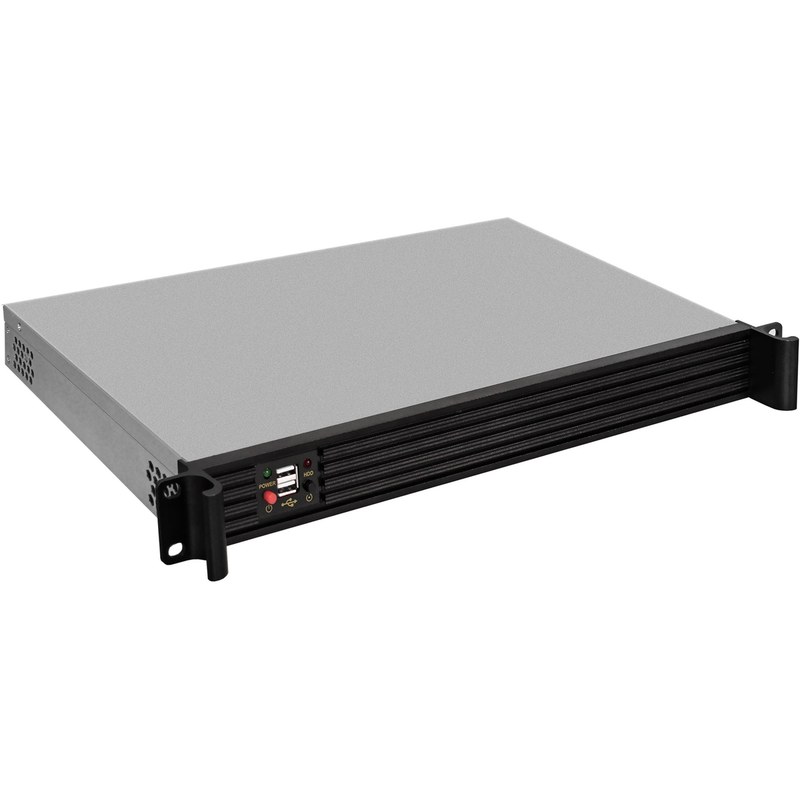

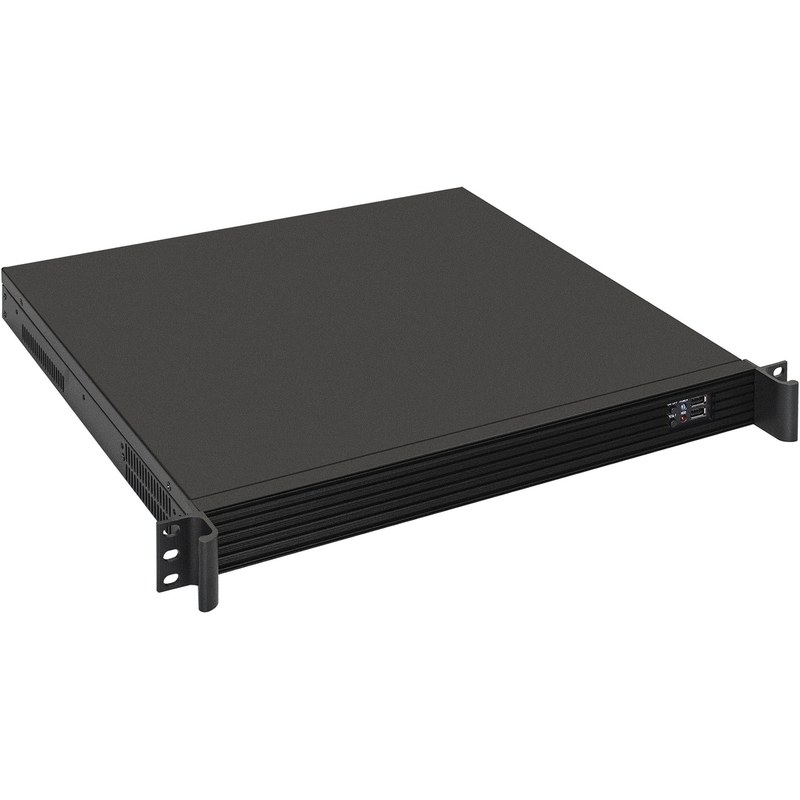

ExeGate Pro 1U представляет собой семейство стоечных корпусов, предназначенных для размещения серверных, сетевых и специализированных вычислительных узлов в стандартных 19-дюймовых шкафах. Высота шасси равна одной монтажной единице, то есть 44,45 мм, поэтому конструкция ориентирована на плотную компоновку оборудования при ограниченном пространстве стойки. Конкретный набор посадочных мест, допустимая глубина системной платы, тип блока питания и схема дисковой подсистемы зависят от исполнения корпуса. Общими инженерными признаками серии являются горизонтальная установка компонентов, принудительное перемещение воздуха, металлическое шасси и фронтальный доступ к органам управления. Формат 1U требует согласования всех элементов по габаритам, тепловыделению и направлению воздушного потока еще на стадии проектирования узла.

Технические характеристики

При оценке подходящего исполнения ExeGate Pro 1U учитывают не только высоту корпуса, но и совместимость всей аппаратной конфигурации. Ключевые параметры включают:

• установку в 19-дюймовую телекоммуникационную или серверную стойку,
• высоту 1U, эквивалентную 44,45 мм,
• горизонтальное расположение материнской платы и плат расширения,
• стальное основание с металлической съемной крышкой,
• фронтальную панель с кнопками включения и перезагрузки,
• светодиодную индикацию питания и активности накопителей,
• посадочные позиции для накопителей, количество и формат которых определяются модификацией,
• места для низкопрофильных системных вентиляторов,
• возможность применения стоечного блока питания совместимого формата,
• крепление в стойке через передние монтажные фланцы,
• вывод интерфейсных разъемов системной платы на тыльную сторону,
• исполнение внутренних кабельных трасс с учетом малой высоты шасси.

Особенности конструкции

Несущая часть корпуса образует жесткое металлическое основание, которое воспринимает массу системной платы, накопителей, источника питания и кабельной сборки. Верхняя панель закрывает внутренний объем и одновременно направляет поток воздуха вдоль шасси. Эксплуатация со снятой крышкой нарушает расчетную аэродинамику: часть воздуха проходит мимо нагретых зон, из-за чего локальная температура может возрасти даже при работающих вентиляторах. На передней панели размещаются органы запуска, индикаторы состояния и воздухозаборные участки. Задняя часть предназначена для разъемов платы, выхода питания, вентиляционных проемов и, если это предусмотрено исполнением, элементов низкопрофильного расширения.

Принцип охлаждения

Тепловой режим ExeGate Pro 1U основан на принудительной продольной вентиляции. Холодный воздух поступает через фронтальные отверстия, проходит через область накопителей, процессорный радиатор и силовые компоненты, после чего удаляется в сторону задней панели. Работоспособность такой схемы определяется суммарным тепловыделением, сопротивлением решеток, состоянием кабельных трасс и характеристиками вентиляторов. Для устойчивого охлаждения соблюдают следующие условия:

• оставляют свободными входные и выходные вентиляционные зоны,
• устанавливают вентиляторы в предусмотренных производителем позициях,
• сохраняют единое направление воздушного потока внутри стойки,
• исключают рециркуляцию нагретого воздуха между тыльной и фронтальной зонами шкафа,
• контролируют температуру процессора, накопителей и силовых элементов под расчетной нагрузкой,
• удаляют пыль без повреждения разъемов и лопастей,
• заменяют вентиляторы при росте шума, вибрации или снижении частоты вращения.

Сборка и интеграция

Монтаж начинают с проверки глубины шкафа, расположения стоек и отсутствия конфликтов с кабельными организаторами. Корпус фиксируют в горизонтальном положении; при значительной глубине или массе применяют опорные направляющие, если они предусмотрены проектом стойки. Материнскую плату устанавливают только на стойки, совпадающие с ее монтажными отверстиями. Лишняя опора под печатной платой способна вызвать короткое замыкание, а отсутствие требуемой точки крепления повышает механическую нагрузку на текстолит.

Области применения

Корпуса ExeGate Pro 1U применяются там, где приоритетны стандартизованное стоечное размещение и высокая плотность оборудования. Основные варианты использования включают:

• серверы инфраструктурных сетевых служб,
• межсетевые шлюзы и программные маршрутизаторы,
• системы сбора и предварительной обработки данных,
• узлы видеонаблюдения и регистрации событий,
• контроллеры промышленной автоматизации,
• компактные хранилища с числом накопителей в пределах выбранной модификации,
• стенды испытания программных и аппаратных решений,
• вычислительные устройства диспетчерских комплексов.

Таким образом, ExeGate Pro 1U служит конструктивной основой для компактного стоечного узла, однако надежность готовой системы определяется точным согласованием шасси, системной платы, питания, охлаждения, накопителей и средств расширения. До монтажа необходимо сопоставить размеры комплектующих с внутренними ограничениями выбранного исполнения, рассчитать тепловую нагрузку и проверить организацию воздушных потоков в шкафу. Соблюдение этих требований позволяет реализовать плотную компоновку без ухудшения ремонтопригодности и температурной устойчивости. Компания «Олниса» осуществляет поставку корпусов ExeGate Pro 1U и другого промышленного оборудования для оснащения вычислительной и инженерной инфраструктуры.
