Стабилизатор ExeGate Master AV-15000: защита и устойчивость электросети

ExeGate Master AV 15000 предназначен для поддержания допустимого напряжения в однофазной сети при его длительных отклонениях. Номинальная мощность 15 кВА позволяет защищать несколько потребителей, если их суммарная нагрузка и пусковые токи согласованы с возможностями стабилизатора. Устройство корректирует параметры присутствующей сети, но не формирует автономное питание при ее исчезновении.

Принцип стабилизации

Master AV 15000 относится к автоматическим ступенчатым стабилизаторам. Силовой автотрансформатор имеет несколько отводов, а электронный блок сопоставляет измеренное напряжение с заданными порогами. При выходе параметра из текущей зоны коммутационный узел подключает другой отвод обмотки. Коэффициент трансформации меняется дискретно, поэтому выходное значение удерживается в установленном коридоре, а не фиксируется на отметке 220 В. Механический токосъемник в схеме отсутствует. При коммутации возможны краткие изменения выходного сигнала, обусловленные ступенчатой архитектурой. Для электродвигателей, компрессоров и трансформаторов необходим запас мощности: стартовый ток способен многократно превышать установившееся значение. При заметном снижении входного напряжения допустимую активную нагрузку уменьшают из-за роста тока силовой части. Обозначение 15000 характеризует полную мощность при нормированных условиях, а не постоянный рабочий режим на пределе.

Технические характеристики

Основные параметры ExeGate Master AV 15000, значимые для проектирования линии, включают:

• тип сети — однофазная,
• номинальное выходное напряжение — 220 В,
• номинальная полная мощность — 15 000 ВА,
• принцип регулирования — ступенчатое переключение отводов автотрансформатора,
• контроль состояния — электронное измерение сетевых параметров,
• выходная форма напряжения — синусоидальная форма питающей сети без преобразования в инверторе,
• режим работы — автоматическая коррекция при наличии входного питания,
• защитное отключение — при выходе напряжения за рабочие пределы,
• восстановление питания нагрузки — после возвращения параметров в допустимую область,
• охлаждение — воздушное через вентиляционные элементы корпуса.

Границы стабилизации, погрешность, время реакции, тип индикации и задержки сверяют с паспортом конкретного исполнения. Для расчета используют не только полную мощность в вольт-амперах, но и активную мощность в ваттах. Их соотношение определяется коэффициентом мощности оборудования. При наличии нелинейных блоков питания оценивают импульсный характер тока и вероятную перегрузку коммутационных элементов.

Конструктивное исполнение

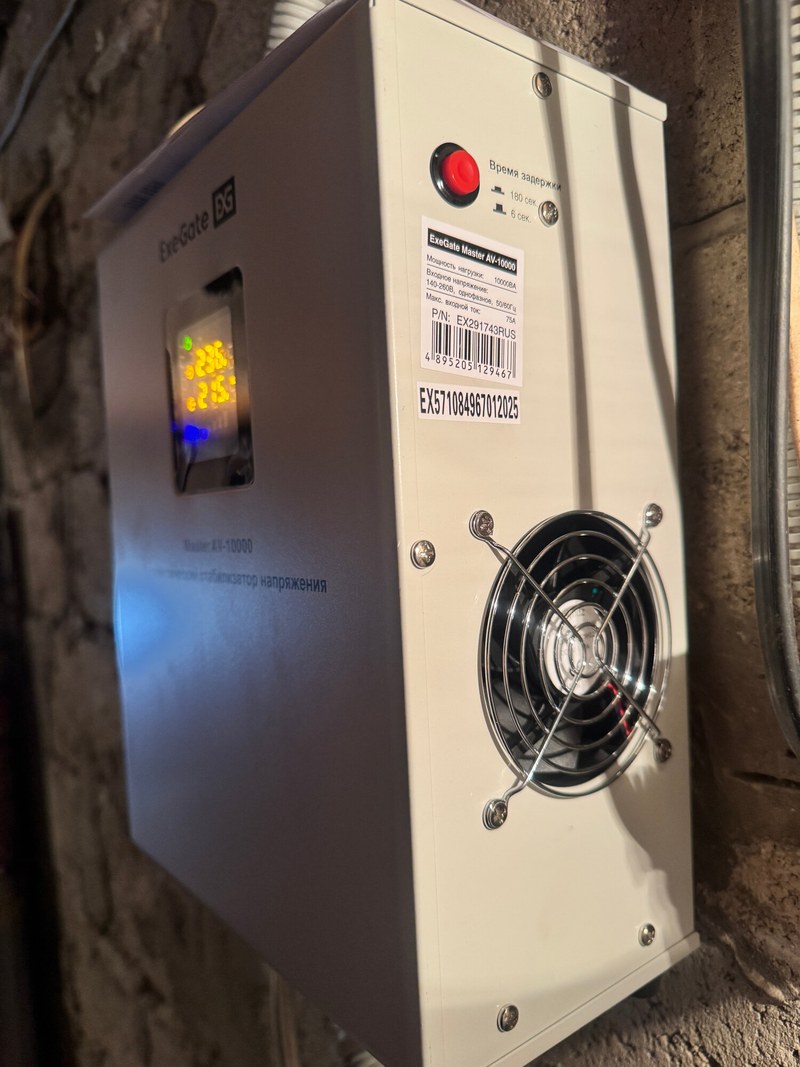

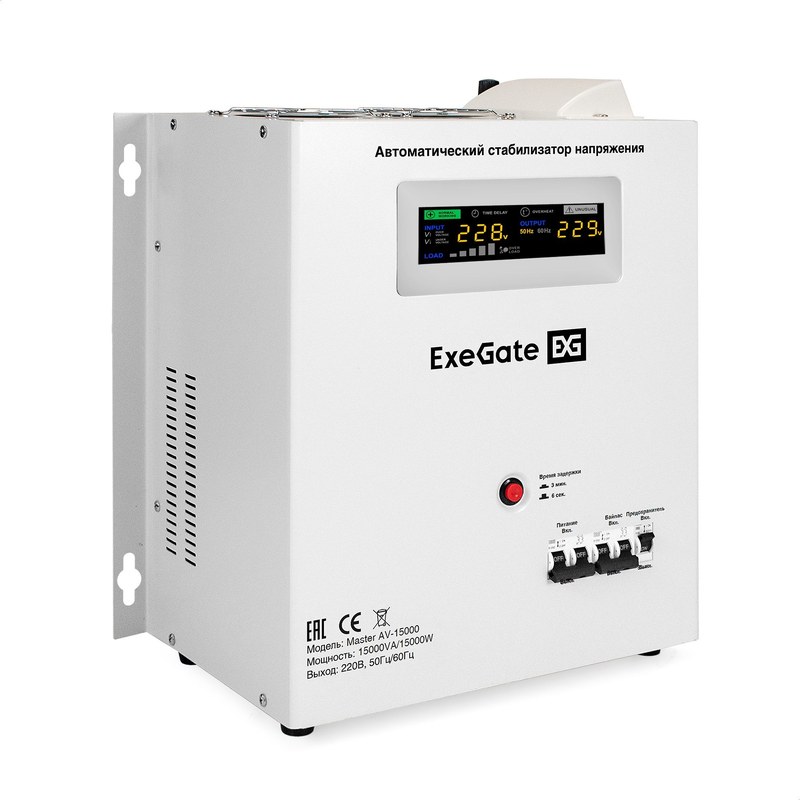

Устройство содержит автотрансформатор, силовые коммутаторы, измерительную плату и защитную автоматику. Металлический корпус предохраняет токоведущие компоненты от механического воздействия и участвует в отводе тепла. Узлы подключения рассчитаны на стационарное включение; сечение проводников, наконечники и защита линии должны соответствовать расчетному току. Вентиляционные проемы нельзя перекрывать: нагрев обмотки и контактов влияет на ресурс изоляции и стабильность коммутации. Электроника контролирует входное состояние, переключает ступени и отключает выход при параметрах, которые невозможно скорректировать. После нормализации сети нагрузка подключается с предусмотренной алгоритмом задержкой. Пауза предупреждает частые повторные пуски компрессорной техники. Внутренняя защита от перегрузки и короткого замыкания не отменяет внешний автоматический выключатель и правильно выполненное защитное заземление.

Режимы и эксплуатационные ограничения

Рабочая последовательность устройства включает следующие операции:

• измерение мгновенного уровня входного напряжения,
• определение соответствующей ступени трансформации,
• переключение силовой цепи при пересечении заданного порога,
• контроль перегрева и электрической перегрузки,
• отключение потребителей при недопустимом входном режиме,
• возврат к подаче напряжения после нормализации сети.

Стабилизатор устанавливают в сухом помещении, на устойчивом основании и с зазорами вокруг корпуса. Недопустимы конденсация влаги, токопроводящая пыль, соседство с источником интенсивного тепла и работа с поврежденной изоляцией. До подключения определяют максимальную одновременную нагрузку, пусковые токи и вероятность длительной просадки сети. Кабель выбирают по току, способу прокладки и допустимому падению напряжения.

Области применения

Практическими направлениями использования Master AV 15000 являются:

• питание группы инженерного оборудования в здании,
• защита автоматики отопления и водоснабжения от сетевых отклонений,
• стабилизация линии с насосами при подтвержденном запасе по пусковому току,
• подключение вычислительной и телекоммуникационной аппаратуры через согласованную распределительную сеть,
• поддержание допустимого напряжения для измерительных и управляющих устройств,
• эксплуатация бытовой либо производственной нагрузки с суммарной мощностью в пределах расчета.

Аппарат применим там, где питание сохраняется, но его уровень систематически выходит за допустимые пределы. При необходимости работы во время отключений сети требуется отдельный резервный источник. Импульсные перенапряжения, вызванные грозовыми и коммутационными процессами, ограничивают специализированными устройствами. Разделение функций позволяет построить координированную систему защиты.

Таким образом, ExeGate Master AV 15000 обеспечивает ступенчатую коррекцию напряжения в однофазных линиях с существенной суммарной нагрузкой. Его применение обосновано при регулярных отклонениях сетевого уровня. Надежность решения определяется правильным расчетом полной мощности, учетом пусковых токов, достаточным сечением кабелей, внешней защитой и соблюдением теплового режима. Компания «Олниса» осуществляет поставку ExeGate Master AV 15000 как поставщик промышленного оборудования для объектов с требованиями к стабильному электропитанию.
