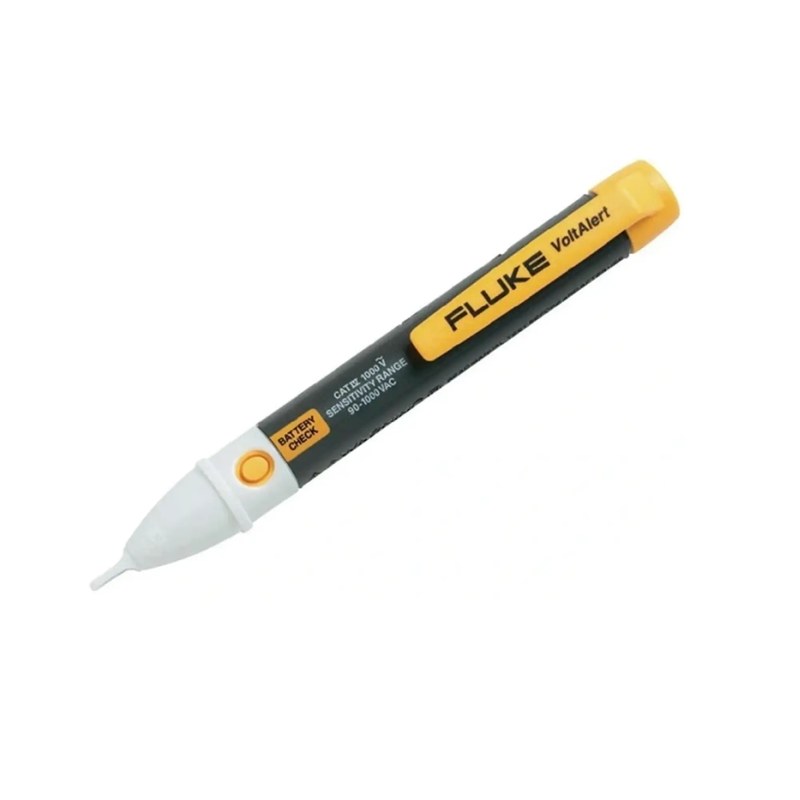

Индикатор напряжения Fluke 1AC C2 для быстрой проверки электрических цепей
Fluke 1AC-C2 представляет собой бесконтактный индикатор переменного напряжения для оперативной проверки электрических цепей без измерительных проводов. Прибор обнаруживает поле около активного проводника и формирует световой и звуковой сигналы. Он применим при первичной диагностике розеток, кабелей, клемм и выключателей. Индикатор не измеряет напряжение и не заменяет двухполюсный тестер при подтверждении безопасного состояния цепи. Его функция состоит в быстром выявлении вероятного присутствия переменного потенциала. Прибор предназначен для контроля переменного поля и не служит измерителем постоянного напряжения.
Технические характеристики
Параметры Fluke 1AC-C2 ориентированы на проверку низковольтных сетей переменного тока. Диапазон чувствительности соотносят с маркировкой исполнения, поскольку семейство включает несколько версий. К ключевым характеристикам относятся:
- бесконтактное обнаружение переменного электрического поля,
- контроль через изоляцию без непосредственного касания токоведущего металла,
- световая индикация обнаруженного напряжения красным свечением наконечника,
- звуковое подтверждение срабатывания,
- автономное питание от двух элементов типоразмера AAA,
- непрерывная самопроверка работоспособности посредством функции Voltbeat,
- защищенное исполнение для переносного применения,
- категория электробезопасности CAT IV 1000 В,
- рабочая частота контролируемой сети 45–405 Гц,
- расчетная эксплуатация внутри помещений.
Принцип обнаружения напряжения
Чувствительный элемент реагирует на переменное электростатическое поле около проводника. Наконечник подносят к изолированному проводу, розетке или клемме. При достаточной напряженности поля активируются красный индикатор и зуммер; гальваническое соединение с цепью отсутствует. Результат зависит от расстояния до жилы, изоляции, геометрии кабеля, экранирования, положения руки и внешних полей. Voltbeat периодически подтверждает питание и исправность схемы, но не удостоверяет пригодность точки контроля. До работы индикатор проверяют на действующем источнике, затем исследуют участок и повторяют исходную проверку. Так обнаруживают отказ, возникший во время операции.
Особенности конструкции

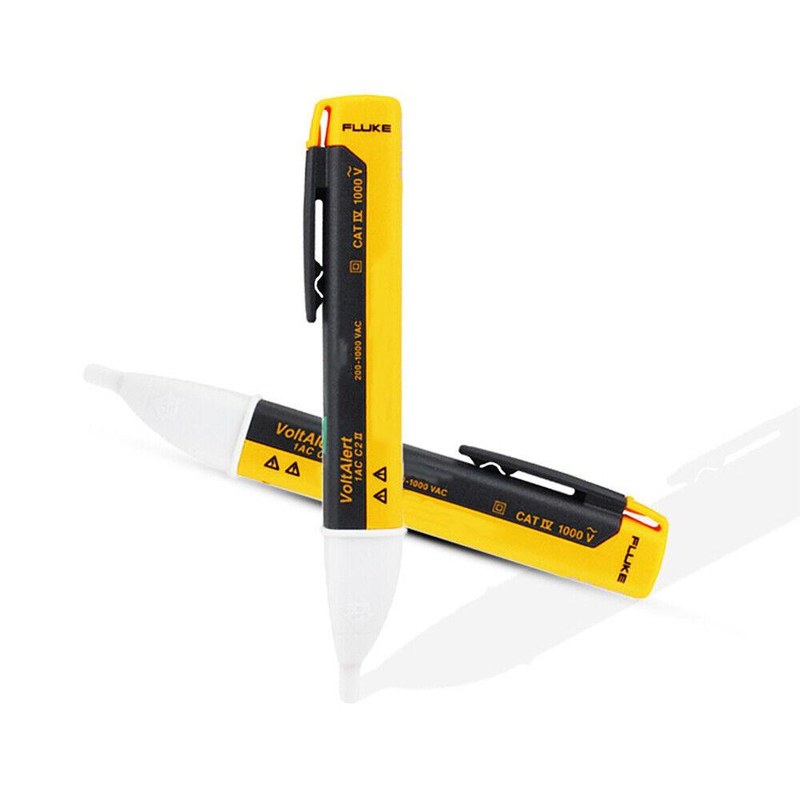

Корпус выполнен в форме компактного щупа для работы одной рукой. Чувствительная зона расположена на торце и отделена изоляцией от оператора. Полупрозрачный наконечник улучшает видимость сигнала, а зуммер сообщает о срабатывании при неудобном угле наблюдения. Клипса фиксирует прибор на одежде. Батарейный отсек позволяет заменить элементы без разборки электронной части. Отсутствие переключателя сокращает число действий. Схема постоянно отслеживает поле, а Voltbeat сообщает о готовности. Это исключает ошибочную установку режима, но требует контроля батарей. Если периодического подтверждения нет, проверяют полярность и заряд элементов, затем повторяют функциональную пробу.
Преимущества
Практическая ценность индикатора определяется скоростью контроля. Основными преимуществами являются:
- отсутствие необходимости вскрывать изоляцию для первичной проверки,
- визуальное и звуковое распознавание обнаруженного поля,
- оперативная готовность без выбора измерительного режима,
- контроль исправности электронной части во время ожидания,
- компактность для постоянного ношения электромонтажным персоналом,
- доступ к розеткам и плотно расположенным проводникам узким наконечником,
- снижение числа контактных операций на начальном этапе диагностики,
- применимость для быстрого последовательного обследования нескольких точек.
Области применения
Индикатор используют для предварительного поиска напряжения и локальной диагностики. Типовые операции включают:
- проверку фазного контакта бытовых и промышленных розеток,
- выявление напряжения около изолированных проводов и кабельных жил,
- контроль поступления питания к выключателям, светильникам и электроприемникам,
- предварительное обследование клеммных колодок и соединительных коробок,
- поиск предполагаемого участка обрыва в доступной части одножильного проводника,
- проверку наличия переменного поля около автоматических выключателей,
- оперативное разграничение вероятно активных и неактивных линий,
- входной контроль перед подключением контактного измерительного прибора.
Таким образом, Fluke 1AC-C2 служит для качественного обнаружения переменного напряжения по электрическому полю проводника. Формат щупа, двойная сигнализация и самоконтроль упрощают предварительную оценку элементов сети. Надежность процедуры обеспечивают проверка до и после применения, учет факторов ослабления поля и контактный метод там, где требуется подтвердить отсутствие опасного потенциала. Компания «Олниса» выполняет поставку индикатора как поставщик промышленного оборудования.
