Ваш выбор для динамичных процессов — частотник MICROMASTER 440

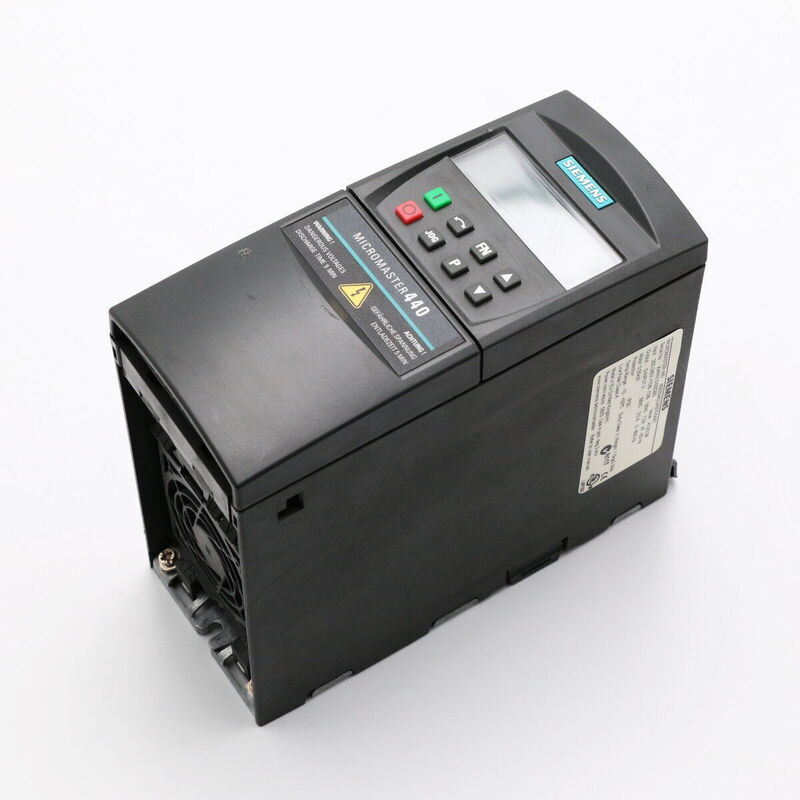

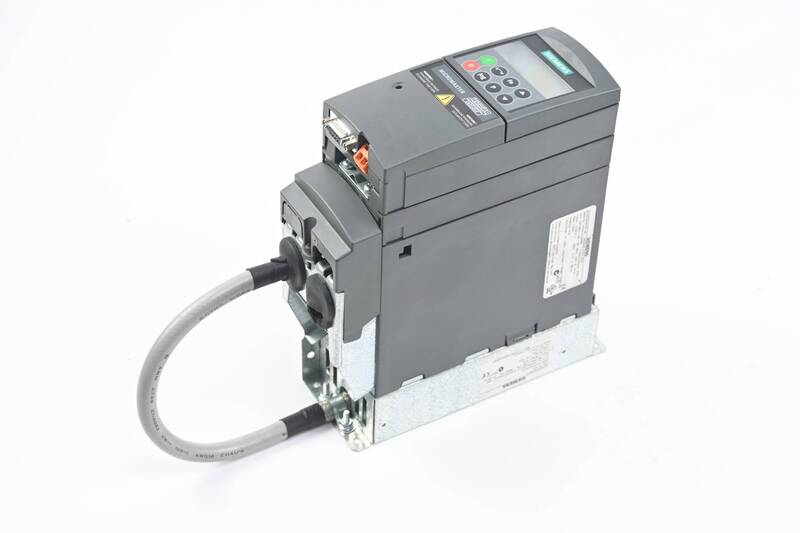

Частотник серии MICROMASTER 440 от Siemens предназначены для прецизионного регулирования скорости и крутящего момента асинхронных электродвигателей. Модель 6SE6440-2UD21-5AA1 — это универсальное устройство с широким функционалом, подходящее как для стандартных, так и для сложных промышленных применений.
Технические параметры Siemens MICROMASTER 440 6SE6440-2UD21-5AA1
Ниже приведены основные технические характеристики данного частотного преобразователя:
- Номинальное входное напряжение: 3-фазное, 380...480 В ±10 %;
- Частота входного напряжения: 47–63 Гц;
- Диапазон выходной частоты: 0–650 Гц;
- Номинальный выходной ток: 5,5 А;
- Мощность привода: 1,5 кВт при нормальном режиме нагрузки (ND);
- Перегрузочная способность: 150 % от номинального тока в течение 60 секунд;
- Способ охлаждения: встроенный вентилятор принудительного типа;
- Степень защиты корпуса: IP20;
- Интерфейсы: встроенный Modbus RTU/USS, опционально PROFIBUS;
- Управление: скалярное (V/f), векторное с обратной связью и без неё;
- Поддержка энкодеров: при подключении модуля обратной связи;
- Температурный диапазон эксплуатации: от –10 C до +50 C без дерейтинга;
- Съемная панель управления с возможностью копирования параметров (BOP);
- Размеры (Ш x В x Г): приблизительно 149 x 185 x 172 мм;
- Масса устройства: около 2,6 кг.
Особенности конструкции и функционала
Привод Siemens MICROMASTER 440 разработан с учётом потребностей промышленных систем автоматизации. Его конструкция сочетает компактные габариты с функциональной гибкостью. Корпус выполнен из термостойкого пластика, все вентиляционные отверстия снабжены системой защиты от перегрева. Электронная начинка имеет двойную изоляцию и оборудована средствами защиты от перенапряжений. Модули управления и питания интегрированы в едином корпусе, что упрощает монтаж и снижает вероятность сбоев при эксплуатации. Особое внимание уделено модульности устройства — к нему можно подключать различные опции, включая панели управления, модули расширения ввода-вывода, коммуникационные интерфейсы. Встроенный тормозной прерыватель позволяет реализовать динамическое торможение без дополнительных компонентов. Также предусмотрена возможность монтажа в шкафу или на DIN-рейке.
Принципы работы
Принцип действия преобразователя частоты MICROMASTER 440 основан на преобразовании переменного тока входного напряжения в постоянный ток с последующей инвертацией в переменное напряжение нужной частоты. Это позволяет плавно регулировать частоту и амплитуду выходного сигнала, а значит — управлять скоростью вращения и крутящим моментом асинхронного двигателя. Основные этапы преобразования:
- Выпрямление: переменное сетевое напряжение поступает на выпрямитель, формирующий постоянный ток;
- Фильтрация: сглаживание пульсаций постоянного тока через конденсаторную батарею;
- Инвертирование: транзисторный мост (IGBT) формирует переменное напряжение нужной частоты и амплитуды;
- Управление: встроенный микроконтроллер регулирует работу инвертора на основе алгоритмов векторного или скалярного управления.
Режимы работы
Частотный преобразователь Siemens MICROMASTER 440 предлагает широкий спектр режимов работы, включая как стандартные, так и специализированные функции:
- Скалярное управление (V/f): Подходит для простых приводов, где не требуется высокий момент при низких оборотах.
- Векторное управление без энкодера: Позволяет точнее управлять моментом и ускорением двигателя.
- Векторное управление с обратной связью: Используется с энкодером. Подходит для задач, где требуется высокая точность позиционирования и моментное управление.
- Автоматическая адаптация параметров двигателя (Автотюнинг): Устройство может автоматически определить параметры подключенного двигателя и оптимизировать управление.
- Быстрый запуск/останов: Реализован быстрый разгон и торможение с управлением по времени или по кривой.
- Торможение постоянным током / динамическое торможение: Позволяет эффективно останавливать двигатель за счёт подключения тормозного резистора или подачи постоянного тока.
- Режим энергосбережения (ECO mode): Уменьшение потерь в моменты частичной нагрузки.
- Функция Flying Restart: Обеспечивает плавный перезапуск вращающегося двигателя после кратковременного сбоя питания.
- Функция ловли вращающегося двигателя (Catch on the fly): Позволяет “подхватить” уже вращающийся двигатель без остановки.
- Многоступенчатая регулировка скорости
- Возможность задания фиксированных скоростей через цифровые входы.
- Контроль момента и перегрузки: Обеспечивает защиту двигателя и механических узлов от повреждений.
- Диагностика и защита: Встроенные функции самотестирования, тепловой защиты, защита от короткого замыкания, перегрузки, пониженного или повышенного напряжения и перегрева.
Применение и сферы использования
Данный преобразователь применяется в самых различных отраслях, благодаря гибкости настройки и высокой надежности:
- Вентиляция, отопление и кондиционирование (HVAC);
- Конвейерные линии и транспортные системы;
- Насосные установки и компрессоры;
- Промышленные мешалки, смесители, экструдеры;
- Подъёмные механизмы и краны;
- Пищевая и химическая промышленность;
- Системы автоматизированного управления в машиностроении.
Таким образом, Siemens MICROMASTER 440 6SE6440-2UD21-5AA1 представляет собой надёжное и многофункциональное решение для управления асинхронными электродвигателями в широком диапазоне задач. Его мощная аппаратная база, многообразие режимов работы и возможности интеграции в автоматизированные системы делают его одним из лидеров среди преобразователей частоты в своём классе. Устройство сочетает в себе качество Siemens и удобство в эксплуатации, что делает его отличным выбором для промышленности и инженерных систем различного назначения.
