УЗО DEKraft 16 А: важный элемент современной системы электрозащиты

Устройство защитного отключения DEKraft с номинальным током 16 А предназначено для обнаружения утечки электрического тока и автоматического отключения защищаемой цепи. Оно применяется в низковольтных распределительных щитах, где помогает снизить риск поражения электрическим током и возгорания из-за повреждения изоляции. Обозначение «16 А» указывает на номинальный ток, который устройство может длительно проводить в заданных условиях. Оно не определяет чувствительность УЗО к утечке: для этого параметра на корпусе указывается отдельное значение в миллиамперах. Конкретные полюсность, тип дифференциального тока и уставка зависят от модели DEKraft, поэтому их устанавливают по маркировке изделия.

Основные функции

УЗО сравнивает токи, проходящие по рабочим проводникам цепи. В исправной системе их векторная сумма близка к нулю. Если часть тока уходит на землю, например через повреждённую изоляцию или корпус оборудования, возникает разность. Когда она достигает установленного для конкретной модели порога, устройство размыкает контакты. Основные задачи УЗО DEKraft на 16 А связаны с контролем дифференциального тока и отключением цепи при обнаружении опасной утечки. Устройство может защищать отдельную линию или группу потребителей, если её параметры соответствуют номиналу и характеристикам выбранной модели. Номинал 16 А следует учитывать при расчёте нагрузки. Он не является порогом срабатывания при перегрузке: обычное УЗО не заменяет автоматический выключатель и само по себе не обеспечивает защиту от короткого замыкания. Для этого перед ним или после него в соответствии со схемой устанавливают автоматический выключатель либо применяют аппарат, совмещающий функции дифференциальной и токовой защиты.

Технические характеристики

Для оценки совместимости устройства с электрической сетью учитывают не один номинал, а совокупность параметров. На корпусе и в документации конкретной модели проверяют:

• номинальный ток — 16 А, допустимый длительный ток через контакты устройства,
• номинальное рабочее напряжение и число полюсов, определяющие совместимость с однофазной или трёхфазной схемой,
• номинальный отключающий дифференциальный ток, задающий порог обнаружения утечки,
• тип УЗО по форме распознаваемого дифференциального тока,
• номинальную условную стойкость к короткому замыканию при применении с согласованным автоматическим выключателем,
• схему подключения и допустимые сечения проводников, указанные изготовителем.

Уставка дифференциального тока и тип аппарата не выводятся из значения «16 А». Например, для защиты линий, где возможно появление пульсирующего постоянного тока, может потребоваться иной тип устройства, чем для цепей с синусоидальным переменным током. Поэтому выбор по одному только номинальному току не гарантирует правильную работу защиты.

Конструкция и принцип действия

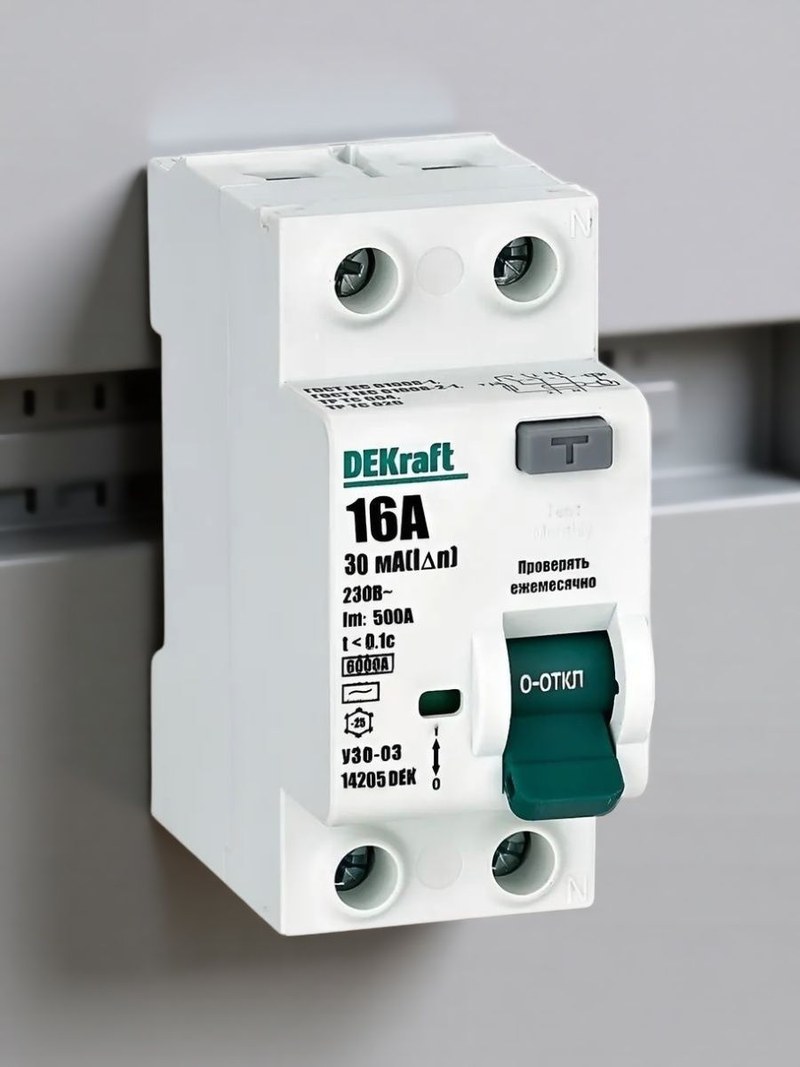

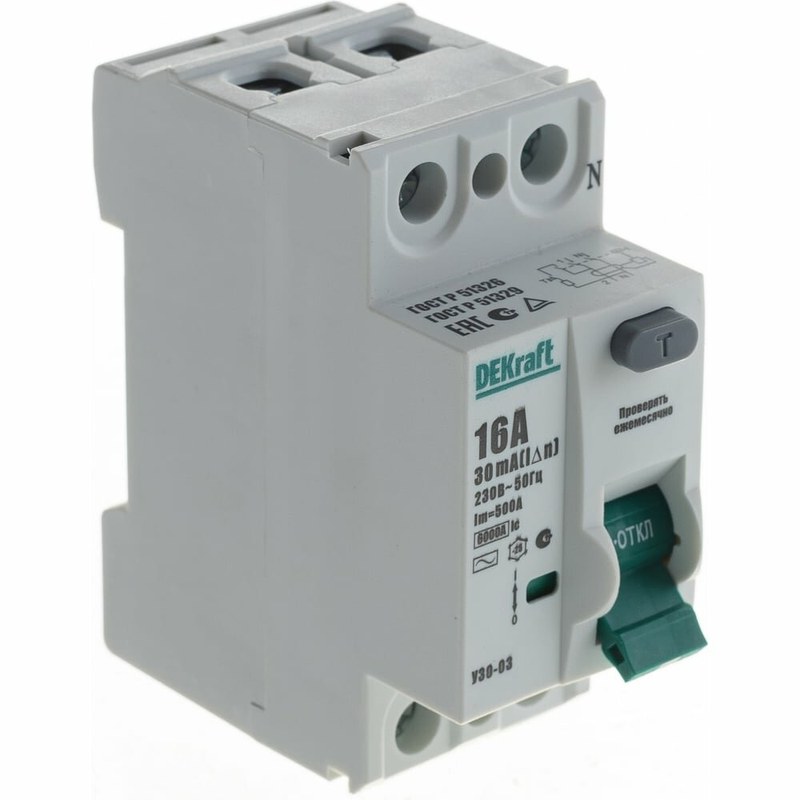

Внутри УЗО находятся силовые контакты, механизм их расцепления, измерительный дифференциальный трансформатор и цепь отключения. На лицевой панели обычно размещаются рычаг управления и кнопка проверки. Точная конструкция и обозначения зависят от исполнения. В рабочем состоянии фазный и нулевой проводники защищаемой цепи проходят через магнитопровод измерительного трансформатора. При равных токах создаваемые ими магнитные потоки компенсируют друг друга. При утечке токи становятся неодинаковыми, трансформатор формирует сигнал для расцепителя, и тот размыкает контакты. Кнопка «Тест» создаёт внутри аппарата искусственную разность токов. При её нажатии исправное и правильно подключённое УЗО должно отключиться. Проверка подтверждает срабатывание механизма и измерительной цепи в момент теста, но не заменяет периодические испытания электроустановки и измерение параметров защиты.

Монтаж и эксплуатация

УЗО устанавливают в распределительном щите на предусмотренное для конкретной модели крепление, соблюдая схему на корпусе. Фазный и нулевой проводники защищаемой линии подключают через соответствующие клеммы аппарата. Защитный проводник PE через УЗО не проводят и не объединяют с рабочим нулём на стороне нагрузки. При монтаже учитывают следующие правила:

• номинальный ток устройства согласуют с расчётной нагрузкой линии и защитным автоматом,
• проводники подключают к клеммам согласно маркировке и схеме изготовителя,
• для каждой защищаемой группы соблюдают отдельный путь рабочего нулевого проводника после УЗО,
• затяжку клемм выполняют с моментом, указанным в документации,
• после монтажа проверяют работу кнопкой «Тест» и проводят предусмотренные проектом электрические измерения.

Объединение нулевых проводников разных групп после устройств защитного отключения может вызывать ложные срабатывания или нарушать работу защиты. Также недопустимо подключать нагрузку так, чтобы часть её рабочего тока обходила измерительный трансформатор.

Рабочие условия и ограничения

УЗО рассчитано на работу в пределах параметров, указанных для конкретного исполнения. При эксплуатации учитывают температуру окружающей среды, влажность, степень защиты корпуса, положение монтажа и характеристики подключаемой сети. Эти сведения нельзя надёжно определить по одному обозначению «DEKraft 16 А» — они приводятся на маркировке изделия и в его технической документации. Срабатывание может быть вызвано реальной утечкой, повреждением изоляции, ошибкой соединения нейтралей или суммарными токами утечки нескольких электроприёмников. Если отключения повторяются, причину устанавливают проверкой линии и нагрузки. Принудительно удерживать рычаг во включённом положении или обходить устройство нельзя: это лишает цепь предусмотренной защиты. УЗО не обнаруживает каждое возможное прикосновение к токоведущим частям. Его работа зависит от схемы включения, исправности проводки и наличия пути утечки. Поэтому устройство применяют как часть системы электробезопасности совместно с автоматической защитой, защитным заземлением и правильным монтажом.

Применение в электрических системах

Аппарат с номинальным током 16 А может использоваться в распределительных щитах жилых, коммерческих и небольших производственных объектов для защиты отдельных отходящих линий. В зависимости от исполнения это могут быть цепи освещения, розеточные группы или линии питания оборудования с соответствующей нагрузкой. Совместимость определяют по числу полюсов, рабочему напряжению, типу УЗО и уставке дифференциального тока. В промышленной установке УЗО выбирают с учётом характера нагрузки. Электроприводы, преобразователи частоты, источники питания и электронные блоки способны формировать токи утечки разной формы. Если тип аппарата не соответствует особенностям оборудования, возможны несрабатывание при опасной утечке или нежелательные отключения. Для ответственных цепей схему защиты рассчитывают с учётом селективности и суммарного тока утечки подключённых устройств.

Таким образом, УЗО DEKraft на 16 А контролирует разность токов в рабочих проводниках и отключает цепь при достижении установленного для конкретной модели порога утечки. Номинал 16 А характеризует допустимый ток через аппарат, а чувствительность, тип и число полюсов определяются отдельной маркировкой. Для полноценной защиты УЗО применяют совместно с автоматическим выключателем и подключают по схеме изготовителя. «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены электротехнические изделия для распределительных систем и производственных объектов. Поставка оборудования DEKraft позволяет комплектовать электрические щиты аппаратами, соответствующими задачам конкретных линий.
