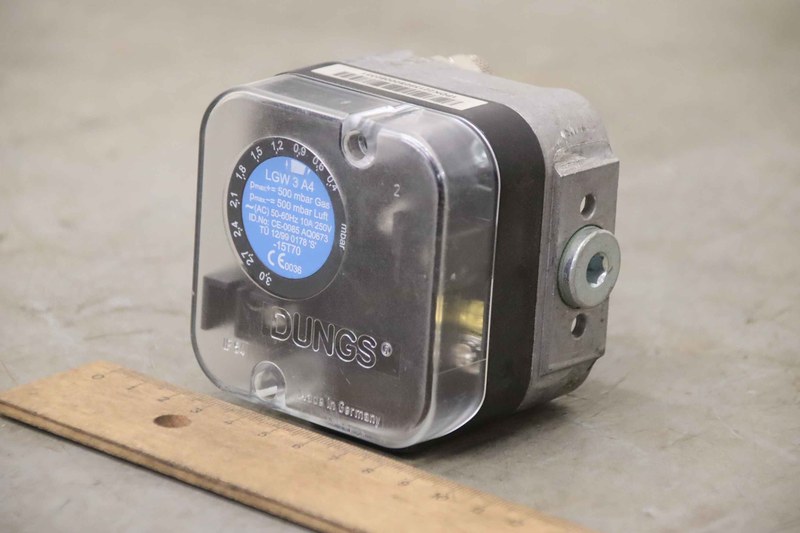

Реле давления воздуха DUNGS LGW 3 A4: функциональные возможности и преимущества
DUNGS LGW 3 A4 — механическое реле для контроля перепада давления. Оно реагирует на изменение давления между двумя точками и переключает электрические контакты, когда заданный порог достигнут или пройден. Такой контроль нужен в системах горения, вентиляции и кондиционирования: он позволяет отслеживать наличие воздушного потока, работу вентилятора и состояние газового или воздушного тракта. Прибор действует без отдельного источника питания: давление перемещает мембрану, а механизм передаёт это движение микропереключателю. Модель LGW 3 A4 рассчитана на низкие значения перепада — от 0,4 до 3 мбар. Поэтому она подходит для задач, где даже небольшое изменение давления может служить сигналом для автоматики.
Технические характеристики
Реле используют, чтобы включать или отключать электрическую цепь при изменении давления. В режиме дифференциального контроля сравниваются значения на входах P+ и P−. В системах сжигания прибор контролирует давление воздуха или дымовых газов; при контроле избыточного давления газа подключается соответствующий вход P+. Основные параметры модели:
- диапазон настройки — от 0,4 до 3 мбар, или от 40 до 300 Па;
- допуск точки срабатывания — ±15% от заданного значения;
- максимальная разница между точками включения и отключения — до 0,3 мбар;
- максимальное рабочее давление — 500 мбар, или 50 кПа;
- температура окружающей среды и контролируемой среды — от −15 до +70 C;
- температура хранения — от −30 до +80 C;
- степень защиты корпуса — IP54.
Диапазон настройки показывает, при каком перепаде давления реле должно изменить состояние контактов. Допуск учитывают при настройке автоматики: фактическое срабатывание может отличаться от заданной отметки в пределах указанной погрешности. Максимальное рабочее давление характеризует нагрузку, которую выдерживает прибор, но само по себе не означает, что реле предназначено для точного измерения высоких давлений.
Конструкция и принцип работы

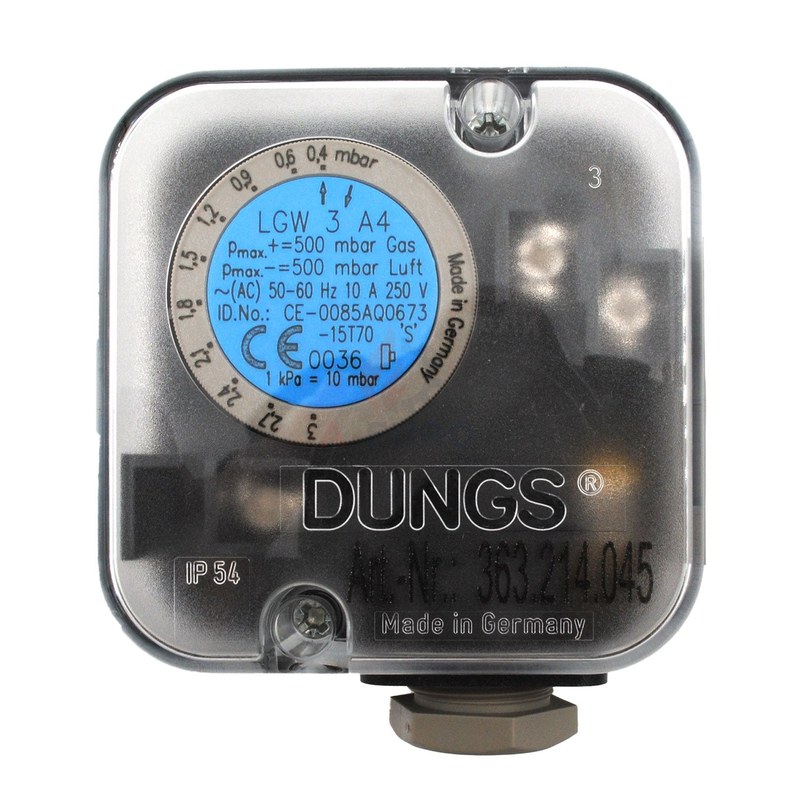

В корпусе расположены чувствительная мембрана, пружина с регулировочным механизмом и электрический микропереключатель. Нижняя часть корпуса выполнена из литого алюминия, крышка и корпус переключателя — из поликарбоната. Мембрана изготовлена из NBR, контактная группа в стандартном исполнении использует серебряные контакты. Рабочий процесс начинается с поступления давления к соответствующим камерам. Возникший перепад действует на мембрану и уравновешивается усилием настроечной пружины. Когда давление достигает установленного порога, мембрана перемещает механизм микропереключателя. Контакты меняют состояние и передают сигнал системе управления. В конструкции предусмотрены общий контакт COM, нормально замкнутый NC и нормально разомкнутый NO. При увеличении давления NC размыкается, а NO замыкается; при снижении давления контакты возвращаются в исходное состояние. Так реле может передавать как сигнал о достижении заданного давления, так и сигнал о его падении. Порог задают регулировочным элементом на корпусе. Для проверки подключения и функционирования предусмотрен измерительный штуцер. Реле не показывает давление числовым значением: его задача — переключать электрическую цепь при заданном условии.
Подключение и эксплуатация
Правильное подключение и положение корпуса влияют на фактическую точку срабатывания. Для дифференциального контроля штуцер P+ соединяют с точкой более высокого давления, а P− — с точкой более низкого. В тракте P− допускается подключать только воздух. При контроле газа в режиме избыточного давления используют P+; неиспользуемый порт должен быть установлен согласно схеме конкретного исполнения, а не заглушён произвольно. Подключение выполняют через резьбовые отверстия: для P+ предусмотрена внутренняя резьба G 1/4, для P− — G 1/8. Электрические проводники присоединяют к клеммам COM, NC и NO, соблюдая назначение контактов и допустимые параметры внешней цепи. Для стандартного исполнения предусмотрен кабельный ввод M20 × 1,5. Допустимая электрическая нагрузка зависит от типа контактов и схемы питания, поэтому её сверяют с маркировкой и документацией именно установленного исполнения. В качестве общих условий установки и проверки следует учитывать:
- монтировать прибор рекомендуется в вертикальном положении, предусмотренном для стандартной настройки;
- при горизонтальной установке точка переключения может сместиться примерно на 0,5 мбар;
- соединительные линии следует прокладывать так, чтобы конденсат не попадал в корпус и измерительные камеры;
- перед вводом в работу необходимо проверить герметичность пневматических соединений и правильность коммутации;
- порог срабатывания устанавливают с учётом допустимой погрешности и проверяют в составе системы;
- условия эксплуатации должны оставаться в пределах допустимых температур и максимального рабочего давления.
Смещение на 0,5 мбар особенно важно для LGW 3 A4: эта величина сопоставима с нижней границей диапазона настройки. Поэтому ориентация корпуса должна соответствовать монтажным рекомендациям, а проверку проводят при фактическом положении прибора. Степень защиты IP54 обеспечивает защиту от проникновения пыли в количестве, способном нарушить работу устройства, и от брызг воды. Она не заменяет защиту от постоянного воздействия влаги, сильных струй или агрессивных веществ. Совместимость контролируемой среды и материалов прибора также учитывают при проектировании системы.
Применение и практические особенности
В горелочных установках LGW 3 A4 может контролировать перепад давления воздуха и участвовать в формировании сигнала для автоматики. Например, изменение давления в воздушном тракте может указывать на остановку вентилятора, изменение сопротивления канала или нарушение нормальной подачи воздуха. В вентиляционных и климатических системах прибор применяют для контроля разности давлений между участками воздуховода или по сторонам фильтра. Реле полезно там, где требуется простой двухпозиционный сигнал, а непрерывное измерение давления не нужно. Его механический принцип не зависит от отдельного питания чувствительного элемента, а контакты позволяют интегрировать прибор в цепь управления или сигнализации. При этом устройство не заменяет защитную автоматику всей установки: корректность реакции зависит от схемы подключения и того, какие действия предусмотрены системой при срабатывании.
Таким образом, DUNGS LGW 3 A4 контролирует низкий перепад давления в диапазоне 0,4–3 мбар и преобразует его достижение в переключение электрических контактов. Мембранный механизм, настройка порога и контактная группа позволяют применять реле в системах горения, вентиляции и кондиционирования, где требуется сигнал о состоянии воздушного или газового тракта. Надёжность работы зависит от правильного подключения, соблюдения монтажного положения и эксплуатационных пределов. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены приборы и компоненты для промышленных систем и технологических процессов. Приобретение оборудования у «Олниса» позволяет предприятиям комплектовать объекты промышленной продукцией.
