Регулировка трехходового клапана ESBE: способы обеспечения стабильной температуры теплоносителя

Трёхходовой клапан ESBE изменяет направление потока теплоносителя или смешивает два потока в заданной пропорции. В системах отопления он может поддерживать температуру подачи в контур, защищать котёл от поступления слишком холодной воды либо переключать теплоноситель между ветвями. Результат регулировки зависит от конструкции клапана, схемы подключения и способа управления: вручную, электроприводом или термостатическим элементом.

Варианты управления

Регулировка меняет соотношение потоков или выбирает, через какую ветвь проходит жидкость. В смесительной схеме клапан принимает горячий поток и более холодную обратную воду, а затем направляет их смесь в контур. В переключающей схеме он перенаправляет поток между двумя направлениями. Внешне похожие клапаны могут выполнять разные функции, поэтому подключение и направление регулировки определяют по схеме конкретной модели. В зависимости от исполнения положение клапана задают одним из способов:

• ручной рукояткой или шкалой, если клапан рассчитан на непосредственное управление,
• электроприводом, который перемещает шток или поворотный элемент по сигналу контроллера,
• термостатическим механизмом, который реагирует на температуру среды и автоматически изменяет положение клапана.

Ручное перемещение применяют при наладке и в системах, где не требуется автоматическое управление. В моторизованном узле регулировку обычно задают через контроллер или настройки привода. Термостатические клапаны работают по собственной температурной характеристике; доступная пользователю настройка зависит от их исполнения.

Подготовка к регулировке

Перед поворотом рукоятки или изменением параметров управления необходимо убедиться, что клапан установлен в требуемом направлении потока. На корпусе могут быть обозначены патрубки и стрелки; их смысл и соответствие портам A, B и AB следует устанавливать по схеме именно этой модели. Перед настройкой проверяют:

• модель и назначение клапана по маркировке,
• схему трубопроводов и направление движения теплоносителя,
• положение рукоятки, штока и электропривода относительно шкалы,
• наличие циркуляции и отсутствие очевидных засоров или воздушных пробок,
• совместимость привода и клапана, если управление автоматизировано.

Если узел работает под давлением или при высокой температуре, регулировку проводят с учётом требований безопасной эксплуатации системы. Нельзя ослаблять соединения, снимать привод или разбирать корпус на работающем трубопроводе. Допустимые давление, температура, тип теплоносителя и диапазон регулирования указываются для конкретного изделия; переносить параметры одной серии на другую нельзя.

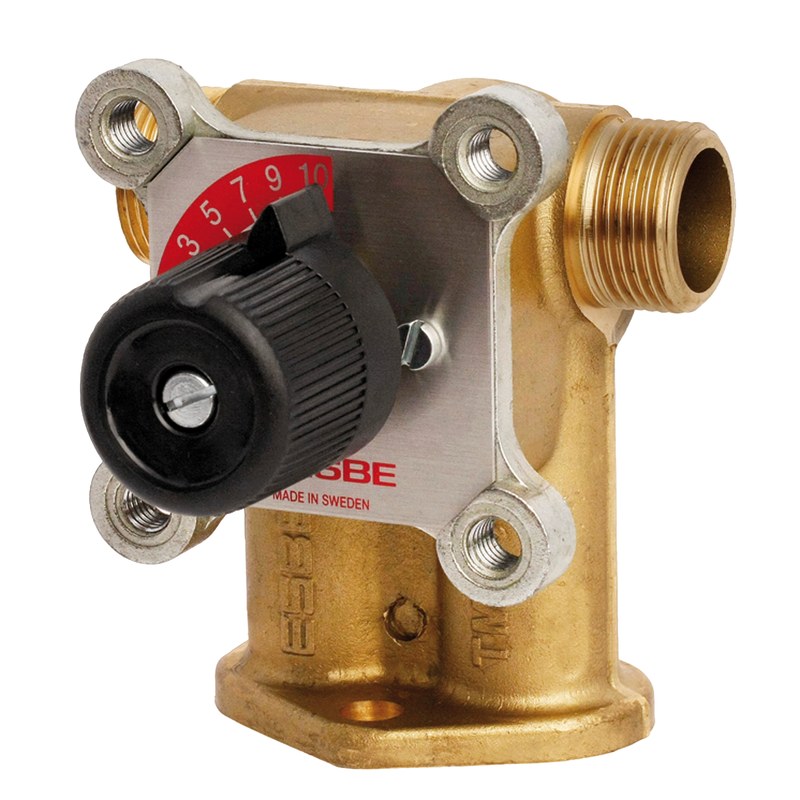

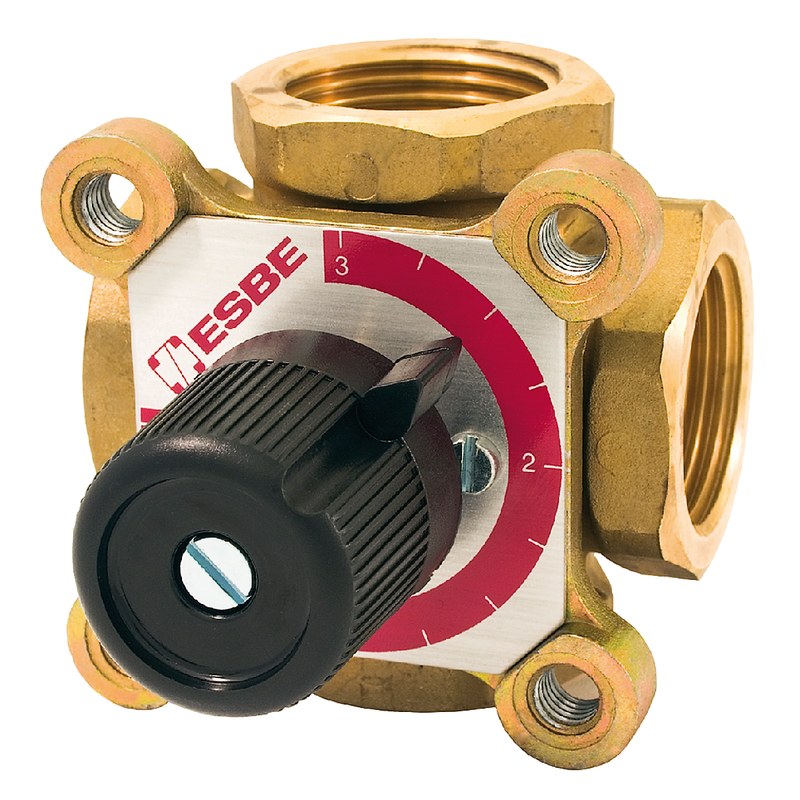

Ручная настройка смесительного клапана

В смесительном узле рукоятка изменяет положение внутреннего затвора. В одном крайнем положении преобладает один входной поток, при повороте доля второго потока увеличивается. Фактическое направление изменения температуры зависит от подключения патрубков и шкалы клапана, поэтому его предварительно проверяют по монтажной схеме. Настройку выполняют постепенно. Сначала фиксируют исходное положение и показания датчиков, затем перемещают рукоятку на небольшую величину и наблюдают за температурой подачи после клапана. Системе требуется время, чтобы новый режим установился: оценивать результат сразу после поворота не следует. Если температура изменяется в противоположную сторону, нужно вернуть настройку и повторно сверить схему, а не продолжать поворот наугад. При регулировке учитывают не только температуру в точке выхода из клапана, но и устойчивость циркуляции в контуре. Слишком резкое изменение положения может привести к скачку температуры или расхода. Рукоятку нельзя проворачивать с усилием за пределы предусмотренного хода: это может повредить механизм или соединение с приводом.

Регулировка клапана с электроприводом

В автоматизированной системе положение клапана задаётся электроприводом по команде контроллера. Для поддержания температуры контроллер получает сигнал от датчика и изменяет положение затвора. В такой конфигурации заданную температуру обычно корректируют в настройках системы управления, а не поворотом корпуса или штока клапана вручную. При наладке проверяют соответствие направления вращения привода схеме клапана. Если контроллер при росте температуры закрывает горячий поток вместо его уменьшения по заданной логике, проверяют подключение, направление действия привода и настройки управления. Электрические соединения и допустимое напряжение определяются моделью привода; универсальных параметров для всех приводов ESBE нет. Если привод снят или разобщён с клапаном для обслуживания, перед повторной сборкой необходимо совместить его положение с положением клапана согласно инструкции конкретного исполнения. Неправильная установка может вызвать неверное отображение положения или неполный ход. Не следует вручную вращать вал электропривода, если его конструкция этого не допускает.

Применение в промышленных системах

Трёхходовые клапаны ESBE используют в отопительных контурах, узлах приготовления теплоносителя, системах с котлами и буферными ёмкостями, а также в установках, где требуется смешивать или распределять потоки. В промышленной системе настройка влияет на стабильность температурного режима оборудования и равномерность подачи теплоносителя. Для корректной работы важны не только положение клапана, но и гидравлическая схема: расположение насосов, обратных клапанов, датчиков и балансировочной арматуры. Клапан не компенсирует недостаточную производительность насоса, засорённый фильтр или ошибочное подключение трубопроводов. Его рабочие пределы определяются паспортом модели и условиями всей системы.

Таким образом, регулировка трёхходового клапана ESBE сводится к изменению положения затвора или настройке управляющего устройства, но конкретный порядок зависит от серии и схемы подключения. Для ручных моделей положение меняют постепенно, контролируя результат по температуре и расходу; для моторизованных узлов настройки выполняют через привод и контроллер. Сверка маркировки, схемы и допустимых рабочих параметров позволяет избежать ошибок при наладке и эксплуатации. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортимент поставок входят изделия для инженерных и технологических систем предприятий.
