Купить блок контроля герметичности DUNGS VPS 504 в компании Олниса

DUNGS VPS 504 представляет собой компактную систему автоматического контроля герметичности запорных газовых клапанов. Устройство предназначено для проверки плотности закрытия двух последовательно установленных клапанов в газовых горелках, котельных агрегатах и промышленных теплогенераторах. Его основная задача заключается в обнаружении недопустимых утечек газа до подачи разрешения на работу горелочного оборудования

Основные технические характеристики

Рабочие параметры DUNGS VPS 504 определяют допустимые условия газового контроля, продолжительность испытательного цикла и требования к электрическому подключению. Конкретное исполнение устройства влияет на напряжение питания, степень защиты корпуса и доступные сигнальные выходы. Основные технические характеристики серии:

• Максимальное рабочее давление газа — 500 мбар, или 50 кПа,
• Контролируемый объем — от 0,1 до 4,0 л для стандартной области применения,

• Повышение давления встроенным насосом — приблизительно 20 мбар относительно давления на входе первого клапана,
• Продолжительность контрольного цикла — приблизительно 10–36 с в зависимости от объема и входного давления,
• Предельная чувствительность к утечке — не более 50 л/ч воздуха при установленных условиях испытания,
• Электропитание — 230 В переменного тока, 50 Гц, либо другие варианты напряжения в зависимости от исполнения,
• Диапазон питания исполнений постоянного тока — 20–30 В,
• Потребляемая полная мощность во время нагнетания давления — около 60 ВА,
• Потребляемая полная мощность в рабочем состоянии — около 17 ВА,
• Максимальный ток рабочего коммутационного выхода — 4 А,
• Максимальный ток выхода неисправности в соответствующих исполнениях — 1 А,
• Степень защиты корпуса S01, S02 и S03 — IP40,
• Степень защиты корпуса S04 и S05 — IP54,
• Рабочая температура для исполнения 230 В, 50 Гц — от −15 до +70 C,
• Рабочая температура для остальных указанных исполнений — от −15 до +60 C,
• Максимальная частота проверок — 20 циклов в час,
• Допустимая продолжительность включения управления — 100 %.

Максимальное давление 500 мбар позволяет использовать VPS 504 во многих газовых установках низкого давления. При этом контрольный объем ограничен 4 л. Для клапанных узлов с более вместительной промежуточной полостью требуется система, рассчитанная на соответствующий объем. Продолжительность испытания не является постоянной. При объеме менее 1,5 л и допустимом входном давлении проверка обычно занимает около 10 секунд. При увеличении объема время нагнетания возрастает и может достигать приблизительно 36 секунд.

Конструкция и основные компоненты

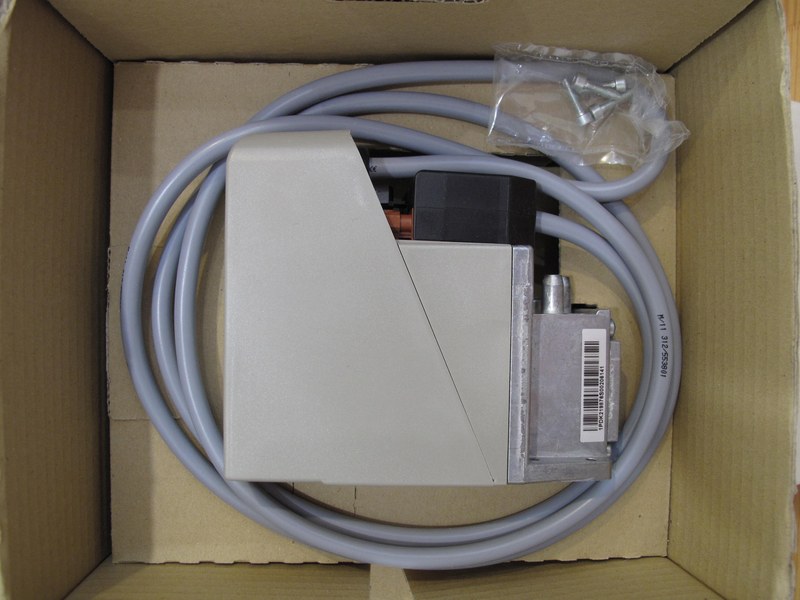

VPS 504 выполнена в виде компактного электромеханического блока, объединяющего узлы нагнетания давления, контроля и управления. Такая конструкция позволяет размещать устройство непосредственно на совместимой газовой арматуре с использованием предусмотренных присоединительных элементов. В состав конструкции входят следующие основные компоненты:

• Корпус, защищающий внутренние механические и электрические элементы от внешних воздействий,
• Электрический мотор-насос, обеспечивающий повышение давления в испытательной полости,
• Дифференциальное реле давления, контролирующее достижение требуемого перепада,
• Внутренний электромагнитный клапан, управляющий сообщением между газовыми полостями,
• Программный механизм управления, задающий последовательность контрольных операций,
• Электрические коммутационные контакты, передающие рабочий и аварийный сигналы,
• Световые индикаторы, отображающие результат испытания,
• Присоединительные каналы для связи с входной и промежуточной газовыми полостями,
• Электрические разъемы либо винтовые клеммы в зависимости от модификации,
• Сменный встроенный предохранитель номиналом 6,3 А с замедленным срабатыванием.

Мотор-насос является основным исполнительным элементом системы. Он подает газ из входной области в пространство между закрытыми клапанами, создавая требуемое испытательное давление.

Рабочие режимы и особенности управления

Система VPS 504 может интегрироваться в различные алгоритмы работы горелочного оборудования. Момент проведения проверки определяется схемой управления и последовательностью технологического пуска. Предусмотрены следующие варианты включения контроля в рабочий цикл:

• Проверка перед запуском горелки,
• Проверка во время предварительной продувки камеры сгорания,
• Проверка после отключения горелки.

Контроль перед запуском позволяет исключить переход к розжигу при обнаруженной негерметичности основных газовых клапанов. Проверка во время предварительной продувки используется там, где такая последовательность предусмотрена системой управления. Проверка после остановки позволяет выполнить испытание при завершении рабочего цикла горелки. Возможность такого режима зависит от конфигурации автоматики и предусмотренного алгоритма блокировок. Устройство не требует регулирования испытательного перепада давления непосредственно на месте монтажа. Основные параметры контрольного процесса заданы конструкцией. После кратковременного исчезновения электрического питания система предусматривает автоматическое повторное выполнение контрольного цикла. Дальнейший переход к работе горелки определяется результатом новой проверки.

Исполнения DUNGS VPS 504

Серия VPS 504 включает несколько конструктивных вариантов, различающихся электрическими подключениями и функциональными особенностями. Газовый принцип контроля остается одинаковым, однако электрическая совместимость с автоматикой зависит от конкретного исполнения. Основные варианты серии имеют следующие особенности:

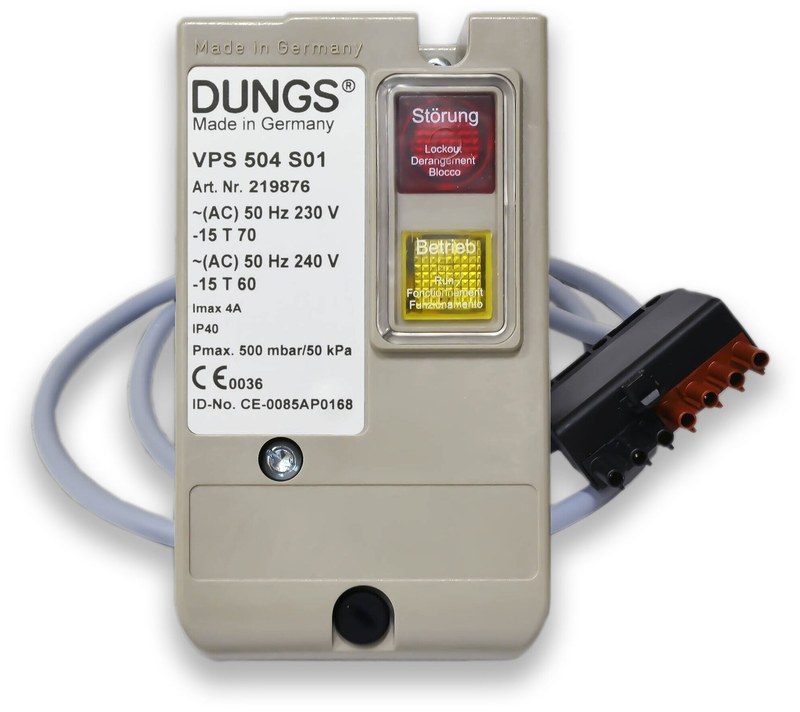

• VPS 504 S01 — исполнение с семиполюсным штекерным подключением и степенью защиты IP40,
• VPS 504 S02 — исполнение со штекерным подключением и дополнительными возможностями вывода сигнала неисправности,
• VPS 504 S03 — исполнение со специальной схемой взаимодействия с аварийным сигналом горелочного автомата,
• VPS 504 S04 — исполнение с винтовыми электрическими зажимами, кабельным вводом PG 13,5 и степенью защиты IP54,
• VPS 504 S05 — исполнение с винтовыми зажимами и питанием постоянного тока в диапазоне 20–30 В,
• VPS 504 S06 — исполнение, представленное в том числе в вариантах для оборудования североамериканского рынка.

Для исполнений S01, S02 и S03 применяется штекерное подключение. В вариантах S04 и S05 электрические соединения размещаются под крышкой корпуса. При использовании сигнальных выходов необходимо учитывать допустимую коммутационную нагрузку. Аварийный выход предназначен для передачи информации о неисправности и не должен применяться как самостоятельное разрешение на розжиг. Различия между модификациями особенно важны при замене ранее установленного устройства, поскольку одинаковое обозначение VPS 504 не гарантирует совпадения электрических схем.

Применение в промышленных установках

DUNGS VPS 504 используется в оборудовании, где подача газообразного топлива осуществляется через автоматические запорные клапаны. В таких установках контроль герметичности служит частью общей последовательности безопасного управления топливоподачей. Основные направления промышленного применения:

• Газовые горелки водогрейных и паровых котлов,
• Промышленные теплогенераторы различной мощности,
• Технологические печи с автоматизированной подачей газового топлива,
• Сушильные установки с газовыми нагревателями,
• Котельные системы промышленного теплоснабжения,
• Газовые воздухонагреватели производственных помещений,
• Автоматизированные горелочные блоки технологического оборудования.

Таким образом, DUNGS VPS 504 представляет собой специализированную систему контроля герметичности автоматических газовых клапанов. Ее функциональные возможности основаны на создании испытательного перепада давления и последующей оценке состояния замкнутого участка газопровода. Компактная конструкция, встроенный насос, дифференциальное реле давления и электрические коммутационные выходы позволяют использовать устройство совместно с промышленной горелочной автоматикой.
