Газовый клапан DUNGS DMV 525/12: надежное решение для промышленных газовых систем

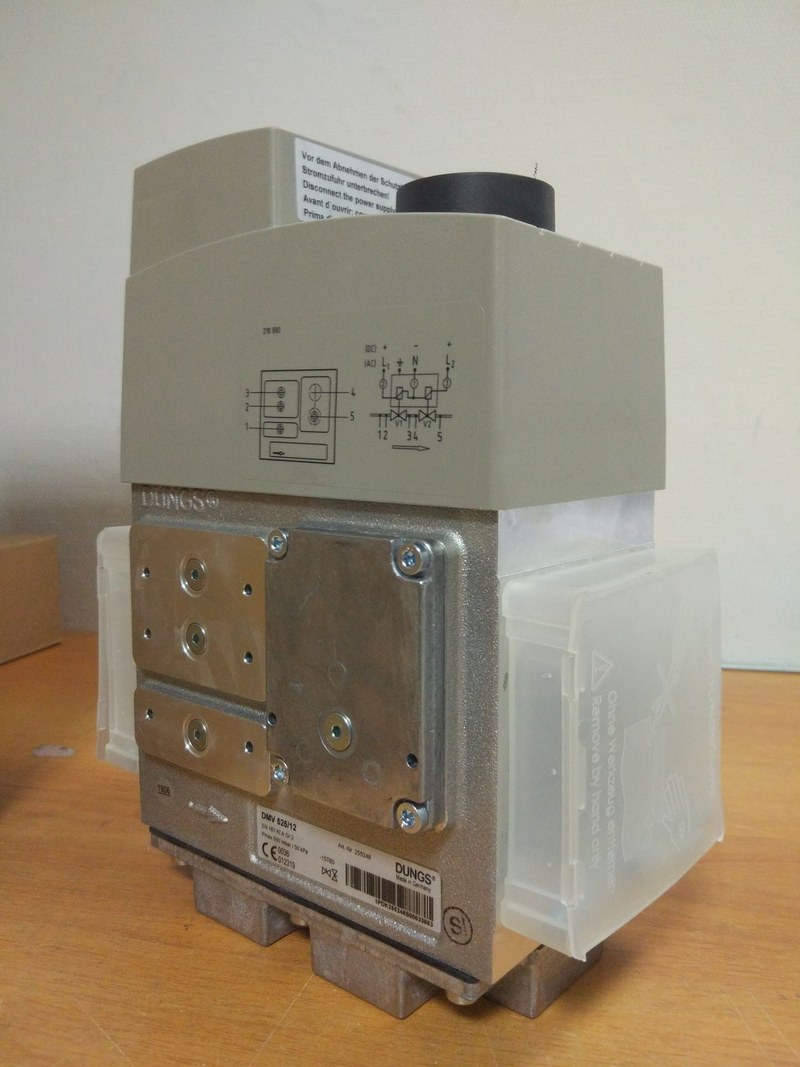

DUNGS DMV 525/12 — двойной электромагнитный клапан для автоматического перекрытия газового потока в топливных системах. В одном корпусе размещены два независимых предохранительных клапана: такая компоновка позволяет организовать последовательное запирание газа перед горелкой. При отключении питания оба клапана закрываются, прекращая подачу топлива. Устройство применяют в составе газовых рамп промышленных горелок, котлов и теплогенераторов. Оно выполняет функцию запорного элемента и взаимодействует с автоматикой горения, которая управляет его катушками в соответствии с последовательностью пуска и останова установки.

Технические характеристики

DMV 525/12 относится к серии двойных клапанов DUNGS DMV/12. Модель рассчитана на монтаж в газовую линию с резьбовым присоединением Rp 2, что соответствует условному диаметру DN 50. Основные параметры устройства:

• максимальное рабочее давление — 500 мбар, или 50 кПа;
• тип клапанов — два автоматических предохранительных запорных клапана класса A, группы 2;
• время открытия и закрытия — менее 1 секунды;
• номинальное напряжение — 230 В переменного тока, 50–60 Гц; предусмотрены исполнения с другими напряжениями;
• потребляемая мощность при удержании — около 2 × 16 Вт, пусковая — около 2 × 65 Вт;
• степень защиты корпуса электрической части — IP54, продолжительность включения — 100%;
• допустимая температура окружающей среды — от −15 до +60 C;
• масса — около 7 кг.

Параметры мощности приведены для питания 230 В переменного тока при температуре +20 C. При проектировании газовой рампы необходимо сверять напряжение конкретного исполнения с выходами системы управления горелкой. dungs.com

Конструкция и принцип действия

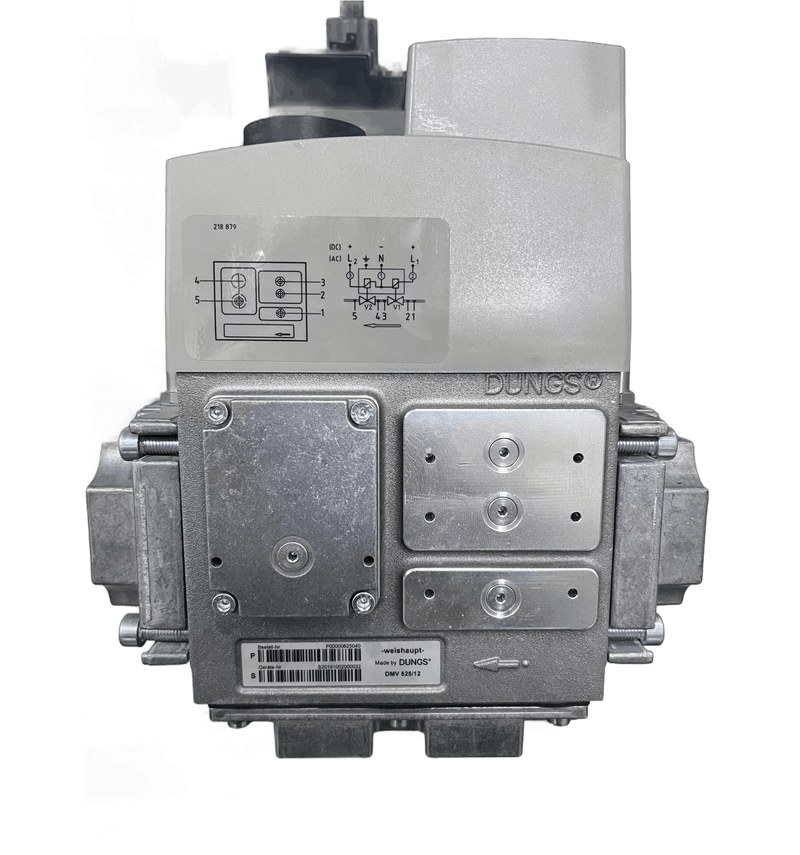

Компактный корпус объединяет два клапанных узла — V1 и V2. Каждый включает электромагнитную катушку, подвижный сердечник и запирающий элемент с уплотнением. В газопроводной части применяются алюминий и сталь; уплотнения седел выполнены на основе NBR. Встроенный фильтрующий элемент задерживает загрязнения перед первым клапаном, однако для защиты всей газовой линии изготовитель рекомендует устанавливать отдельный фильтр перед DMV. В стандартном исполнении DMV/12 оба клапана нормально закрытые, быстродействующие и открываются при подаче напряжения. Последовательность работы выглядит так:

• автоматика горелки подаёт управляющее напряжение на катушки;
• электромагниты перемещают сердечники и открывают проходы V1 и V2;
• газ поступает дальше по рампе к горелке;
• при снятии напряжения клапанные элементы возвращаются в закрытое положение;
• поток газа перекрывается менее чем за одну секунду.

Клапаны могут открываться раздельно или параллельно в зависимости от схемы управления. Двойная конструкция предусматривает два последовательно установленных запорных барьера, но сама по себе не заменяет систему контроля герметичности, если такая проверка требуется проектом установки.

Монтаж и эксплуатация

DMV 525/12 устанавливают в закрытых помещениях или в условиях, соответствующих допустимому температурному диапазону и степени защиты. Монтажное положение допускает расположение катушек вертикально вверх или горизонтально. Направление движения газа и ориентацию клапана проверяют по маркировке на корпусе. При монтаже важно учитывать следующие требования:

• трубопровод должен быть очищен от окалины, стружки и других загрязнений;
• резьбовое соединение Rp 2 следует герметизировать способом, совместимым с газовой средой;
• корпус клапана необходимо защищать от механической нагрузки со стороны трубопровода;
• электрическое подключение выполняют через разъём по DIN EN 175301-803;
• перед вводом в эксплуатацию проверяют герметичность соединений и работу каждого клапана в составе системы.

Модель предназначена для сухих газов семейств 1, 2 и 3, а также других нейтральных газообразных сред в пределах условий изготовителя. Для газов с содержанием сероводорода допускается не более 0,1% по объёму при соблюдении требований к сухости. Клапан не следует использовать за пределами рабочего давления, температурного диапазона или совместимости материалов с конкретной средой. dungs.com

Применение в промышленных системах

Двойной клапан устанавливают перед горелками, где автоматике необходимо быстро разрешать или прекращать подачу топлива. Он применяется в отопительных котельных, теплогенераторах, сушильных и термических установках, а также в другом оборудовании с газовым сжиганием. При включении клапан пропускает поток к горелке, а при останове или аварийном сигнале закрывается по команде системы управления. К DMV могут подключаться совместимые принадлежности газовой рампы, в том числе реле давления и сигнализатор закрытого положения. Их конфигурацию определяют схемой установки: наличие дополнительного компонента влияет на доступное место для монтажа остальных элементов.

Таким образом, DUNGS DMV 525/12 объединяет два быстродействующих предохранительных клапана в одном корпусе и рассчитан на газовые линии с присоединением Rp 2 и рабочим давлением до 500 мбар. Быстрое закрытие, встроенный фильтр и возможность раздельного управления клапанами делают его функциональным элементом автоматики промышленных горелочных систем. Компания «Олниса» выступает поставщиком промышленного оборудования на территории России и стран СНГ. В ассортименте компании представлены компоненты для газовых и тепловых систем, включая оборудование для промышленных установок.
