Электропривод ESBE ARA661 12101300 для стабильной работы отопительного контура

ESBE ARA661 с артикулом 12101300 — компактный электропривод серии ARA600, предназначенный для поворота ротационного смесительного клапана. Он преобразует команды автоматики в движение штока клапана и тем самым помогает изменять соотношение потоков в системе. Привод рассчитан на питание 230 В переменного тока и управляется трёхпозиционным сигналом. В отопительных и других гидравлических установках такой узел поддерживает заданный режим смешения: контроллер подаёт команду на открытие, закрытие или остановку привода, а клапан меняет положение рабочего органа. ARA661 — именно привод, а не клапан: его характеристики не определяют пропускную способность или допустимые параметры теплоносителя. Они зависят от совместимой арматуры.

Основные характеристики

ARA661 применяется для автоматизированного поворота смесительных клапанов. Производитель указывает совместимость серии ARA600 с поворотными клапанами DN 15–50; для установки на клапан используют адаптерный комплект, который поставляется с приводом. Основные параметры модели:

• Артикул — 12101300, обозначение — ARA661;
• питание — 230 В переменного тока;
• управление — трёхпозиционное, сигнал SPDT;
• время поворота на 90 — 120 секунд;
• максимальный крутящий момент — 6 Н·м;
• рабочий диапазон поворота — 90;
• потребляемая мощность для приводов серии при питании 230 В — 5 В·А;
• степень защиты корпуса — IP41, класс защиты — II;
• температура окружающей среды — от −5 до +55 C;
• масса — около 0,4 кг;
• длина штатного кабеля — 1,5 м.

Время 120 секунд означает, что полный поворот на 90 занимает две минуты. Такое движение позволяет плавно изменять положение клапана в ответ на команду автоматики. Крутящий момент 6 Н·м характеризует усилие на выходном валу; совместимость привода с конкретным клапаном проверяют по требованиям к монтажу и механической нагрузке.

Конструкция и принцип действия

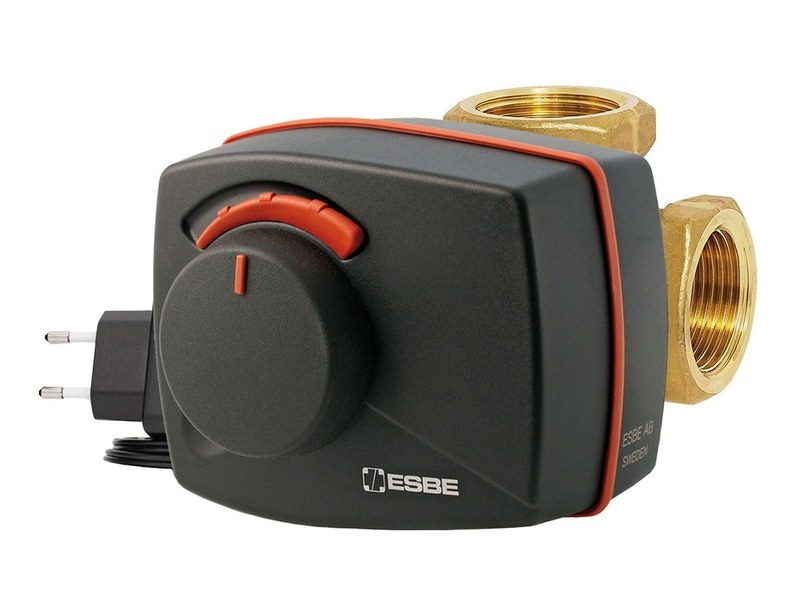

В корпусе привода размещены электрический двигатель, редуктор и выходной механизм. Редуктор снижает скорость вращения двигателя и передаёт усилие на шток смесительного клапана. Сверху расположен элемент ручного управления, с помощью которого клапан можно повернуть без автоматического сигнала. Для этого предусмотрено движение «нажать и повернуть». Трёхпозиционное управление задаёт направление движения: автоматика подаёт сигнал на поворот в одну сторону или в другую, а при отсутствии команды привод останавливается. По мере изменения положения клапана меняется соотношение проходных сечений его каналов. Таким образом регулируется смешение потоков. ARA661 сам по себе не измеряет температуру и не формирует алгоритм регулирования: эти функции выполняет внешний контроллер с датчиками. В модели ARA661 нет предварительно установленного вспомогательного переключателя. В линейке ARA600 такие исполнения обозначаются отдельно, например ARA662; при необходимости коммутации дополнительной цепи нужно учитывать соответствующую модификацию или отдельно предусмотренный комплект.

Монтаж и эксплуатация

Привод устанавливают на совместимый поворотный клапан с помощью адаптерного комплекта. До монтажа проверяют соответствие посадочного интерфейса и свободный ход штока. После механического крепления выполняют электрическое подключение к цепи 230 В и выходам трёхпозиционного управления, соблюдая схему конкретного контроллера. При монтаже и обслуживании учитывают следующие условия:

• перед подключением и работами с проводкой питание отключают;
• в стационарной установке перед приводом предусматривают многополюсный выключатель-разъединитель;
• корпус размещают в пределах допустимой температуры от −5 до +55 C;
• степень IP41 предполагает защиту от твёрдых предметов установленного класса и вертикально падающих капель, поэтому привод не следует размещать там, где возможны струи воды или интенсивное запыление;
• положение клапана и направление вращения проверяют при пробном запуске;
• ручное управление используют с учётом инструкции и без приложения чрезмерного усилия.

Эксплуатационные ограничения определяются как параметрами самого ARA661, так и характеристиками клапана, на который он установлен. В частности, допустимые температура и давление рабочей среды относятся к клапану и трубопроводной системе, а не к электроприводу. При неисправности автоматики привод не заменяет температурный датчик, защиту от перегрева или другие элементы управления.

Применение в системах

ARA661 используют в отопительных узлах, где требуется моторизованное управление смесительным клапаном. В зависимости от конфигурации системы узел может изменять температуру подачи в отопительный контур, управлять распределением потоков в гидравлической схеме или поддерживать заданный режим смешения. Привод серии ARA600 рассчитан на применение с клапанами ESBE ряда VRG и VRB, а также с другими указанными производителем сериями при наличии подходящего адаптера. Скорость поворота 120 секунд на 90 подходит для систем, где положение клапана должно изменяться постепенно. Для стабильной работы важны корректное подключение направления команд, согласование привода с клапаном и настройка контроллера по параметрам конкретного контура.

Таким образом, ESBE ARA661 12101300 — электропривод с питанием 230 В, трёхпозиционным управлением, поворотом на 90 за 120 секунд и максимальным моментом 6 Н·м. Он автоматизирует перемещение совместимого смесительного клапана, но работает в составе системы с внешним контроллером и не заменяет сам клапан или средства измерения. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В её ассортименте представлены изделия для комплектации инженерных и производственных систем.
