Преобразователи частоты Emotron AC Drive для управления электродвигателями
Частотные преобразователи Emotron AC Drive регулируют скорость и момент вращения электродвигателей переменного тока. Изменяя частоту и напряжение на выходе, устройство позволяет управлять приводом в соответствии с нагрузкой технологической установки. Это помогает контролировать производительность оборудования, уменьшать механические нагрузки при запуске и точнее поддерживать заданный режим процесса.
Семейства и технические характеристики
Параметры преобразователя определяются серией, напряжением сети, номинальным током, режимом нагрузки и вариантом монтажа. Поэтому мощность двигателя следует рассматривать вместе с током и допустимой перегрузкой, а не как единственный критерий выбора. Для серий FDU и VFX в технических документах указаны следующие особенности:
- FDU предназначена прежде всего для нагрузок с переменным моментом, характерных для насосов и вентиляторов,
- VFX рассчитана на постоянный момент и динамичные режимы, где важны точность скорости и управления моментом,
- для отдельных исполнений указаны классы напряжения FDU48 — 230–480 В, FDU52 — 440–525 В и FDU69 — 500–690 В,
- предусмотрены варианты исполнения IP20 и IP54; степень защиты зависит от конструкции и модели,
- для этой модели также указана максимальная выходная сила тока 3,8 А.
В каталоге для отдельных моделей приводится кратковременная перегрузочная способность: 120 % на одну минуту в течение каждого десятиминутного интервала для нормального режима и 150 % на одну минуту для тяжёлого режима. Эти значения относятся к конкретным условиям эксплуатации и не являются общими для любого преобразователя Emotron. Фактические параметры зависят от модели, температуры и выбранного режима нагрузки.
Конструкция и принцип работы

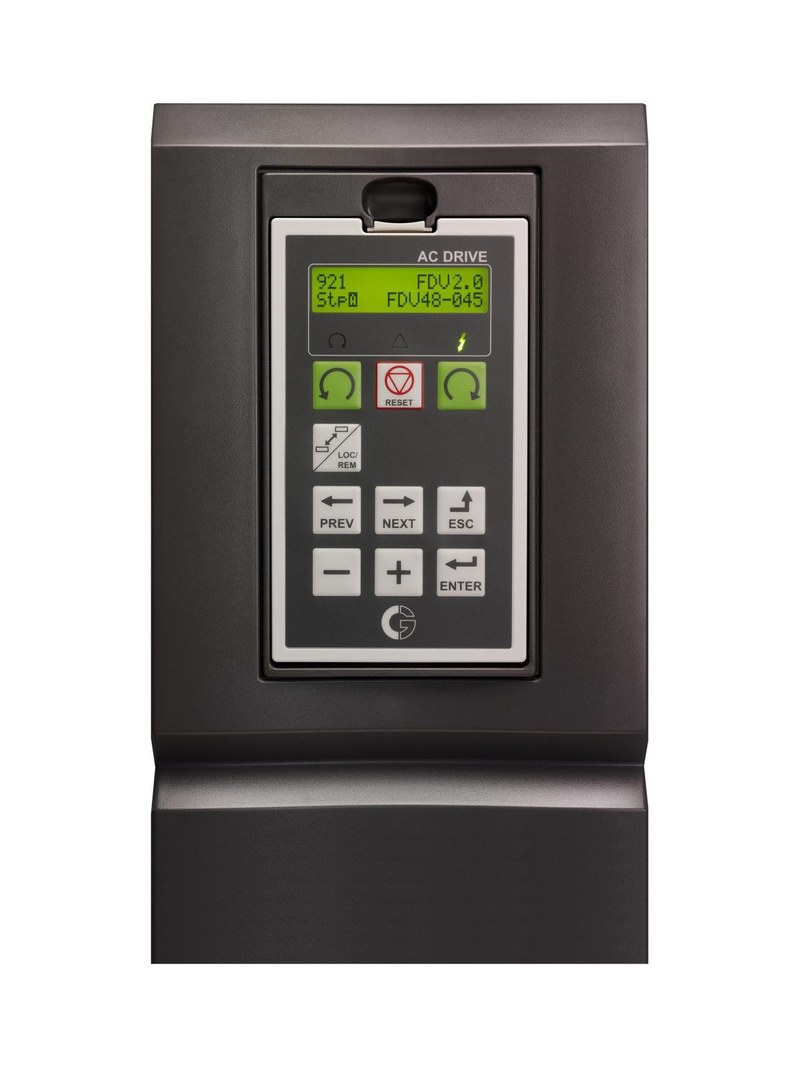

Частотный преобразователь преобразует параметры питающей сети, чтобы сформировать выходное напряжение и частоту, необходимые двигателю. Работа электронных компонентов и алгоритмов управления позволяет изменять скорость вращения двигателя и удерживать требуемый режим. Внутри устройства находятся силовой преобразователь, управляющая электроника, цепи входных и выходных подключений и система отвода тепла. Панель управления используется для настройки параметров и контроля состояния привода. Для интеграции с автоматизированной системой могут применяться дополнительные платы связи; производитель указывает варианты для промышленных сетей, включая PROFINET, EtherNet/IP, Modbus и другие интерфейсы — доступность зависит от комплектации. Принцип управления различается между семействами. FDU использует управление по закону V/Hz, тогда как VFX основана на прямом управлении моментом. В каталоге VFX это связывается с точным контролем скорости и динамичным изменением момента, что важно для механизмов с меняющейся нагрузкой.
Функции и режимы управления
Набор функций определяется моделью и установленными опциями. В общей структуре частотных приводов Emotron предусмотрены настройки разгона и торможения, ограничение рабочих параметров, управление через панель или внешние сигналы, а также обмен данными с системой автоматизации. Для VFX доступны опции энкодера и управления крановыми механизмами; для ряда исполнений FDU и VFX предусмотрена функция безопасного отключения момента STO. В насосных и вентиляционных установках плавная регулировка скорости помогает изменять производительность без частых механических переключений. В механизмах с постоянным моментом преобразователь обеспечивает управляемый разгон и поддерживает работу двигателя при изменении нагрузки в допустимых пределах. Настройка должна учитывать характеристики двигателя и оборудования: неверно заданные пределы частоты или времени разгона могут вызвать перегрузку либо нестабильную работу процесса.
Монтаж и эксплуатация
Преобразователь устанавливают в шкафу или на предусмотренной для конкретного исполнения поверхности. Для моделей IP20 нужна дополнительная защита от пыли, влаги и случайного контакта; исполнение IP54 рассчитано на более защищённую конструкцию корпуса, но его допустимые условия эксплуатации также определяются паспортом. При подключении необходимо сопоставить напряжение питающей сети с обозначением модели, проверить номинальный ток двигателя и правильно подключить силовые и управляющие цепи. Кабели двигателя и питания прокладывают с учётом требований электромагнитной совместимости. Перед монтажом, обслуживанием или проверкой оборудование отключают от сети и выдерживают время, указанное в инструкции конкретного преобразователя: накопительные конденсаторы могут сохранять опасное напряжение после отключения. Работа устройства зависит от температуры, вентиляции, чистоты воздушных каналов и соблюдения допустимого режима нагрузки. Загрязнение радиатора или ограниченный приток воздуха ухудшают охлаждение силовой части. При частых пусках, длительной работе на низкой скорости или повышенной температуре двигателя требуется учитывать тепловые ограничения всей приводной системы.
Таким образом, Emotron AC Drive — семейство частотных преобразователей для управления промышленными электродвигателями. Серия FDU ориентирована преимущественно на нагрузки с переменным моментом, а VFX — на механизмы с постоянным моментом и повышенными требованиями к динамике привода. Разнообразие классов напряжения, мощностей и вариантов исполнения позволяет использовать устройства в насосных, вентиляционных и производственных системах. Компания «Олниса» выступает поставщиком промышленного оборудования на территории России и стран СНГ. В ассортименте компании представлены решения для предприятий и промышленных объектов; поставки Emotron AC Drive позволяют включать частотные преобразователи в состав систем управления электроприводом.
