УЗО DEKraft УЗО-03 14208DEK: надежная защита электрических сетей от токов утечки
Устройство защитного отключения DeKraft 14208DEK предназначено для отключения электрической цепи при появлении тока утечки. Оно помогает снизить риск поражения человека электрическим током и возгорания из-за повреждения изоляции. УЗО устанавливают в распределительных щитах жилых, общественных и производственных зданий — там, где требуется дополнительная защита однофазных линий. Модель относится к электромеханическим аппаратам дифференциальной защиты. По маркировке 14208DEK это двухполюсное УЗО с номинальным током 40 А, уставкой дифференциального отключения 30 мА и характеристикой типа AC. Устройство реагирует на переменный дифференциальный ток, но не защищает линию от перегрузки и короткого замыкания.
Основные характеристики
УЗО сравнивает токи, проходящие по фазному и нулевому проводникам. В исправной цепи их значения близки. Если часть тока уходит на землю — например, через повреждённую изоляцию или корпус оборудования, — возникает разница. Когда она достигает порога срабатывания, аппарат размыкает контакты. Основные параметры DeKraft 14208DEK:
- номинальное напряжение — 230 В для однофазной сети;
- номинальная частота — 50 Гц;
- номинальный ток — 40 А;
- номинальный отключающий дифференциальный ток — 30 мА;
- число полюсов — 2;
- тип дифференциального тока — AC;
- способ установки — на DIN-рейку в распределительном щите.
Ток 40 А показывает, какую длительную нагрузку аппарат способен пропускать в предусмотренных изготовителем условиях. Уставка 30 мА задаёт чувствительность защиты: при превышении этого значения УЗО должно отключить цепь. Фактические время и условия срабатывания определяются паспортом изделия и применимыми нормами. Характеристика AC означает, что устройство реагирует на синусоидальный переменный дифференциальный ток. При наличии оборудования с электронными преобразователями, выпрямителями или импульсными блоками питания тип защиты следует выбирать с учётом возможной формы тока утечки и документации подключаемых приборов.
Конструкция и принцип работы

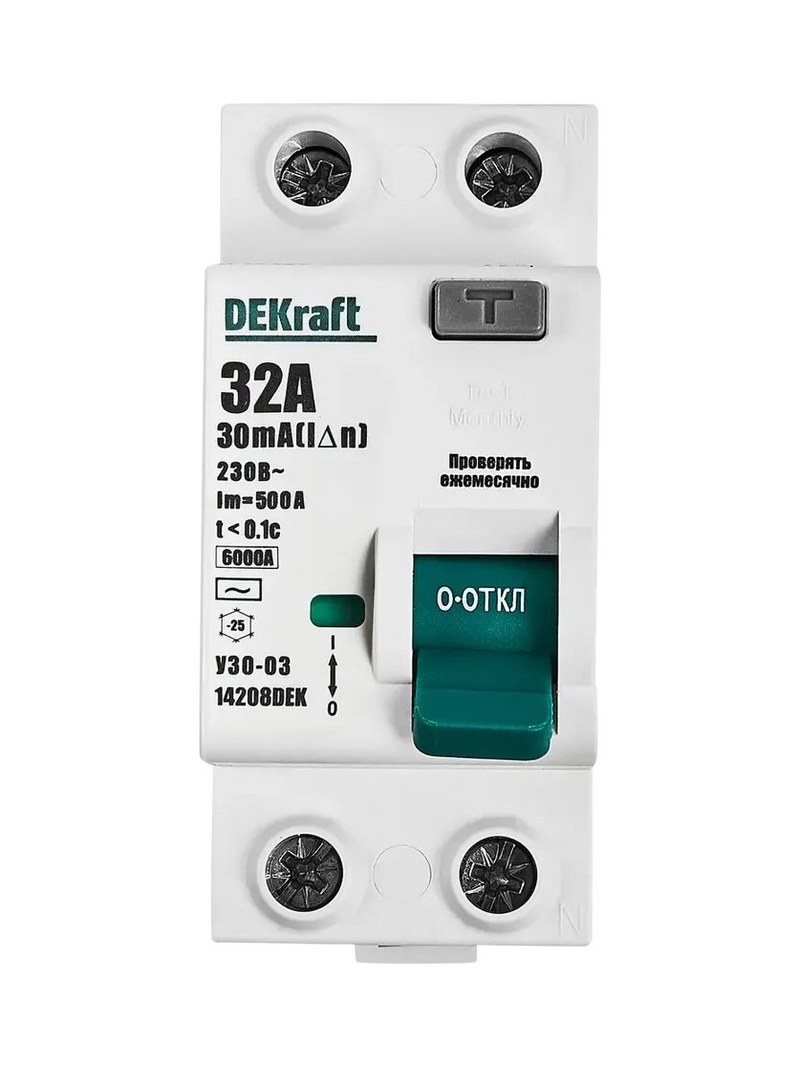

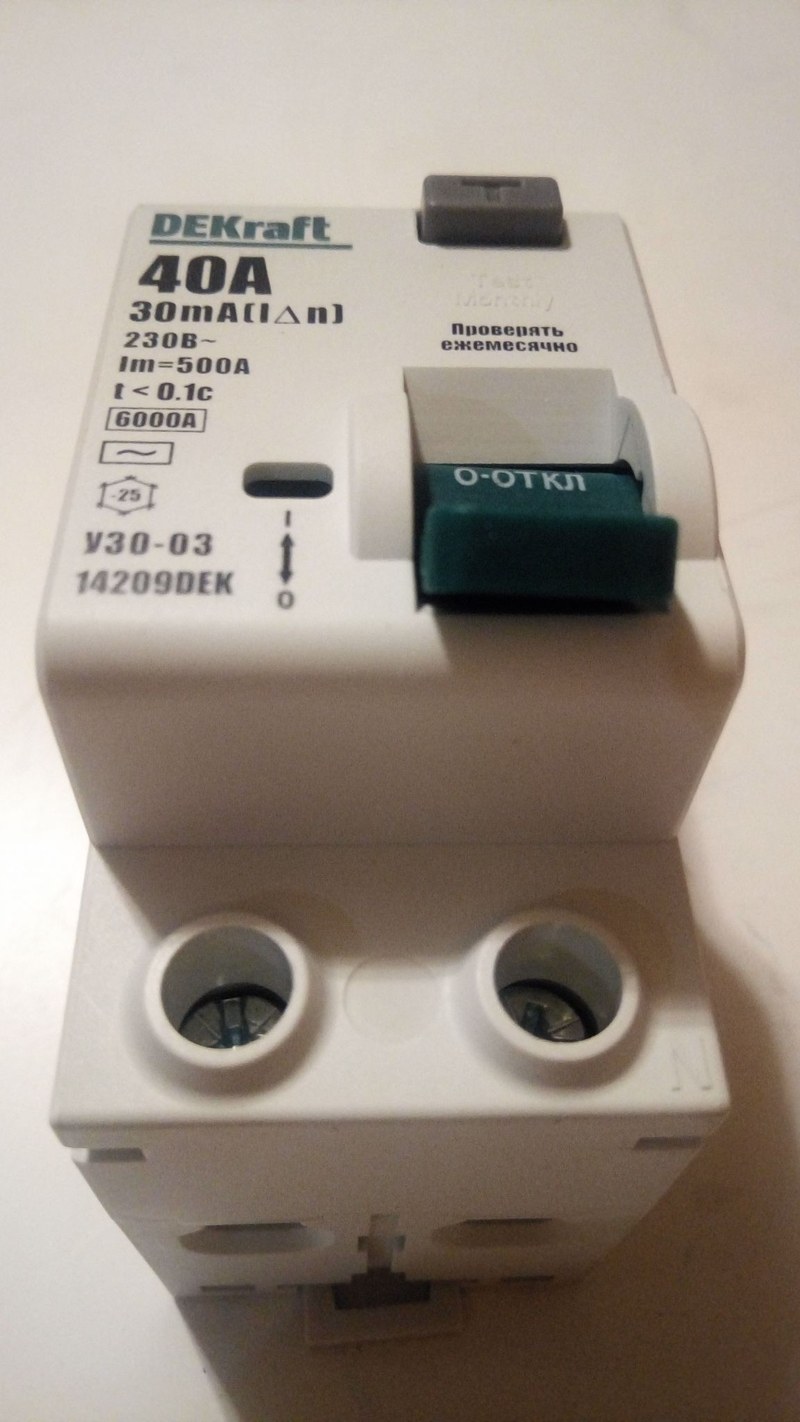

Корпус аппарата выполнен для установки в модульный распределительный щит. Внутри находятся контактный механизм, дифференциальный трансформатор, механизм расцепления и кнопка проверки. На лицевой панели размещаются рукоятка управления и маркировка для идентификации модели и её параметров. При нормальной работе токи в фазном и нулевом проводниках взаимно компенсируют магнитные потоки в дифференциальном трансформаторе. Утечка нарушает равновесие. Возникший сигнал воздействует на расцепитель, который освобождает механизм и размыкает оба полюса. Одновременное отключение фазы и нейтрали отделяет защищаемую цепь от питания. Кнопка «Тест» создаёт искусственный дисбаланс токов. При исправном аппарате её нажатие должно привести к отключению. Проверка подтверждает работоспособность механизма в момент тестирования, но не заменяет измерений и регламентных испытаний электроустановки.
Подключение и эксплуатация
УЗО устанавливают в щите на DIN-рейку и подключают к фазному и нулевому проводникам защищаемой линии. Вход и выход соединяют согласно схеме на корпусе и документации устройства. Нулевой проводник после УЗО должен оставаться изолированным от нейтралей других групп и защитного проводника PE: смешение нейтралей может вызвать ложные срабатывания или нарушить работу защиты. При монтаже необходимо учитывать следующие условия:
- сечение проводников и способ их прокладки выбирают по расчётному току и действующим требованиям;
- клеммы затягивают с моментом, указанным изготовителем;
- цепи после УЗО разделяют так, чтобы рабочие нулевые проводники разных групп не соединялись между собой;
- перед обслуживанием щита напряжение снимают и проверяют отсутствие питания;
- кнопку «Тест» используют с периодичностью, указанной в эксплуатационной документации.
УЗО не следует считать самостоятельной защитой от всех видов аварий. Для защиты проводки от перегрузки и короткого замыкания перед ним или после него устанавливают автоматический выключатель с подходящими параметрами. Номиналы аппаратов согласуют с допустимым током кабеля и условиями сети. Также УЗО не заменяет защитное заземление: корректно выполненная система PE остаётся важной частью электробезопасности.
Применение в электроустановках
Двухполюсное исполнение подходит для однофазных цепей, где требуется отключать фазу и нейтраль. Номинал 40 А позволяет применять аппарат в линиях с соответствующей расчётной нагрузкой при условии правильного выбора кабеля и защиты от сверхтоков. DeKraft 14208DEK может использоваться в групповых щитах для защиты розеточных или отдельных силовых линий. Уставка 30 мА применяется в цепях, где требуется защита от опасных токов утечки. Конкретная схема зависит от назначения помещения, характера нагрузки и требований проекта. При подключении оборудования с электронными компонентами необходимо проверить совместимость типа AC с ожидаемыми токами утечки. Если нагрузка способна создавать пульсирующую или постоянную составляющую, может потребоваться УЗО другого типа. Выбор аппарата проводят по документации оборудования и проектным требованиям.
Таким образом, DeKraft 14208DEK — двухполюсное УЗО для однофазных сетей с номинальным током 40 А и дифференциальной уставкой 30 мА. Оно отключает цепь при обнаружении утечки переменного тока и может применяться как часть комплексной защиты электроустановки. Для надёжной работы необходимо правильно подключить фазу и нейтраль, согласовать аппарат с автоматическим выключателем и учитывать тип подключаемой нагрузки. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены электротехнические устройства и оборудование для производственных и распределительных систем. При заказе DeKraft 14208DEK следует сверять маркировку и комплектность поставки с требованиями конкретного проекта.
