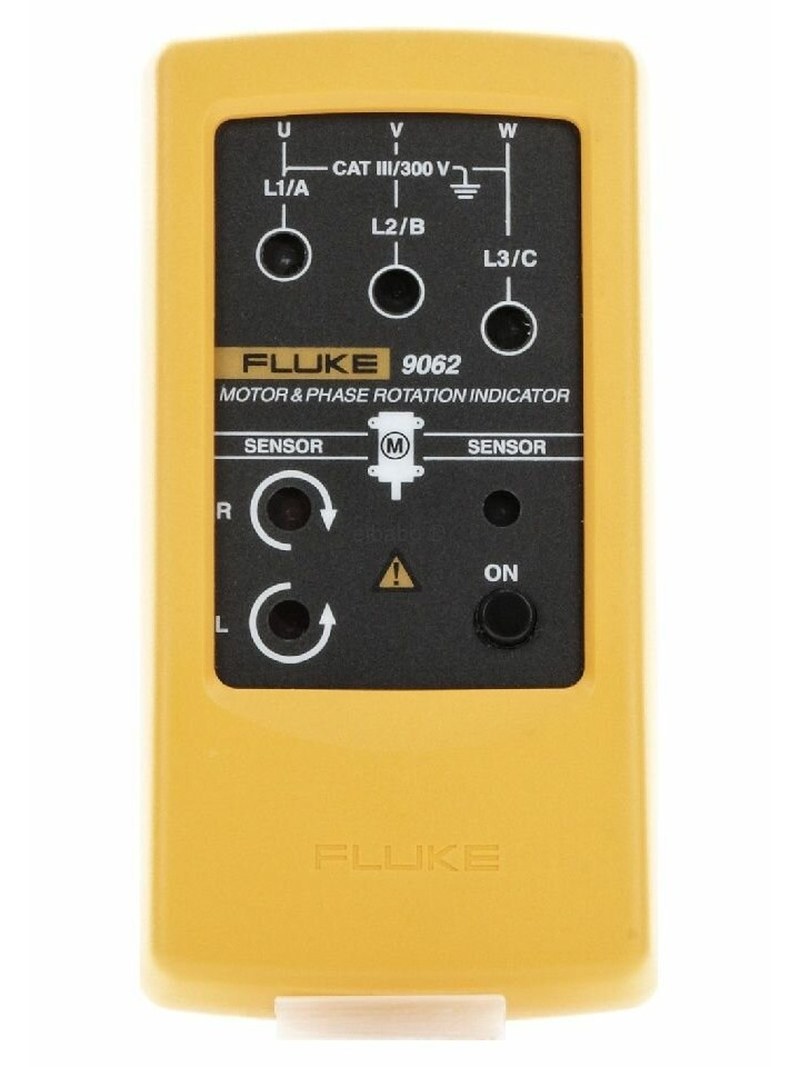

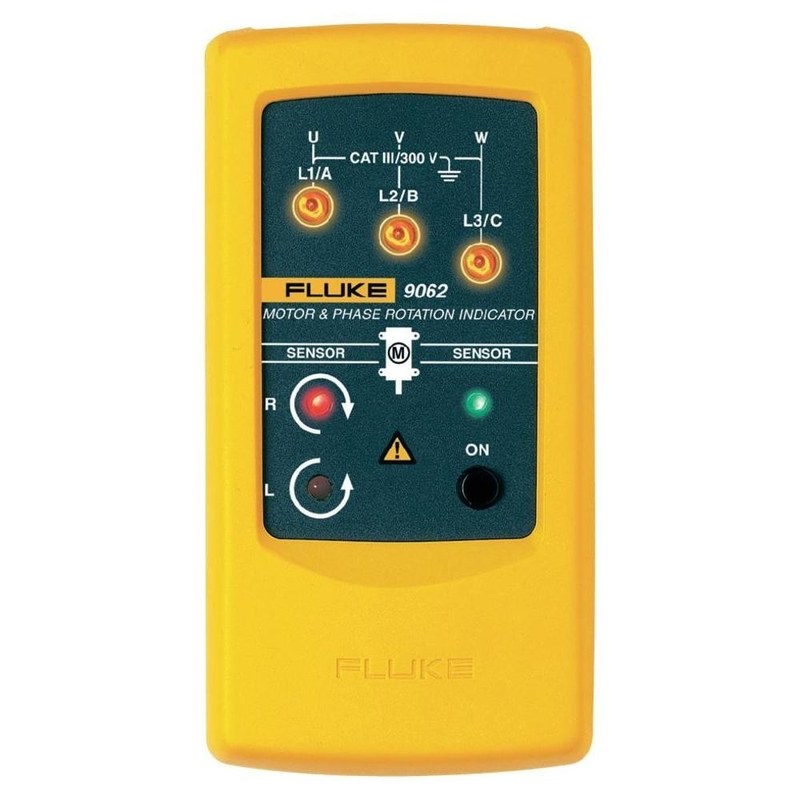

Индикатор чередования фаз Fluke 9062 — проверка направления вращения трехфазных электродвигателей

Fluke 9062 — электрический тестер, предназначенный для определения последовательности фаз и проверки направления вращающегося магнитного поля в трехфазных системах. Устройство используется при подключении электродвигателей, испытаниях электроустановок и обслуживании промышленной автоматики. Прибор позволяет определить порядок чередования фаз по электрическим соединениям, а также исследовать направление вращения двигателя бесконтактным методом. Последняя функция особенно полезна для механизмов, у которых вал закрыт корпусом или соединен с рабочим агрегатом. Fluke 9062 предназначен для эксплуатации в профессиональных электротехнических системах и оснащен световой индикацией результатов. Контроль выполняется с использованием измерительных проводов либо предусмотренного режима обнаружения вращения.

Технические характеристики

Основные параметры Fluke 9062:

• производитель — Fluke,
• категория — индикатор чередования фаз и направления вращения,
• модель — 9062,
• максимальное контролируемое напряжение — 400 В,
• диапазон индикации фаз — 120–400 В AC,
• частотный диапазон — 2–400 Гц,
• режим работы — непрерывный,
• определение направления вращения двигателя — предусмотрено,
• бесконтактное определение направления — предусмотрено,
• категория безопасности — CAT III 300 В,
• степень защиты — IP40,
• температура эксплуатации — от 0 до +40 °C,
• максимальная высота эксплуатации — 2000 м,
• габариты — 124 × 61 × 27 мм,
• питание — батарея 9 В,
• комплектация — три измерительных провода, щупы и зажимы.

Принцип работы

При подключении к трехфазной сети электронная система прибора регистрирует последовательность изменения фазных напряжений. На основании временных соотношений между сигналами определяется направление вращающегося электрического поля. Результат отображается посредством соответствующей индикации. Это позволяет оценить правильность фазного подключения перед вводом трехфазного оборудования в эксплуатацию. В отдельном режиме прибор позволяет определять направление вращения электродвигателя без механического контакта с его валом. Такой способ используется для оценки вращающегося магнитного поля при соблюдении требований инструкции. Измерительные зажимы имеют конструкцию, предназначенную для подключения к соответствующим контактам промышленной электрической аппаратуры. При использовании необходимо учитывать, что определение чередования фаз не заменяет проверку сопротивления изоляции или других защитных параметров электрической установки.

Области применения

Fluke 9062 используется при работе с трехфазными электрическими системами:

• асинхронные электродвигатели,
• насосные агрегаты,
• вентиляционные установки,
• компрессоры,
• трехфазные распределительные щиты,
• станочное оборудование,
• пусконаладочные испытания,
• промышленные приводные системы,
• электрические вводы оборудования,
• технологические механизмы с заданным направлением вращения.

Компания «Олниса» осуществляет поставки индикаторов чередования фаз Fluke 9062 для промышленной электротехники. В ассортимент входят контрольно-измерительные устройства для трехфазных сетей.

Преимущества

Основные эксплуатационные достоинства модели:

• быстрое определение последовательности фаз,
• возможность проверки направления вращения,
• использование без механического доступа к валу в предусмотренном режиме,
• компактность переносного исполнения,
• наглядная индикация результата,
• удобство подключения к трехфазной аппаратуре,
• сокращение риска неправильного подключения электродвигателя,
• универсальность для промышленного оборудования,
• надежность при соблюдении категории безопасности,
• простота применения в эксплуатационных проверках.

Таким образом, Fluke 9062 представляет собой индикатор чередования фаз для сетей напряжением до 400 В. Устройство определяет последовательность фаз и направление вращения электродвигателей, включая предусмотренный бесконтактный режим. Компания «Олниса» поставляет индикаторы Fluke 9062 для промышленных предприятий. Приборы контроля трехфазных электрических систем входят в ассортимент компании.
