Телефонный тестовый комплект Fluke Networks TS25D 25501109 — диагностика аналоговых линий связи

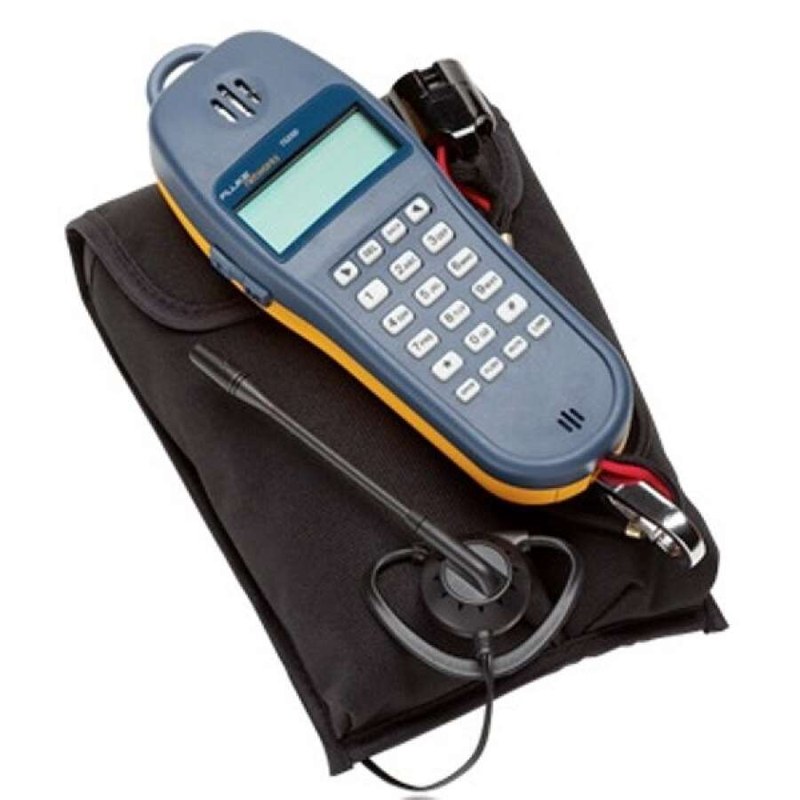

Fluke Networks TS25D — профессиональный телефонный тестовый аппарат, предназначенный для проверки аналоговых телефонных линий, контроля наличия электрического питания и диагностики соединений. Изделие используется в кабельных системах связи и телекоммуникационных распределительных узлах. Модель с номером комплекта 25501109 поставляется с соединением ABN, защитным чехлом и наушником. Это обеспечивает возможность выполнения проверок на удаленных участках линии и в технических помещениях. Прибор поддерживает тональный и импульсный набор, обладает встроенной памятью телефонных номеров и предусматривает средства защиты при обнаружении недопустимых электрических условий.

Технические характеристики

Основные электрические и функциональные показатели TS25D:

• производитель — Fluke Networks,
• категория — телефонный линейный тестовый аппарат,
• модель — TS25D,
• номер комплекта — 25501109,
• тип подключения комплекта — ABN,
• состав комплекта — прибор, чехол и наушник,
• поддержка набора — тональный и импульсный,
• количество ячеек ускоренного набора — 10,
• максимальная длина номера в памяти — 23 цифры,
• входное сопротивление при положении Off-Hook — около 150 Ом DC,
• сопротивление в режиме On-Hook — более 1 МОм DC,
• импеданс в речевом режиме — 600 Ом,
• рабочий речевой диапазон — 300–3400 Гц,
• защита по напряжению — предусмотрена,
• защита от избыточного тока — предусмотрена,
• акустический контроль — встроенный усиленный динамик.

Конструкция и рабочие функции

Корпус TS25D содержит трубочный аудиотракт, клавиатуру, переключатели режимов и средства электрической защиты. В режиме мониторинга прибор позволяет наблюдать наличие сигнала в телефонной линии. Для этого применяется соответствующая электронная схема с высоким входным сопротивлением, уменьшающая влияние устройства на исследуемую цепь. При переходе в разговорный режим аппарат подключается к линии и позволяет выполнять проверочный вызов. Клавиатура используется для набора номера и настройки отдельных функций. Встроенная память обеспечивает ускоренный вызов заранее записанных номеров. Система блокировки при опасном напряжении предназначена для ограничения риска работы с линией, электрические параметры которой выходят за допустимые границы. Использование наушника удобно при работе в шумных технических помещениях. Защитный чехол облегчает переноску и размещение прибора во время диагностики.

Области применения

TS25D используется в инфраструктуре аналоговой телефонной связи:

• телефонные распределительные шкафы,
• медные абонентские линии,
• телекоммуникационные кроссы,
• проводные линии технических объектов,
• производственные телефонные сети,
• системы внутренней аналоговой связи,
• кабельные распределительные коробки,
• обслуживание аналоговых телефонных портов,
• проверка речевых каналов,
• технические измерения на коммуникационных линиях.

Компания «Олниса» осуществляет поставки диагностического оборудования Fluke Networks для систем связи и телекоммуникационной инфраструктуры. Телефонные тестовые комплекты входят в ассортимент компании.

Преимущества

Эксплуатационные достоинства TS25D:

• проверка телефонной линии непосредственно на объекте,
• поддержка нескольких способов набора,
• возможность контроля сигнала без обычного разговорного подключения,
• наличие электрических защит,
• удобство использования в распределительных шкафах,
• сохранение часто используемых номеров,
• акустический контроль,
• комплектное исполнение с принадлежностями,
• портативность,
• надежность при соблюдении условий эксплуатации.

Таким образом, Fluke Networks TS25D 25501109 представляет собой комплект диагностики аналоговых телефонных линий с функциональностью мониторинга, набора и проверки связи. Прибор предназначен для обслуживания медных коммуникационных цепей. Компания «Олниса» поставляет телефонные тестовые комплекты Fluke Networks для предприятий и объектов связи. Телекоммуникационное измерительное оборудование входит в ассортимент продукции компании.
