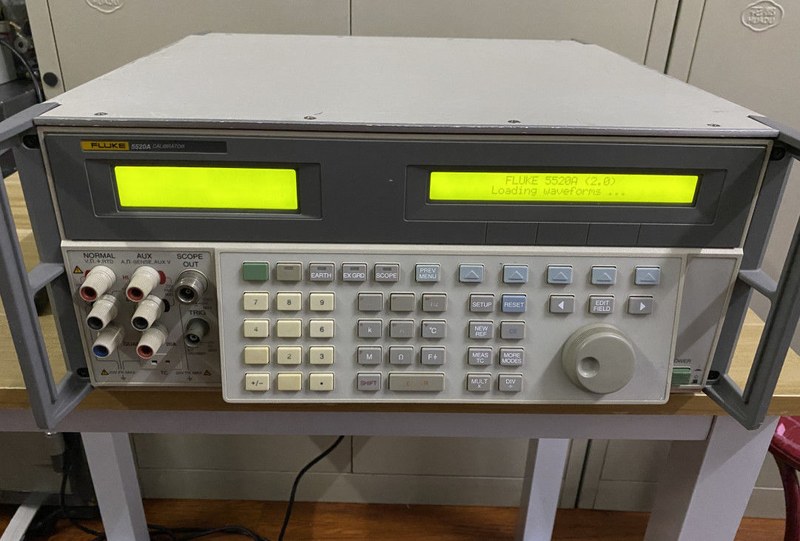

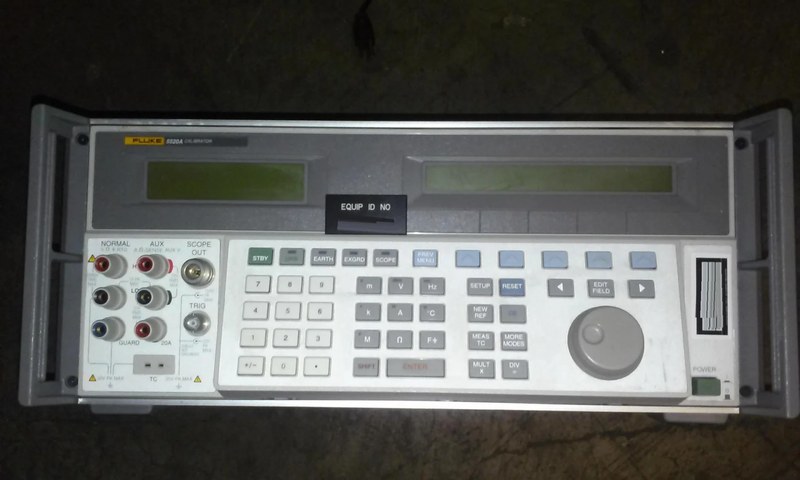

Многофункциональный калибратор Fluke 5520A — воспроизведение электрических величин для метрологических испытаний
Fluke 5520A — высокоточный лабораторный калибратор, предназначенный для воспроизведения нормированных электрических сигналов при проверке и калибровке измерительных приборов. Устройство используется в метрологических подразделениях, производственных испытательных центрах и специализированных лабораториях. Модель поддерживает формирование постоянного и переменного напряжения, электрического тока, сопротивления, емкости и сигналов температурных датчиков. Такая многофункциональность позволяет применять один измерительный эталон для проверки приборов различного назначения. Калибратор относится к классу стационарного оборудования и рассчитан на работу в контролируемых лабораторных условиях. Основное значение имеют точность установленного сигнала, долговременная стабильность и возможность программного управления процедурами.
Технические характеристики
Измерительные возможности Fluke 5520A определяются широким набором воспроизводимых физических величин:
- производитель — Fluke Calibration,
- категория — многофункциональный электрический калибратор,
- модель — 5520A,
- постоянное напряжение — от 0 до ±1020 В,
- наилучшая годовая характеристика DC — ±12 ppm установленного значения,
- постоянный ток — от 0 до ±20,5 А,
- переменное напряжение — от 1 мВ до 1020 В,
- частота переменного напряжения — 10 Гц–500 кГц,
- переменный ток — от 29 мА до 20,5 А,
- частота переменного тока — 10 Гц–30 кГц,
- воспроизводимое сопротивление — до 1100 МОм,
- воспроизводимая емкость — от 0,19 нФ до 110 мФ,
- имитация термопар — от −250 до +2316 °C в зависимости от типа,
- имитация термосопротивлений — от −200 до +630 °C,
- основное назначение — калибровка электрических измерителей.
Устройство и метрологические функции
Калибратор построен на базе высокостабильных электрических опорных узлов и управляемых преобразователей, обеспечивающих формирование заданного сигнала. При воспроизведении постоянного напряжения система формирует нормированное значение с учетом характеристик установленного диапазона. Подобный принцип применяется при проверке цифровых вольтметров и универсальных мультиметров. Режим воспроизведения сопротивления позволяет проверять омметры и соответствующие измерительные каналы. Электронная система формирует эквивалент требуемого сопротивления в пределах установленного диапазона. Поддержка термопар и термосопротивлений предназначена для имитации сигналов температурных датчиков. Это позволяет проверять вторичные температурные измерители без помещения реального чувствительного элемента в термостат. Автоматизированное управление облегчает повторяемость калибровочных процедур и регистрацию результатов.
Области применения
Fluke 5520A используется для метрологического обеспечения измерительного оборудования:
- калибровка цифровых мультиметров,
- проверка вольтметров,
- испытания амперметров,
- калибровка омметров,
- проверка измерителей емкости,
- испытание частотомеров,
- калибровка температурных измерителей,
- метрологические лаборатории,
- производственные измерительные центры,
- автоматизированные испытательные комплексы.
Компания «Олниса» осуществляет поставки метрологического оборудования Fluke Calibration для промышленных лабораторий. Многофункциональные калибраторы входят в ассортимент контрольно-измерительной продукции компании.
Преимущества
Основные достоинства модели:
- воспроизведение различных электрических величин,
- возможность проверки приборов разных категорий,
- высокая стабильность эталонных сигналов,
- уменьшение количества отдельных калибраторов,
- поддержка температурных измерительных каналов,
- удобство автоматизации испытаний,
- повторяемость метрологических процедур,
- применимость в лабораторных условиях,
- возможность систематического контроля измерительных приборов,
- долговечность при соблюдении эксплуатационных требований.
Таким образом, Fluke 5520A представляет собой многофункциональный электрический калибратор для точного воспроизведения напряжения, тока, сопротивления, емкости и температурных сигналов. Компания «Олниса» поставляет калибраторы Fluke Calibration для предприятий и метрологических лабораторий. Высокоточная измерительная аппаратура входит в ассортимент оборудования компании.
