Токовые клещи Fluke 353 — измерение переменного и постоянного тока в силовых установках

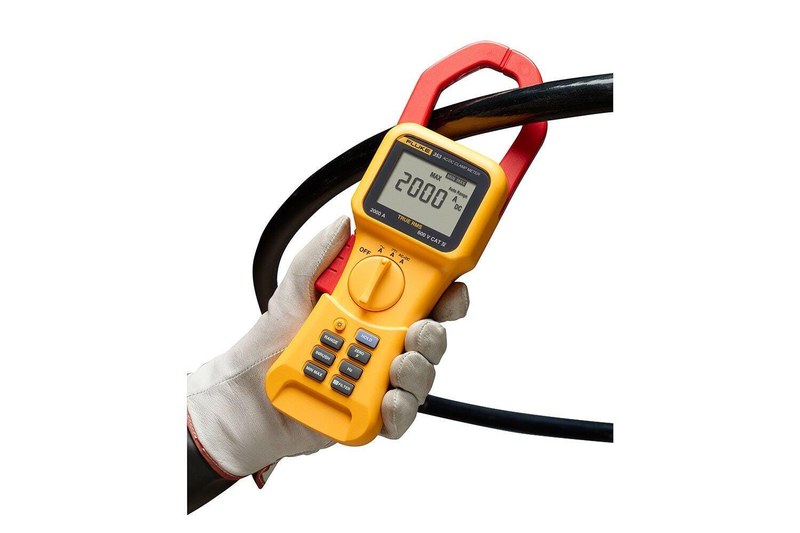

Fluke 353 — цифровые токовые клещи, предназначенные для измерения больших постоянных и переменных токов без непосредственного включения прибора в разрыв электрической линии. Устройство ориентировано на промышленное оборудование с мощными электроприводами и распределительными системами. Максимальный диапазон постоянного тока составляет 2000 А. Для переменного тока предельное действующее значение достигает 1400 А, что необходимо отличать от верхней отметки диапазона измерительной системы. Прибор оснащен широким раскрытием клещей, позволяющим охватывать проводники диаметром до 58 мм. Измерение True RMS и дополнительный режим регистрации пусковых процессов расширяют возможности промышленной диагностики.
Технические характеристики
Основные параметры Fluke 353:
- производитель — Fluke,
- категория — цифровые токоизмерительные клещи,
- модель — 353,
- измерение постоянного тока — до 2000 А,
- максимальное значение AC RMS — 1400 А,
- основные диапазоны — 40, 400 и 2000 А,
- минимальное разрешение тока — 0,01 А,
- частотный диапазон тока — 10 Гц–1 кГц,
- измерение частоты — 5 Гц–1 кГц,
- диаметр захвата — 58 мм,
- категория безопасности — CAT IV 600 В / CAT III 1000 В,
- степень защиты — IP42,
- питание — 6 элементов AA,
- типичный ресурс питания — 100 часов,
- масса — 0,814 кг,
- габариты — 300 × 98 × 52 мм.
Конструкция и принцип измерения
Измерительный узел содержит разъемный магнитопровод и датчик, позволяющий определять постоянную и переменную составляющие тока. При размещении проводника внутри закрытого захвата прибор регистрирует магнитное поле, создаваемое электрическим током. Электронная система рассчитывает значение и отображает результат на цифровом индикаторе. В отличие от простых трансформаторных клещей, предназначенных только для переменного тока, Fluke 353 поддерживает измерение постоянных токов. Широкий захват удобен для работы с мощными кабельными линиями. Функция регистрации пусковых токов позволяет наблюдать кратковременные нагрузки при запуске электродвигателей. Для достоверного измерения внутри клещей должен находиться один соответствующий проводник либо определенная измерительная конфигурация, предусмотренная методикой.
Области применения
Токовые клещи используются в установках с высокой электрической нагрузкой:
- силовые электродвигатели,
- промышленные преобразователи,
- распределительные вводы,
- мощные насосы,
- электрические шины,
- оборудование постоянного тока,
- энергетические установки,
- тяговые электроприводы,
- системы электроснабжения производств,
- технологические испытательные стенды.
Компания «Олниса» осуществляет поставки токовых клещей Fluke 353 для промышленного электрооборудования. Измерители больших электрических токов входят в ассортимент компании.
Преимущества
Основные эксплуатационные достоинства:
- измерение больших токов без разрыва цепи,
- контроль постоянной и переменной составляющих,
- работа с проводниками увеличенного диаметра,
- возможность анализа пусковых процессов,
- применение True RMS,
- наглядная цифровая индикация,
- прочная конструкция,
- удобство работы в силовых распределительных шкафах,
- возможность диагностики тяжелых электроприводов,
- надежность при соблюдении категории безопасности.
Таким образом, Fluke 353 представляет собой промышленные токовые клещи с диапазоном постоянного тока до 2000 А. Устройство предназначено для измерения электрических нагрузок силовых систем и исследования пусковых процессов. Компания «Олниса» поставляет токовые клещи Fluke 353 для предприятий и промышленных электрических установок. Диагностическое оборудование Fluke входит в ассортимент продукции компании.
