Термосмеситель ESBE: надежное решение для поддержания стабильной температуры воды

Термосмеситель ESBE — это термостатический клапан, который смешивает горячую и холодную воду, поддерживая заданную температуру на выходе. Он помогает защитить пользователей от ожогов и ограничить температуру теплоносителя в отопительных контурах. В ассортименте ESBE представлены разные серии: одни предназначены для горячего водоснабжения, другие — для отопления или поддержания температуры обратной линии котла.

Конструкция клапана

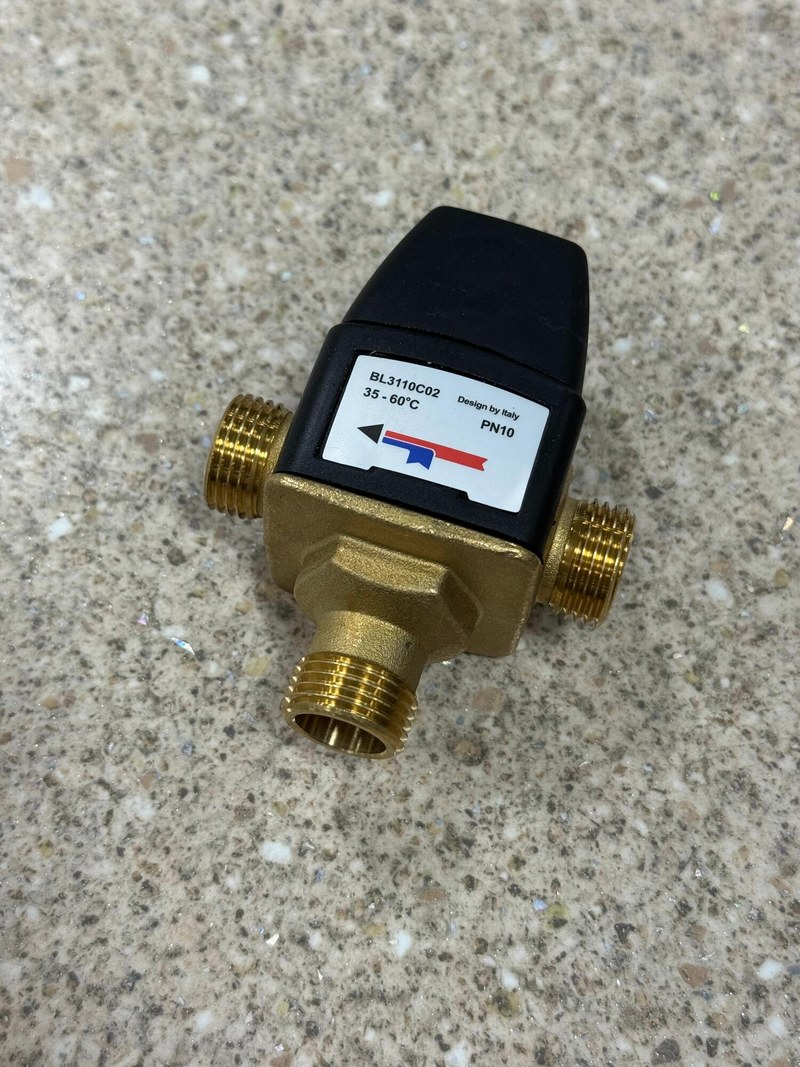

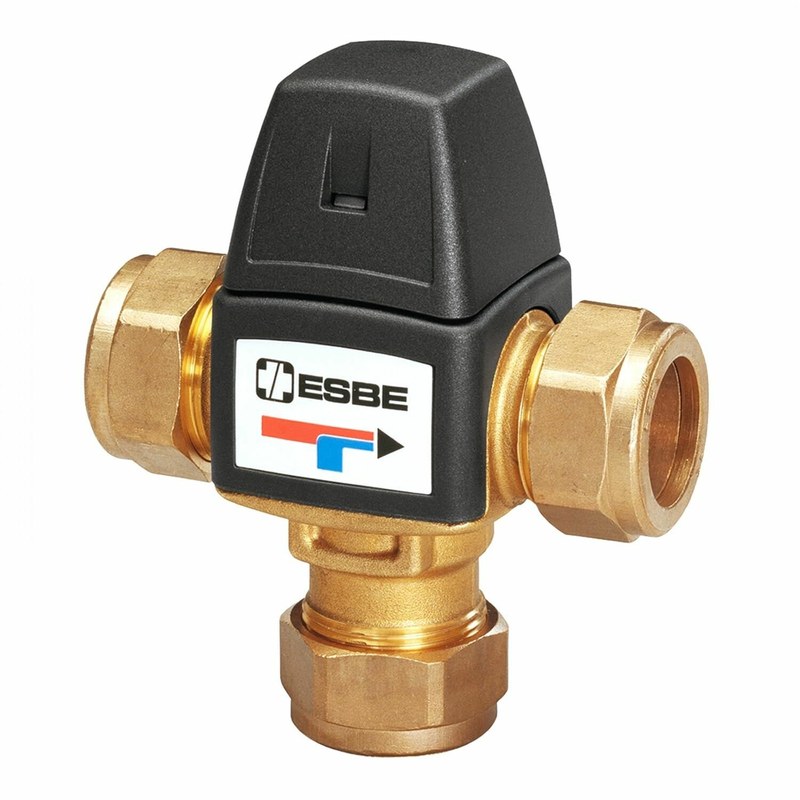

Термосмеситель объединяет корпус с тремя гидравлическими каналами и термостатический регулирующий узел. Горячая и холодная вода поступают через отдельные входы, а смешанный поток выходит через общий канал. Маркировка на корпусе показывает направление и назначение подключений. Основные элементы устройства:

• корпус с каналами для горячего, холодного и смешанного потока,
• термочувствительный элемент, реагирующий на температуру воды на выходе,
• подвижный затвор или регулирующий поршень, меняющий проходное сечение входов,
• пружинный механизм, создающий усилие для перемещения регулирующего узла,
• уплотнения, препятствующие утечкам между каналами и наружу,
• регулировочный элемент или фиксированная настройка — в зависимости от исполнения.

Корпуса ряда серий изготавливаются из латуни, устойчивой к обесцинкованию; отдельные исполнения имеют никелированную поверхность. Для питьевых систем доступны модели с материалами и исполнением, соответствующими требованиям конкретного рынка. Состав материалов следует уточнять по документации выбранной модификации.

Принцип работы

Работа клапана основана на обратной связи по температуре. Горячая и холодная вода одновременно поступают в смесительную камеру. Термостатический элемент воспринимает температуру образовавшегося потока и механически перемещает регулирующий затвор. При повышении температуры затвор уменьшает подачу горячей воды и увеличивает долю холодной. Если температура снижается, соотношение меняется в обратном направлении. Благодаря этому клапан компенсирует обычные колебания температуры и давления в пределах, предусмотренных его характеристиками. Для точной стабилизации важны достаточный расход и подходящая разница температур между входами и выходом. Настройка термосмесителя зависит от серии. Одни модели выпускаются с заданным температурным диапазоном, другие позволяют изменять установку в предусмотренных пределах. Рабочую температуру устанавливают по инструкции производителя, а результат проверяют измерением на выходе после стабилизации потока.

Технические характеристики

Параметры ESBE различаются между сериями и типоразмерами. Для ориентира можно рассмотреть отдельные исполнения VTA320/VTA520 и VTA360; эти значения нельзя автоматически переносить на любой термосмеситель ESBE. Для ряда клапанов VTA320/VTA520 указываются следующие характеристики:

• температурные диапазоны отдельных исполнений — от 20–43 C до 45–65 C,
• номинальное давление — PN 10,
• рабочее давление — до 1,0 МПа (10 бар),
• максимальный перепад давления при смешивании — 0,3 МПа,
• максимальная температура рабочей среды — до 95 C; у некоторых исполнений VTA520 допускается кратковременное повышение до 100 C,
• стабильность регулирования — около ±2 C для VTA320 и ±4 C для VTA520 при заданных производителем условиях расхода и давления,
• значение Kvs для отдельных моделей — примерно 1,5–3,4 м3/ч, в зависимости от типоразмера и исполнения.

У VTA360 стабильность температуры составляет ±1 C при соблюдении условий, указанных изготовителем; максимальная температура среды — 95 C, рабочее давление — до 1,0 МПа. Значения Kvs, тип присоединения и температурный диапазон зависят от конкретной модификации. Kvs показывает пропускную способность клапана при заданном перепаде давления: чем выше значение, тем больший расход может обеспечить соответствующий типоразмер. При выборе важно учитывать не только диаметр труб, но и требуемый расход, располагаемый перепад давления и температуру обоих входных потоков.

Подключение и эксплуатация

Перед монтажом проверяют схему присоединения, рабочее направление потоков и соответствие модели параметрам системы. Перепутанные входы горячей и холодной воды могут нарушить регулирование. Клапан устанавливают так, чтобы к нему сохранялся доступ для контроля и обслуживания; трубопроводы не должны создавать механическую нагрузку на корпус. При монтаже учитывают следующие условия:

• подключение выполняют по маркировке корпуса и схеме производителя,
• давление и температура среды не должны превышать допустимые для конкретного исполнения значения,
• перед клапаном предусматривают очистку потока, если в системе возможны загрязнения,
• после установки проверяют герметичность соединений и температуру смешанной воды,
• циркуляцию горячей воды подключают только к моделям, для которых такая схема предусмотрена,
• точность регулирования оценивают при расходе не ниже минимального, указанного в технических данных.

В системах ГВС поддержание безопасной температуры на точке смешения не заменяет санитарный режим хранения воды. Температурный режим водонагревателя и разводки должен соответствовать требованиям проекта и местным правилам эксплуатации. В отопительных системах термосмеситель также не заменяет циркуляционный насос, запорную арматуру или автоматику, если они необходимы по схеме.

Практическое применение

Термосмесители ESBE устанавливают в системах горячего водоснабжения зданий, душевых и других точках водоразбора, а также в отопительных контурах, где требуется ограничивать температуру теплоносителя. Выбор серии определяет, сможет ли клапан работать в конкретной схеме: модель для защиты от ожогов не следует считать универсальным регулятором для котлового контура. К ограничениям относятся максимальное давление и температура, минимальный расход для устойчивого регулирования, допустимый перепад между входными потоками и требования к их качеству. Износ термостатического элемента, загрязнение каналов или нестабильное давление могут ухудшить точность поддержания температуры. Если температура на выходе заметно колеблется, проверяют правильность подключения, расход, перепад давления и состояние клапана.

Таким образом, термосмеситель ESBE поддерживает заданную температуру воды за счёт автоматического изменения долей горячего и холодного потоков. Разные серии рассчитаны на ГВС, отопление и другие задачи, поэтому рабочие диапазоны, пропускная способность и требования к подключению необходимо проверять по конкретной модели. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте поставок представлены устройства для систем отопления, горячего водоснабжения и промышленной автоматизации. Термосмесители ESBE входят в число решений, применяемых для регулирования температуры в инженерных установках.
