Как работает контроллер EVCO EV3411M7 в системах автоматизации

EVCO EV3411M7 — универсальный одноканальный контроллер для измерения и регулирования температуры в промышленном и технологическом оборудовании. Он принимает сигналы от разных типов датчиков и поддерживает режимы управления «нагрев» и «охлаждение». Контроллер может работать по принципу «включено/выключено» или с PID-регулированием, поэтому его применяют как в простых системах поддержания температуры, так и в установках, где требуется более плавное управление процессом.

Основные функции

В составе системы автоматизации EV3411M7 выполняет измерительную и регулирующую задачи. Он считывает сигнал датчика, сравнивает текущую величину с уставкой и воздействует на подключённую нагрузку через выход. В зависимости от настройки контроллер может поддерживать требуемую температуру в холодном или горячем режиме. К основным функциям прибора относятся:

• приём сигнала от термопреобразователя или аналогового датчика;
• отображение измеренного значения и уставки;
• регулирование по двухпозиционному алгоритму или PID;
• переключение между режимами нагрева и охлаждения;
• использование многоцелевого входа для дополнительного управляющего сигнала;
• подача звукового сигнала при возникновении предусмотренной конфигурацией тревоги;
• передача данных через последовательный порт TTL MODBUS при подключении совместимого интерфейса.

Контроллер не является самостоятельным устройством защиты оборудования. Аварийное отключение, ограничение температуры и другие защитные функции должны обеспечиваться отдельными средствами, если они необходимы для конкретной установки.

Технические характеристики

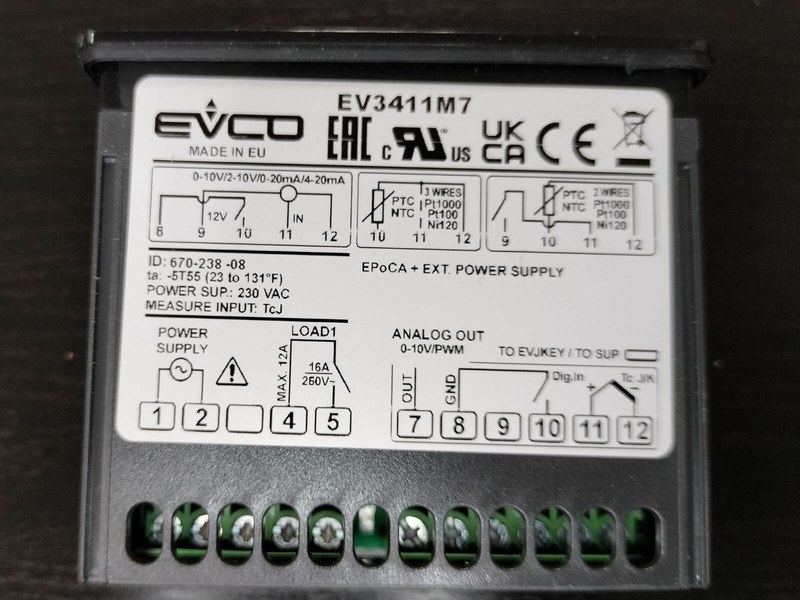

Параметры EV3411M7 определяют его совместимость с датчиками, электропитанием и нагрузкой. При подключении важно учитывать тип входного сигнала, коммутационную способность реле и ограничения по условиям эксплуатации. Основные характеристики модели:

• напряжение питания — 230 В переменного тока с допуском +10/−15%;
• частота питания — 50/60 Гц с допуском ±3 Гц;
• максимальная потребляемая мощность — 4 В·А;
• один универсальный аналоговый измерительный вход;
• поддерживаемые датчики и сигналы — PTC, NTC, термопары типов J и K, Pt100, Pt1000, Ni120, 0–20 мА, 4–20 мА, 0–10 В и 2–10 В;
• один многоцелевой вход с сухим контактом, доступность которого зависит от выбранной схемы подключения измерительного входа;
• одно электромеханическое реле SPST с номиналом 16 А при активной нагрузке 250 В переменного тока;
• трёхразрядный светодиодный дисплей с функциональными индикаторами;
• рабочая температура окружающей среды — от −5 до +55 C;
• температура хранения — от −40 до +70 C;
• допустимая относительная влажность — от 10 до 90% без конденсации.

Показания и рабочий диапазон зависят от установленного типа датчика и его конфигурации. Для термопар и термосопротивлений параметры выбираются в меню контроллера. При подключении токового или вольтового преобразователя задаются соответствующий тип входа и точки шкалирования, чтобы отображаемая величина соответствовала контролируемому процессу. В серии EV3411 предусмотрен аналоговый выход 0–10 В или PWM, работающий как альтернативная конфигурация регулирующего выхода. Его наличие и допустимость применения необходимо сверять со схемой конкретного исполнения: для EV3411M7 с питанием 230 В нельзя автоматически предполагать доступность аналогового выхода.

Устройство и конструкция

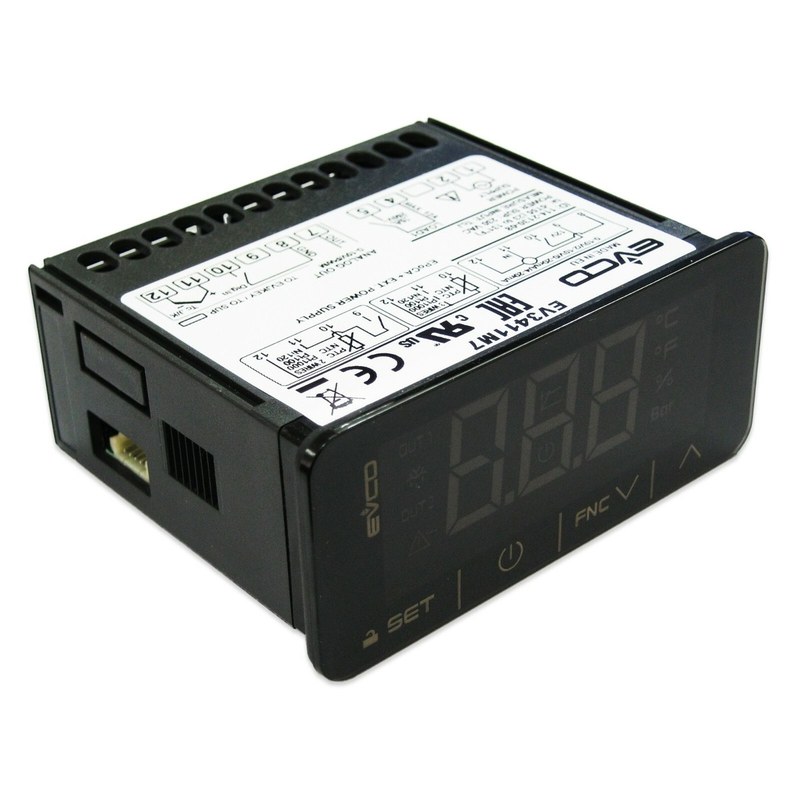

Контроллер выполнен в компактном корпусе для встраивания в лицевую панель шкафа или технологического оборудования. На передней стороне расположены дисплей и сенсорные клавиши для просмотра показаний и изменения настроек. Внутри корпуса находятся электронный измерительный блок, микропроцессорная система управления, выходное реле и цепи подключения датчиков и питания. К основным конструктивным узлам относятся:

• универсальный входной каскад для измерительного датчика или аналогового сигнала;
• микропроцессор, выполняющий обработку измерений и алгоритм регулирования;
• электромеханическое реле для коммутации исполнительной цепи;
• многоцелевой вход для внешнего сухого контакта;
• светодиодный индикатор для отображения текущего значения и состояний контроллера;
• звуковой сигнализатор для подачи тревоги;
• порт TTL MODBUS для подключения программирующего ключа, совместимого модуля связи или интерфейса системы управления.

Для установки требуется вырез в панели стандартного формата 71 × 29 мм. Лицевая часть имеет формат около 74 × 32 мм. Глубина корпуса составляет примерно 59 мм при фиксированных клеммных колодках и 81,5 мм при использовании съёмных колодок. При монтаже панель должна иметь толщину от 0,8 до 2 мм.

Принцип работы и регулирование

Работа EV3411M7 начинается с измерения входного сигнала. Контроллер преобразует его в физическую величину с учётом выбранного типа датчика и отображает результат. Затем значение сравнивается с заданной уставкой; выходное реле переключается по алгоритму, который выбран в настройках. В режиме «включено/выключено» управление строится на уставке и заданном дифференциале. Такой способ подходит для оборудования, где допустимы периодические циклы включения и отключения нагревателя, охладителя или другой нагрузки. PID-регулирование изменяет управляющее воздействие с учётом отклонения и динамики процесса, помогая уменьшить колебания температуры при правильно настроенной системе. Для работы задаются следующие параметры:

• тип подключённого датчика или преобразователя;
• единица отображения, например C или F;
• уставка и допустимые границы её изменения;
• дифференциал для двухпозиционного управления;
• режим регулирования — нагрев или охлаждение;
• включение или отключение PID-алгоритма;
• назначение многоцелевого входа и отображаемой величины.

В типовой конфигурации меню поддерживает уставку в диапазоне параметров от −199 до 999, однако фактические измерительные пределы определяются датчиком и входным сигналом. Эта разница важна: широкий диапазон настройки не означает, что любой подключённый датчик способен измерять весь интервал.

Сферы применения

Универсальный вход делает EV3411M7 пригодным для оборудования с разными датчиками. Это упрощает интеграцию контроллера в установки, где измерительная часть может различаться, но требуется компактный панельный прибор с одним регулирующим каналом. Контроллер применяют в холодильном и климатическом оборудовании, тепловых установках, шкафах управления, технологических агрегатах и машинах, где нужно поддерживать одну регулируемую величину. В производственном процессе он может управлять нагревателем, охладителем или промежуточным исполнительным устройством через реле. Последовательный порт TTL MODBUS позволяет организовать связь с системой мониторинга через совместимый интерфейс, но для интеграции необходимо учитывать используемый модуль и схему обмена. Практическое преимущество устройства — сочетание универсального входа, выбора алгоритма регулирования и компактного панельного монтажа. При этом EV3411M7 рассчитан на один регулирующий канал и не заменяет многоканальный ПЛК, независимую систему аварийной защиты или силовую коммутационную аппаратуру.

Таким образом, EVCO EV3411M7 — компактный универсальный контроллер с питанием 230 В, многосенсорным входом, режимами On/Off и PID, звуковой сигнализацией и релейным выходом. Он обеспечивает измерение и поддержание температуры в системах нагрева, охлаждения и технологического оборудования. Корректная работа зависит от выбора типа датчика, настройки уставки и дифференциала, а также соблюдения электрических и эксплуатационных ограничений. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. Контроллеры и другие средства автоматизации входят в ассортимент оборудования для промышленных и технологических систем. Поставки EVCO EV3411M7 позволяют предприятиям использовать компактные приборы регулирования в составе различных установок.
