Как работает EVCO EV3143N7 в составе промышленного оборудования

EVCO EV3143N7 — панельный электронный контроллер, предназначенный для двух независимых температурных контуров. Его применяют в оборудовании для охлаждения молока и приготовления мороженого, а также в установках, где требуется управлять температурой по сигналам датчиков и включать исполнительные устройства через релейные выходы. Контроллер измеряет температуру, отображает её и переключает подключённые нагрузки в соответствии с заданными параметрами.

Технические характеристики

EV3143N7 объединяет измерение температуры и управление оборудованием в компактном корпусе для установки на панель. Два входа для температурных зондов позволяют контролировать два участка процесса или использовать разные измерительные точки в одной установке. Один цифровой вход может работать как контакт дверного выключателя или как многоцелевой вход. Основные параметры модели:

• Питание — 230 В переменного тока, 50/60 Гц; допустимое отклонение напряжения составляет +10/−15%,
• потребляемая мощность — не более 2 ВА,
• два аналоговых входа для датчиков PTC или NTC,
• диапазон измерения с PTC-зондом KTY 81-121 — от −50 до +150 C,
• диапазон измерения с NTC-зондом типа 3435 — от −40 до +105 C,
• разрешение измерения — 0,1 C,
• один цифровой вход для сухого контакта,
• три электромеханических релейных выхода: 16 А, 8 А и 5 А при резистивной нагрузке 250 В переменного тока,
• рабочая температура окружающей среды — от 0 до +55 C,
• степень защиты лицевой панели — IP65.

Номиналы реле относятся к резистивной нагрузке. При управлении компрессорами, двигателями и другими индуктивными потребителями необходимо учитывать пусковые токи и требования изготовителя нагрузки: прямое подключение допустимо только в пределах параметров, установленных для конкретной схемы.

Конструкция и органы управления

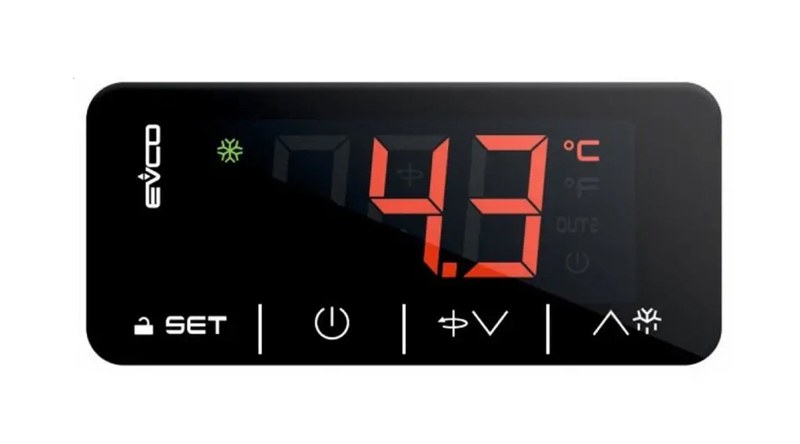

Контроллер выполнен в корпусе для встраивания в лицевую панель шкафа или оборудования. Снаружи расположены однострочный светодиодный дисплей и четыре сенсорные клавиши. На дисплей выводятся измеряемые значения, заданные параметры и сообщения о состоянии или аварии. Передняя часть защищена от пыли и влаги по классу IP65 при корректной установке. Основные компоненты устройства:

• два входа для температурных зондов PTC или NTC,
• цифровой вход для дверного выключателя либо другой заданной функции,
• три релейных выхода для коммутации нагрузок,
• встроенный зуммер для звуковой сигнализации,
• TTL-порт MODBUS для связи и настройки,

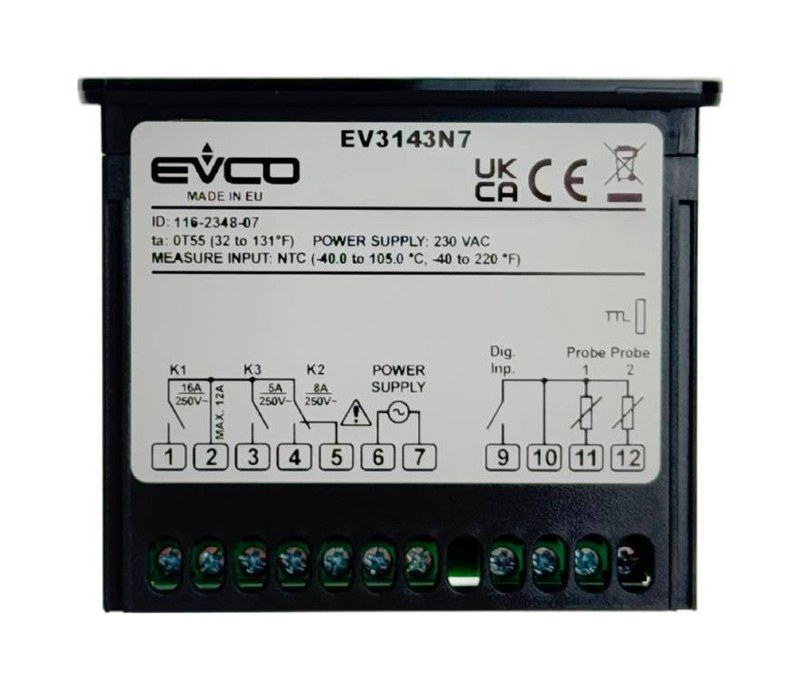

• клеммные соединения для подключения питания, датчиков, входа и исполнительных цепей.

Корпус имеет габариты около 75 × 33 × 59 мм. Устройство фиксируется в панели защёлками; при монтаже учитывают размеры выреза, доступ к клеммам и условия вентиляции внутри шкафа.

Принцип работы и регулирование

В штатном режиме контроллер получает показания от подключённых зондов и сравнивает их с заданными значениями и параметрами регулирования. По результату сравнения он включает или отключает соответствующие релейные выходы. Конкретная роль каждого выхода зависит от конфигурации приложения, поэтому назначение реле задаётся при настройке устройства, а не определяется только его номиналом. EV3143N7 поддерживает конфигурации для двух независимых температурных регулирований. В зависимости от настроек контроллер может работать в режимах охлаждения или нагрева. В установках для мороженого предусмотрены функции, связанные с циклом обработки продукта, включая управление процессом замораживания и ручным запуском отдельных операций. Набор доступных функций определяется выбранной конфигурацией и параметрами программы. Регулирование опирается на показания одного или двух датчиков. При отклонении температуры от уставки устройство изменяет состояние соответствующего выхода; дополнительные параметры задают логику переключения и условия срабатывания сигнализации. Настройку выполняют с панели управления или через совместимые средства программирования. Для ускоренного переноса конфигурации предусмотрен программатор EV3KEY.

Подключение и эксплуатация

Монтаж контроллера начинают с установки корпуса в подготовленный вырез панели. Перед подключением питания оборудование обесточивают. Силовые цепи, датчиковые линии и цепи связи прокладывают с учётом схемы подключения; при необходимости их разделяют, чтобы снизить влияние электрических помех на измерения. При установке важно соблюдать следующие условия:

• подавать питание 230 В переменного тока в допустимых пределах,
• использовать совместимые PTC- или NTC-зонды и проверять соответствие типа датчика выбранной конфигурации,
• не превышать допустимые характеристики релейных контактов и учитывать пусковые токи нагрузок,
• обеспечить отсутствие конденсата и удерживать относительную влажность в пределах 10–90%,
• эксплуатировать прибор при температуре окружающей среды от 0 до +55 C,
• учитывать максимальную длину соединительных кабелей, указанную в документации, — до 10 м для питания, входов и выходов.

Перед вводом установки в работу проверяют показания датчиков, назначение выходов, уставки, работу сигнализации и реакцию системы на изменение температуры. Лицевая защита IP65 не распространяется на весь корпус и не отменяет требований к монтажу, герметизации панели и защите внутренних электрических соединений.

Связь и области применения

Базовый интерфейс TTL MODBUS используется для обмена данными с совместимыми средствами настройки и мониторинга. Дополнительные способы связи требуют соответствующих модулей: доступны варианты с RS-485 MODBUS RTU, Bluetooth Low Energy, Wi‐Fi и Ethernet. В зависимости от применённого модуля возможен обмен данными с приложением EVconnect или облачной платформой epoca3.io. Контроллер используют в холодильных установках для молочных резервуаров и в оборудовании для приготовления мороженого. Два независимых канала регулирования позволяют организовать контроль нескольких температурных зон или параметров технологического цикла. Компактный панельный формат удобен для включения в шкаф управления, а релейные выходы позволяют коммутировать типовые исполнительные цепи при соблюдении установленных ограничений.

Таким образом, EVCO EV3143N7 — контроллер для температурного управления, в котором объединены два измерительных входа, цифровой вход, три релейных выхода, дисплей и интерфейс связи. Он поддерживает конфигурации для охлаждения и нагрева, а также специализированное применение в оборудовании для молочных резервуаров и производства мороженого. Корректная работа зависит от настройки программы, совместимости датчиков и соблюдения параметров подключения нагрузок. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте представлены контроллеры и компоненты для автоматизации технологических процессов. «Олниса» обеспечивает поставки промышленного оборудования для предприятий различных отраслей.
