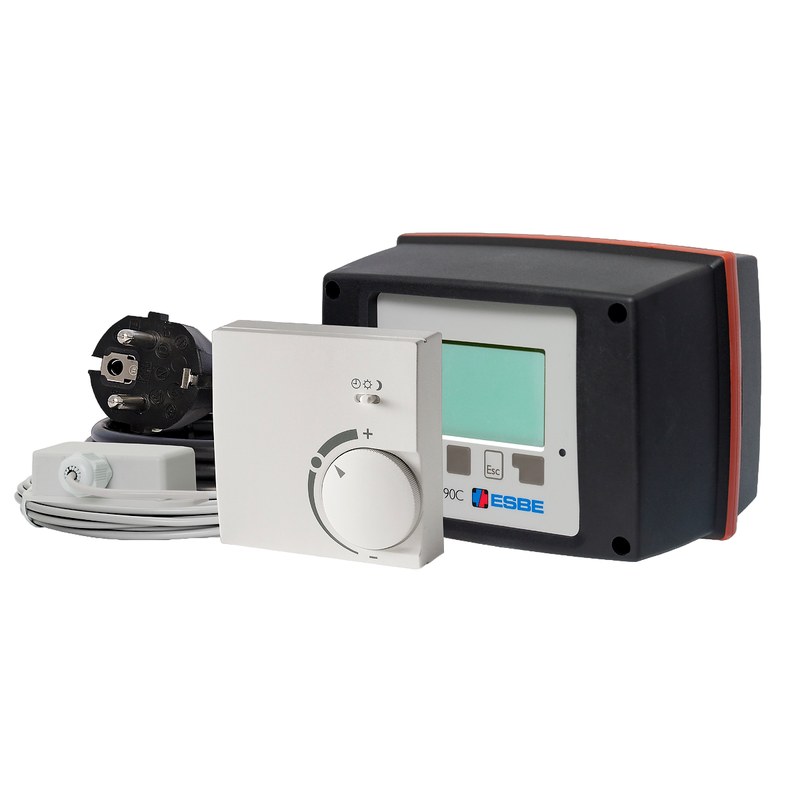

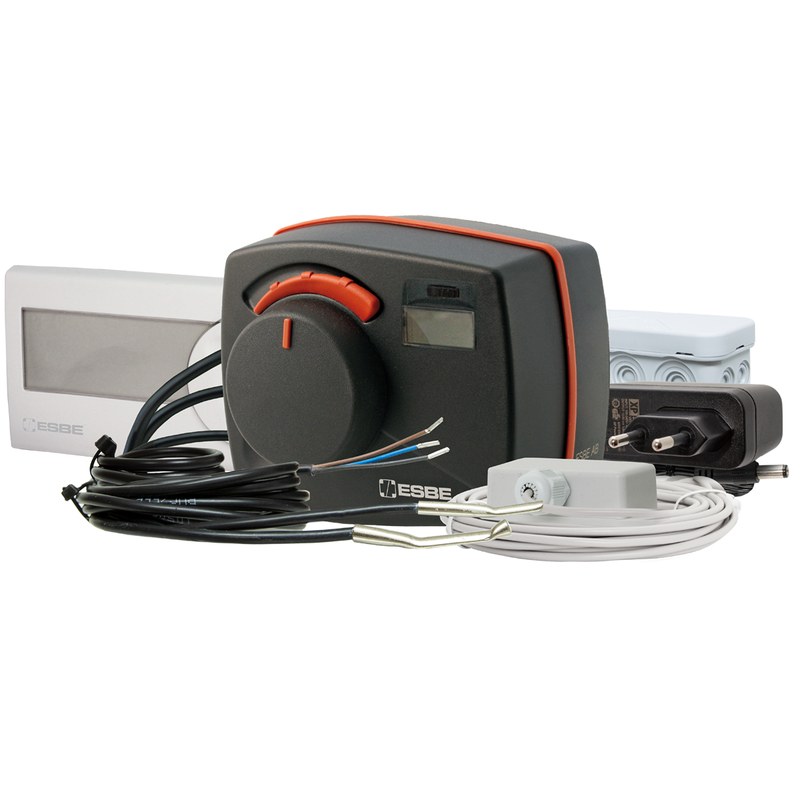

Регулятор ESBE: надежное решение для автоматического управления температурой в системах отопления

Регуляторы ESBE применяются в системах отопления, охлаждения и горячего водоснабжения для управления температурой теплоносителя и распределением потоков. В зависимости от исполнения устройство может управлять смесительным клапаном, контролировать температуру подачи или поддерживать заданный режим в контуре. Регулирование помогает согласовать работу источника тепла, насосов и потребителей, чтобы система получала теплоноситель с нужными параметрами.

Основные задачи

Регулятор поддерживает заданную температуру или другой параметр контура, воздействуя на исполнительный механизм. В типичной системе он получает сигнал от датчика, сравнивает измеренное значение с уставкой и изменяет положение смесительного клапана. Так регулируется соотношение горячего и охлаждённого теплоносителя. Оборудование может выполнять следующие задачи:

• поддержание температуры подачи в отопительном контуре,
• ограничение температуры воды, направляемой к потребителю,
• управление смесительным клапаном по сигналу датчика,
• корректировка температуры с учётом наружных условий, если такая функция предусмотрена моделью,
• согласование работы контура с режимом источника тепла,
• передача команд исполнительному механизму для изменения положения клапана.

Конкретный набор функций определяется конструкцией регулятора и схемой системы. Нельзя считать, что каждый прибор ESBE поддерживает погодозависимое управление, работу по расписанию или дистанционное управление: эти возможности необходимо проверять по обозначению модели и её документации.

Основные характеристики

Регуляторы одной марки могут различаться по назначению и интерфейсам. К основным характеристикам относятся:

• тип регулируемого параметра — температура, положение клапана или иной параметр, заданный конкретным изделием,
• совместимость с типом датчика и диапазоном его измерения,
• напряжение и частота питания, если регулятор требует внешнего электропитания,
• тип выходного сигнала для управления приводом,
• совместимые серии смесительных клапанов и исполнительных механизмов,
• способ задания уставки и доступные режимы регулирования,
• условия окружающей среды и степень защиты корпуса,
• способ монтажа и требования к электрическому подключению.

Числовые значения этих параметров нельзя переносить с одной модели на другую. Например, напряжение питания регулятора и напряжение привода могут различаться, даже если оба компонента используются в одной системе. До подключения проверяют маркировку каждого устройства, схему клемм и допустимую нагрузку выходов.

Конструкция и взаимодействие компонентов

Работа регулятора зависит от нескольких элементов системы. Сам прибор обрабатывает измерительный сигнал и формирует управляющую команду, а изменение гидравлического режима выполняют клапан и привод. В состав регулируемого узла могут входить:

• корпус регулятора с органами настройки или интерфейсом управления,
• датчик температуры, установленный в контролируемой точке,
• смесительный клапан, изменяющий соотношение потоков,
• электрический привод, перемещающий шток или поворачивающий вал клапана,
• циркуляционный насос, обеспечивающий движение теплоносителя,
• защитная и запорная арматура, предусмотренная проектом системы.

Датчик измеряет температуру теплоносителя и передаёт сигнал регулятору. Регулятор сопоставляет измеренное значение с заданным и направляет команду приводу. Привод перемещает клапан, вследствие чего меняется доля горячего и обратного потока. Насос поддерживает циркуляцию, но сам по себе не задаёт температуру смеси.

Принцип работы

Регулирование строится на сравнении фактического значения параметра с уставкой. Если температура подачи ниже заданной, регулятор может увеличить долю горячего теплоносителя. Когда температура приближается к целевому значению, управляющее воздействие уменьшается или направление перемещения клапана меняется. Основная последовательность процесса выглядит так:

• датчик измеряет температуру в контрольной точке,
• сигнал поступает на вход регулятора,
• регулятор сравнивает измеренное значение с заданием,
• выходной сигнал задаёт направление или величину перемещения привода,
• привод изменяет положение клапана,
• изменившийся расход смешиваемых потоков корректирует температуру подачи.

После перемещения клапана система реагирует не мгновенно: теплоносителю требуется время, чтобы пройти по трубопроводу и достичь точки измерения. Поэтому настройка должна учитывать инерционность контура. Слишком резкое или частое изменение положения клапана может вызывать колебания температуры, а чрезмерно медленная реакция — длительное отклонение от уставки.

Режимы регулирования и настройки

Набор режимов зависит от конкретной модели. В простейшей схеме регулятор поддерживает одну заданную температуру. Более функциональные устройства могут изменять уставку по заданному алгоритму или учитывать дополнительные входные сигналы, если они предусмотрены конструкцией. При настройке обычно проверяют:

• целевую температуру регулируемого контура,
• тип подключённого датчика,
• направление действия привода при изменении команды,
• диапазон и скорость перемещения клапана,
• ограничения минимального и максимального положения,
• корректность реакции системы при изменении нагрузки.

Уставку выбирают с учётом назначения контура и допустимой температуры оборудования. Для низкотемпературного отопления важна защита потребителей от подачи чрезмерно горячей воды. В контуре котла может потребоваться поддержание минимальной температуры обратного теплоносителя, однако такую задачу нельзя приписывать регулятору без проверки схемы и его функций.

Монтаж и подключение

Надёжность регулирования зависит от правильного расположения датчика, клапана и привода. Если датчик установлен в точке, где температура не отражает состояние регулируемого контура, регулятор будет выдавать команды на основе неверного измерения. При монтаже учитывают следующие требования:

• датчик устанавливают в предусмотренной схемой точке и обеспечивают надёжный тепловой контакт с контролируемой средой,
• смесительный клапан размещают с соблюдением направлений потоков, указанных на корпусе,
• привод устанавливают в совместимом положении и соединяют с клапаном без перекоса,
• электропитание и сигнальные цепи подключают по схеме конкретной модели,
• кабели датчика прокладывают с учётом требований к защите от электрических помех,
• до подачи питания проверяют герметичность гидравлических соединений и правильность подключения клемм.

При электрическом подключении необходимо учитывать характеристики как регулятора, так и привода. Несовпадение напряжения или типа управляющего сигнала может привести к неправильной работе оборудования или его повреждению. Перед пуском также проверяют, соответствует ли фактическое направление открытия клапана логике регулирования.

Практическое применение

Регуляторы ESBE используют там, где необходимо поддерживать заданную температуру или управлять смешением потоков. Они применяются в котельных, тепловых пунктах и локальных отопительных системах, а также в контурах, где требуется ограничивать температуру подачи. В отоплении регулятор может управлять смесительным узлом радиаторного или напольного контура. В системах горячего водоснабжения регулирующее устройство может участвовать в поддержании температуры смешанной воды, если выбранная модель и гидравлическая схема предназначены для этой задачи. В технологических установках такие устройства применимы для регулирования температуры теплоносителя в пределах параметров, предусмотренных проектом. В каждом случае регулятор работает как часть общей системы. Его эффективность зависит от правильного подбора совместимых компонентов, места измерения температуры и гидравлической конфигурации узла.

Таким образом, регулятор ESBE управляет параметрами гидравлического контура через датчик, управляющий блок, привод и клапан. Такая схема позволяет изменять соотношение потоков и поддерживать заданные условия в отоплении и других системах, где требуется регулирование температуры. Функции и числовые характеристики определяются конкретной моделью, поэтому при проектировании и монтаже важно сверять её параметры с характеристиками датчика, привода и клапана. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены устройства и компоненты для инженерных и производственных систем, включая оборудование для регулирования потоков и температуры. «Олниса» работает как поставщик промышленного оборудования для предприятий и организаций.
