Работа трехходового клапана ESBE — особенности регулирования температуры и распределения теплоносителя

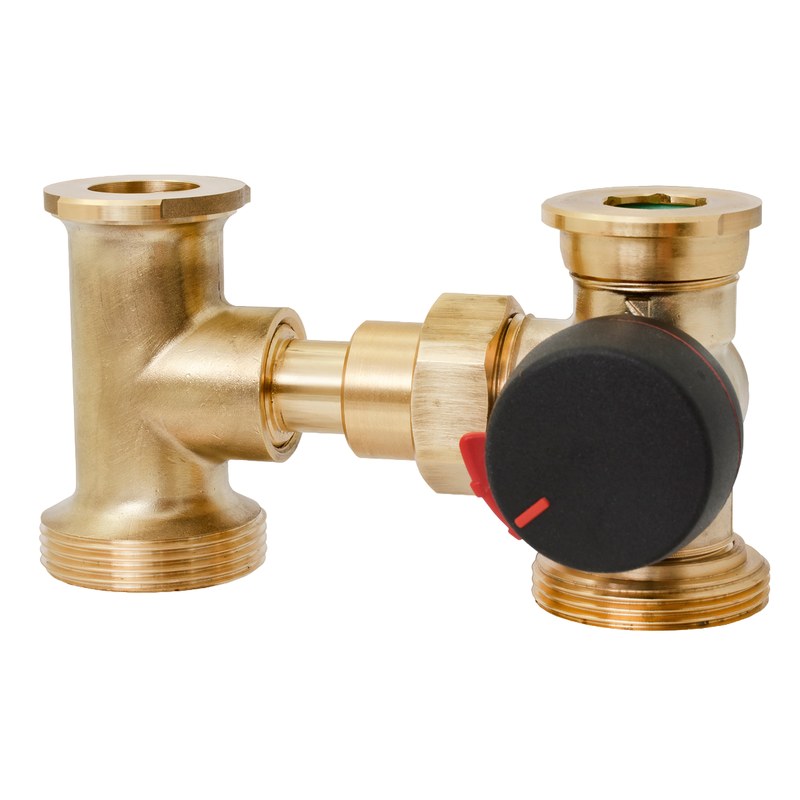

Трехходовой клапан ESBE управляет движением теплоносителя в трубопроводе: он смешивает два потока или направляет один поток по одному из двух путей. В системах отопления такой клапан помогает регулировать температуру подачи, распределять теплоноситель между контурами и поддерживать заданную схему циркуляции. Конкретные устройство и характеристики зависят от серии клапана, поэтому при монтаже и эксплуатации учитывают маркировку на корпусе и документацию выбранной модели.

Основные задачи

Трехходовой клапан имеет три присоединительных патрубка, но выполняет разные функции в зависимости от схемы включения. В смесительной схеме он объединяет потоки с разной температурой. Например, горячая вода из котла смешивается с охлажденной водой из обратной линии, чтобы получить более низкую температуру подачи в отопительный контур. В переключающей схеме клапан перенаправляет поток между двумя выходами. Такая конфигурация применяется, когда требуется направлять теплоноситель, например, в отопительный контур или в контур нагрева бойлера. Смесительный и переключающий клапаны нельзя считать взаимозаменяемыми только по наличию трех патрубков: важны конструкция, схема каналов и допустимое направление потока. В водяной системе отопления клапан может решать следующие задачи:

• смешивание горячего и охлажденного теплоносителя до требуемой температуры,
• переключение потока между отдельными трубопроводами или потребителями тепла,
• ограничение подачи слишком горячей воды в низкотемпературный контур,
• поддержание заданного распределения теплоносителя при изменении нагрузки.

Сам клапан не измеряет температуру и не задает алгоритм управления. Для автоматической регулировки к нему подключают привод, который перемещает внутренний запорный элемент по сигналу от регулятора. В системах с ручным управлением положение изменяется вручную.

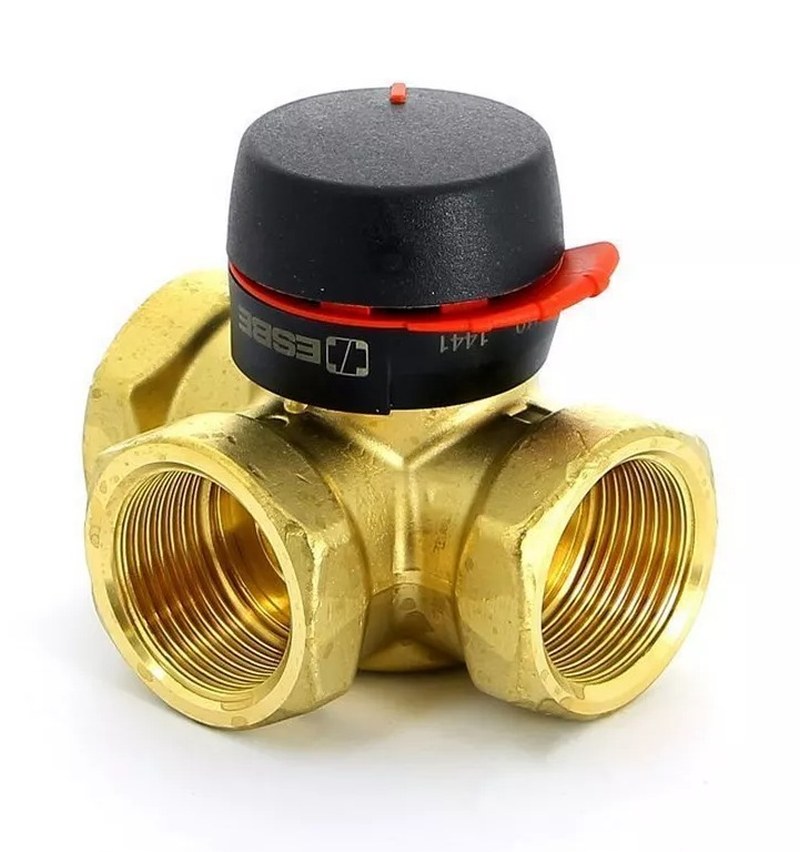

Конструкция и характеристики

В большинстве трехходовых клапанов поток регулируется поворотным или линейно перемещаемым затвором. Его положение меняет проходное сечение каналов и соотношение расходов через патрубки. Корпус, затвор и уплотнительные элементы образуют гидравлическую часть устройства; для конкретной модели ESBE исполнение и материалы определяются серией. При выборе клапана учитывают параметры, которые влияют на пропускную способность и совместимость с системой:

• условный диаметр и тип присоединения к трубопроводу,
• коэффициент пропускной способности Kv,
• допустимые рабочие давление и температуру,
• совместимость материала корпуса и уплотнений с теплоносителем,
• тип управления: ручной или с приводом,
• схема расположения портов и разрешенное направление потока.

Параметр Kv показывает расход воды через клапан при заданном перепаде давления. Для воды его приближенно связывают с расходом формулой Q = Kv × √p, где Q выражается в м3/ч, Kv — в м3/ч, а перепад давления p — в барах. Формула помогает оценить пропускную способность, но для расчета системы также учитывают гидравлическое сопротивление труб, насоса и других элементов. Числовые пределы давления, температуры, диаметр и Kv нельзя переносить с одной модели ESBE на другую. Порты могут быть обозначены буквами или показаны схемой на корпусе. В распространенной смесительной конфигурации два входа подают потоки разной температуры, а третий патрубок выводит смешанный поток. Однако назначение конкретного патрубка следует определять по схеме именно установленной модели: ошибочное подключение может нарушить регулирование или циркуляцию.

Принцип работы и режимы регулирования

В смесительном режиме затвор изменяет проходные сечения между входами и выходом. Когда увеличивается доля горячего потока, температура смешанной воды растет; когда возрастает доля охлажденного теплоносителя, она снижается. Положение затвора и перепад давления в ветвях влияют на фактическое соотношение потоков. В переключающем режиме перемещение затвора открывает один путь и ограничивает другой либо распределяет расход между выходами — в соответствии с конструкцией клапана. Такой режим позволяет переключать контуры, но сам по себе не гарантирует герметичного перекрытия: возможность полного закрытия потока определяется конкретной моделью и схемой. При автоматическом управлении регулятор получает данные от датчика и передает команду приводу. Привод перемещает затвор в сторону, необходимую для коррекции температуры или распределения расхода. Вручную управляемый клапан меняет положение без такого контура обратной связи, поэтому его настройку выполняют по фактическому режиму системы.

Монтаж и эксплуатация

Перед установкой проверяют маркировку портов, направление потока, вид присоединения и допустимые параметры рабочей среды. Клапан монтируют так, чтобы к нему сохранялся доступ для осмотра и обслуживания. Схему подключения выбирают по документации модели; положение корпуса само по себе не заменяет проверки направления потоков. При монтаже и запуске системы учитывают несколько условий:

• трубопроводы подключают к патрубкам согласно схеме клапана,
• перед вводом в работу удаляют загрязнения и окалину из системы,
• привод устанавливают и соединяют с клапаном в соответствии с инструкцией,
• после заполнения системы проверяют соединения на утечки,
• во время работы контролируют свободное перемещение затвора и устойчивость циркуляции.

Загрязнения, отложения и чрезмерное гидравлическое сопротивление могут ухудшить регулирование. Если расход через одну ветвь существенно отличается от расчетного, смешанная температура будет отклоняться от заданной. Рабочую среду, предельную температуру и давление сверяют с паспортом конкретного исполнения ESBE. Для водно-гликолевых смесей дополнительно учитывают ограничения, установленные изготовителем.

Практическое применение

Трехходовые клапаны ESBE применяются в котельных, отопительных узлах и системах теплоснабжения. Смесительные исполнения используют в контурах теплого пола и других низкотемпературных системах, где температуру подачи требуется ограничивать относительно температуры первичного контура. Переключающие исполнения могут входить в схемы распределения теплоносителя между отопительными приборами и другими потребителями тепла. Результат работы клапана зависит не только от его положения, но и от согласования с насосом, регулятором, приводом и гидравлической схемой. Поэтому оценивать клапан следует как часть узла управления потоком, а не как автономное средство регулирования температуры.

Таким образом, трехходовой клапан ESBE управляет потоками теплоносителя путем смешивания или переключения направлений. Его действие определяется конструкцией затвора, схемой подключения, перепадом давления и настройкой привода, если он используется. Для надежной работы необходимо учитывать характеристики конкретной модели и соблюдать нанесенную на корпус схему. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте поставщика представлены компоненты для инженерных и производственных систем, включая оборудование для управления потоками теплоносителя.
