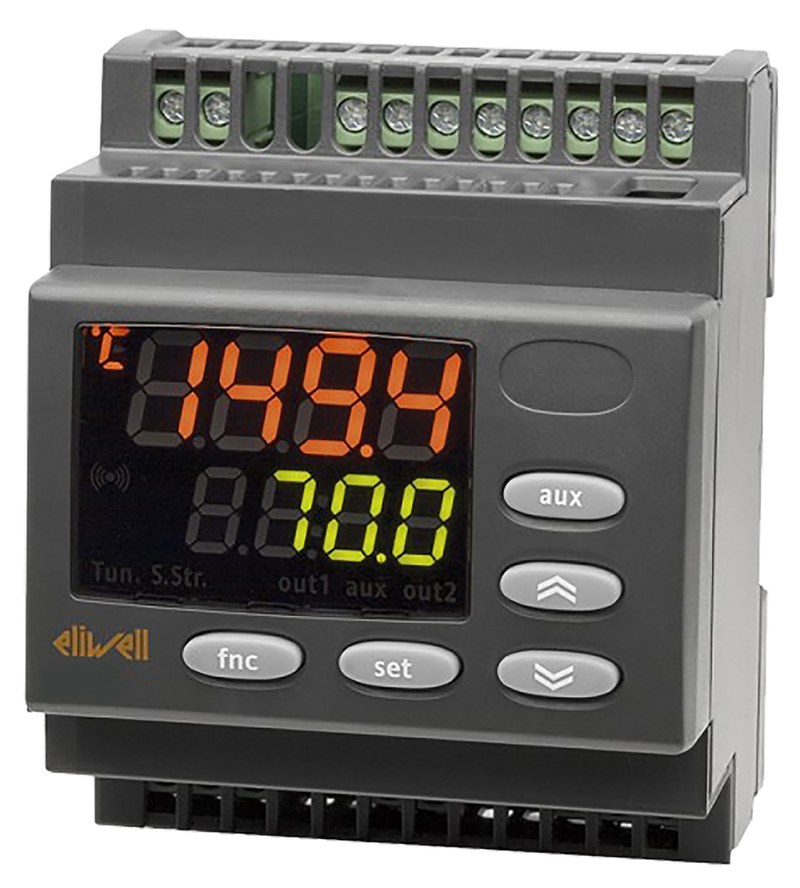

Терморегуляторы Eliwell для точного управления температурой
Терморегуляторы Eliwell представляют собой электронные устройства автоматического управления температурой в холодильных установках, системах нагрева и промышленном технологическом оборудовании. Они предназначены для измерения температуры, сравнения полученных значений с установленными параметрами и управления исполнительными механизмами. Применение таких приборов позволяет поддерживать заданные температурные условия без постоянного вмешательства оператора.
Основные разновидности
Терморегуляторы Eliwell выпускаются в нескольких сериях, различающихся количеством каналов управления, поддерживаемыми датчиками и набором программируемых функций. Такое разделение позволяет применять устройства как в простых установках с одним исполнительным механизмом, так и в системах с несколькими взаимосвязанными технологическими процессами. К основным группам электронных терморегуляторов относятся:
- ICPlus 902 — одноканальные контроллеры для регулирования температуры с одним релейным выходом,
- ICPlus 915 — устройства с двумя релейными выходами, рассчитанные на более сложные схемы управления и сигнализации,
- IDPlus 971 — контроллеры с расширенными функциями управления холодильным циклом и оттайкой,
- IDPlus 974 — устройства для холодильных агрегатов с несколькими исполнительными механизмами,
- EWPlus 900 — серия специализированных контроллеров для холодильного оборудования, включая установки с принудительной циркуляцией воздуха.
Различия между сериями заключаются не только в количестве реле. Отдельные исполнения поддерживают дополнительные температурные датчики, цифровые входы, регистрацию аварийных событий и передачу эксплуатационных параметров во внешние системы.
Технические характеристики терморегуляторов Eliwell
Электрические и измерительные параметры определяют совместимость контроллера с температурными датчиками, источниками питания и исполнительными устройствами. При оценке характеристик необходимо учитывать точный артикул изделия, поскольку даже внутри одной серии встречаются исполнения с разным напряжением питания и допустимой нагрузкой. Для примера основные характеристики контроллера ICPlus 902 NTC-PTC 230V, артикул ICP11D0750000, представлены следующими значениями:
- номинальное напряжение питания — 230 В переменного тока,
- максимальная потребляемая мощность — 3 Вт,
- измерительный диапазон — от −50 до +140 C,
- разрешение индикации — 1 или 0,1 C,
- точность измерения — лучше 0,5 % полной шкалы плюс один разряд,
- количество релейных выходов — 1,
- характеристики переключающего контакта — 8(4) А при 250 В переменного тока,
- допустимая температура окружающей среды — от 0 до +55 C,
- относительная влажность воздуха — 10–90 % без конденсации,
- монтажный вырез панели — 71 × 29 мм.
Обозначение 8(4) А указывает на различие допустимых токов для определённых категорий нагрузки. При подключении электродвигателей, катушек контакторов и других индуктивных потребителей необходимо учитывать характер нагрузки, а не только её номинальную мощность. Более функциональная модификация ICPlus 915 NTC-PTC с артикулом ICP22DI450000 имеет следующие особенности:
- питание — 12–24 В переменного тока или 12–36 В постоянного тока,
- один цифровой вход для сухого контакта безопасного сверхнизкого напряжения,
- два релейных выхода — переключающий SPDT и нормально разомкнутый SPST,
- номинальные характеристики каждого релейного выхода — 8(4) А при 250 В переменного тока,
- измерительный диапазон — от −50 до +140 C,
- разрешение — 1 или 0,1 C.
Для более высокотемпературных процессов предусмотрены специальные исполнения. Например, ICPlus 915 JK PT100 230V, артикул ICP22JI750000, поддерживает датчики сопротивления Pt100 и термопары типов J и K.
Принцип работы и алгоритм температурного регулирования
Основная функция терморегулятора заключается в поддержании температуры относительно заданного значения. Управление осуществляется по результатам непрерывного или периодического считывания сигнала датчика и сравнения измеренной величины с программной уставкой. Рабочий процесс включает несколько последовательных этапов:
- получение электрического сигнала от температурного преобразователя,
- преобразование сигнала в цифровое значение,
- вычисление температуры по характеристике подключённого датчика,
- сопоставление измеренного значения с заданной уставкой,
- учёт дифференциала регулирования и временных ограничений,
- включение или отключение исполнительного механизма,
- повторное измерение температуры и корректировку состояния выхода.

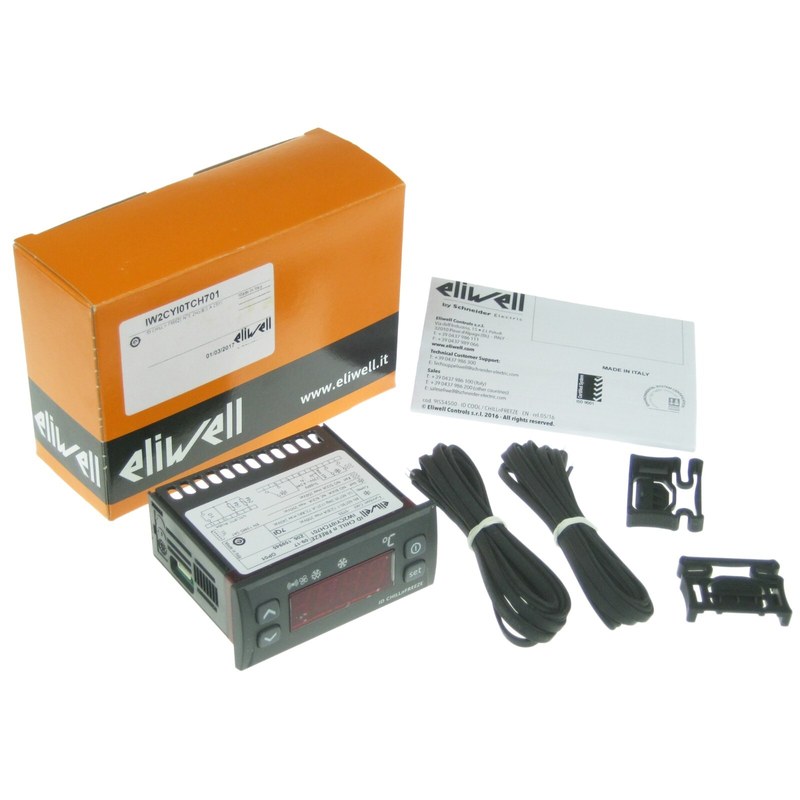

Подключение и монтаж оборудования
Монтаж терморегуляторов Eliwell выполняется с учётом их электрических характеристик, конструктивного исполнения и условий эксплуатации. Наиболее распространённый способ размещения компактных электронных моделей — установка в прямоугольный вырез панели управления. При монтаже необходимо учитывать следующие требования:
- соответствие напряжения питающей сети номиналу конкретного исполнения контроллера,
- установку корпуса в монтажное отверстие предусмотренного размера,
- надёжную фиксацию устройства штатными крепёжными элементами,
- соблюдение схемы подключения питающих проводников,
- подключение температурного датчика к соответствующим входным клеммам,
- соблюдение допустимых токов и характера нагрузки релейных контактов,
- разделение силовых и слаботочных измерительных цепей,
- защиту питающих и нагрузочных линий соответствующими электрическими аппаратами,
- предотвращение попадания конденсата на электронные компоненты,
- обеспечение нормальной вентиляции пространства вокруг корпуса.
При наличии интерфейса TTL он используется с совместимыми устройствами программирования или передачи данных. Для включения контроллера в сеть RS-485 может потребоваться соответствующий интерфейсный адаптер. Наличие TTL-разъёма само по себе не означает возможность непосредственного подключения к линии RS-485. После завершения монтажа проверяются корректность измерений, направление регулирования, пороги переключения реле и реакция оборудования на аварийные состояния.
Таким образом, терморегуляторы Eliwell представляют собой электронные средства автоматизации, предназначенные для измерения и поддержания температуры в холодильном, тепловом и промышленном технологическом оборудовании. Их функциональные возможности включают дискретное управление исполнительными механизмами, программирование температурных уставок, настройку временных задержек и диагностику неисправностей. Компания «Олниса» осуществляет поставки промышленного оборудования на территории России и стран СНГ. В ассортимент промышленной продукции компании входят электронные компоненты, средства автоматизации и устройства промышленного управления различных производителей. Поставка оборудования через «Олниса» ориентирована на потребности промышленных предприятий, производственных комплексов и организаций, эксплуатирующих технологические установки.
