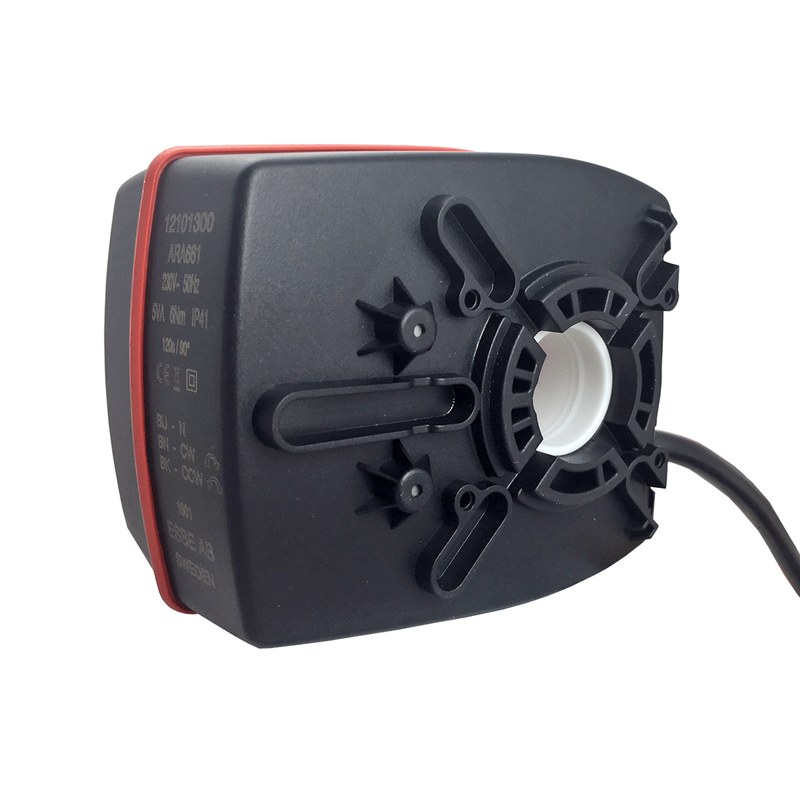

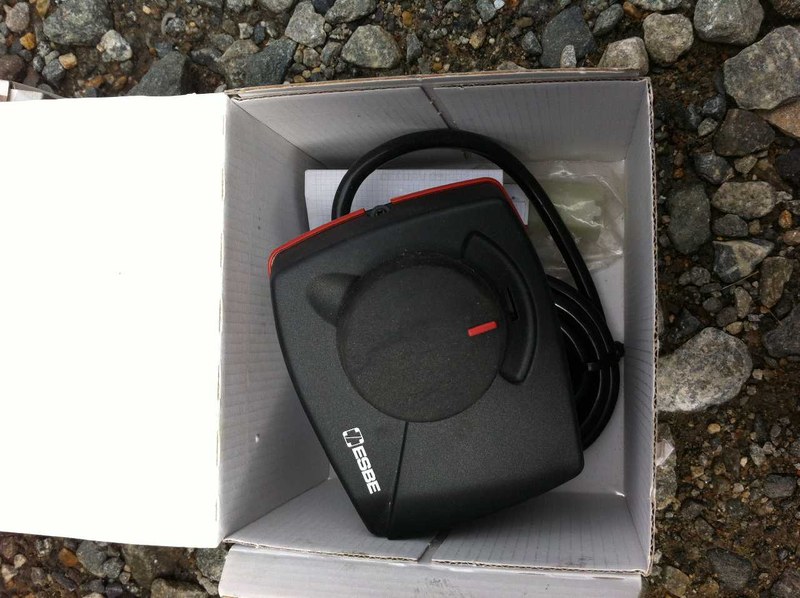

Электропривод ESBE ARA661: надежное решение для автоматизации управления клапанами
ESBE ARA661 — электропривод для поворотных смесительных клапанов. Он изменяет положение клапана по командам контроллера, регулируя соотношение потоков в системе. Такой привод применяют в отопительных и охлаждающих контурах, где требуется автоматическое управление температурой теплоносителя. Модель работает по трёхпозиционной схеме управления: отдельные команды перемещают выходной вал в сторону открытия или закрытия. Благодаря этому контроллер может корректировать положение клапана постепенно, а не только переключать его между крайними состояниями.
Технические характеристики
Привод устанавливают на совместимый клапан ESBE, чтобы автоматизировать смешение потоков или распределение теплоносителя. При этом скорость движения и усилие привода определяют, насколько быстро и надёжно клапан будет менять положение. Основные параметры ARA661:
- Крутящий момент — 6 Н·м, достаточный для управления поворотным клапаном при штатных условиях работы,
- Время поворота на 90 — 60 секунд, что обеспечивает плавное изменение положения клапана,
- Управление — трёхпозиционное, с командами движения в сторону открытия и закрытия,
- Питание — 230 В переменного тока,
- Степень защиты корпуса — IP41,
- Угол поворота выходного вала — 90.
Плавный ход помогает избегать резких изменений расхода и температуры в контуре. Скорость перемещения также позволяет применять привод в системах, где управляющий контроллер корректирует положение клапана с учётом показаний датчиков.
Конструкция и принцип работы
В корпусе электропривода размещены электродвигатель, редуктор и механизм передачи движения на выходной вал. Редуктор снижает скорость вращения двигателя и увеличивает крутящий момент, необходимый для перемещения клапана. Для монтажа привод соединяют с клапаном при помощи предусмотренного крепления и адаптера. Работа ARA661 строится на подаче управляющего напряжения на соответствующий вход. В зависимости от выбранного направления вал поворачивается к положению открытия или закрытия. После снятия команды привод прекращает движение и удерживает достигнутое положение за счёт механизма редуктора. Цикл регулирования включает следующие действия:
- Контроллер получает сигнал о температуре или другом регулируемом параметре,
- На основании заданного алгоритма формирует команду открытия либо закрытия,
- Электропривод перемещает вал клапана в выбранном направлении,
- После достижения требуемого положения движение прекращается до следующей команды.
Положение клапана, а следовательно, и соотношение потоков меняются постепенно. Сам привод не измеряет температуру и не определяет необходимую степень смешения: эти задачи выполняют контроллер и датчики системы.
Монтаж и эксплуатация
При монтаже важно проверить совместимость привода с клапаном и правильно совместить положение выходного вала с положением штока. Электрическое подключение выполняют по схеме для трёхпозиционного управления, предусмотренной проектом и документацией оборудования. Корпус со степенью защиты IP41 рассчитан на установку в защищённом месте. Его следует размещать так, чтобы исключить прямое попадание воды и загрязнений, а также обеспечить доступ для осмотра и обслуживания. Перед подключением проверяют параметры сети и соответствие управляющей схемы приводу на 230 В. В эксплуатации необходимо учитывать время полного поворота: быстрый переход между крайними положениями занимает около минуты. При наладке проверяют направление вращения, ход клапана и соответствие команд контроллера фактическому открытию и закрытию. Эксплуатация за пределами допустимых условий окружающей среды или при чрезмерном сопротивлении клапана может привести к нестабильной работе и повышенному износу механизма.
Применение в промышленных системах
ARA661 используют там, где смесительный клапан должен менять положение по сигналу автоматики. В системах отопления привод помогает регулировать температуру подачи, смешивая нагретый теплоноситель с более холодным обратным потоком. В технологических и климатических установках он может участвовать в регулировании температуры отдельных контуров. Эффективность такой схемы зависит от совместной работы клапана, привода, контроллера и датчиков. ARA661 выполняет механическое перемещение клапана, а алгоритм поддержания заданного режима формируется системой управления.
Таким образом, ESBE ARA661 — трёхпозиционный электропривод с питанием 230 В, крутящим моментом 6 Н·м и временем поворота на 90 около 60 секунд. Он предназначен для автоматического перемещения совместимых поворотных клапанов и применяется в системах, где требуется управляемое смешение или распределение потоков. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте представлены компоненты для инженерных и технологических систем, включая оборудование ESBE.
