Термостатический смесительный клапан ESBE VTA572 31702500 в системах отопления

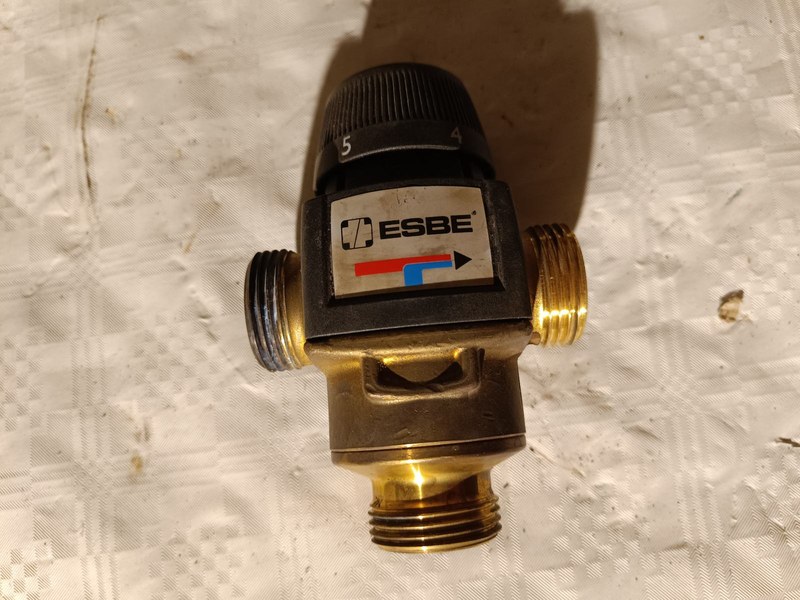

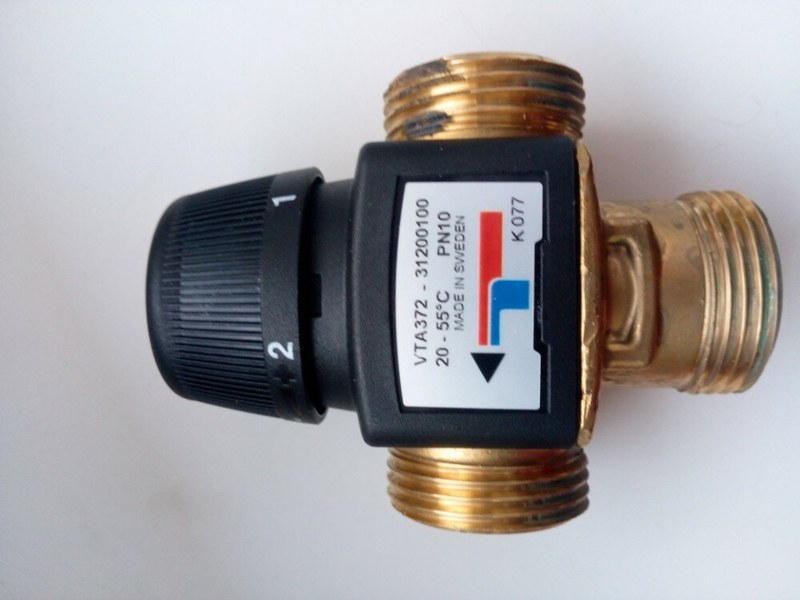

ESBE VTA572 — трёхходовой термостатический клапан для автоматического смешивания горячей и холодной воды. Он поддерживает заданную температуру смешанного потока без внешнего электропитания и управляющего контроллера. В системах отопления клапан помогает ограничивать температуру подачи, например, в контуре тёплого пола. Его также применяют в системах охлаждения и других установках, где требуется термостатическое регулирование температуры жидкости.
Технические характеристики
Клапан автоматически меняет соотношение горячей и холодной воды, чтобы температура на выходе оставалась близкой к заданной. Линейка VTA572 рассчитана на высокую пропускную способность и включает варианты с диапазонами настройки 10–30, 20–55 и 30–70 C. Для каждого диапазона предусмотрены исполнения с наружной резьбой G 1′′ или G 11⁄4′′. Основные параметры клапана:
- Температурная стабильность — ±2 C для диапазона 10–30 C и ±3 C для диапазонов 20–55 и 30–70 C при соблюдении условий производителя;
- Минимальный расход для указанной температурной стабильности — 9 л/мин;
- Значение Kvs — 4,5 м3/ч для резьбы G 1′′ и 4,8 м3/ч для G 11⁄4′′ при перепаде давления 1 бар;
- Максимальная температура среды — +65 C для исполнения 10–30 C, до +95 C при длительной работе и до +100 C кратковременно для исполнений 20–55 и 30–70 C;
- Минимальная температура рабочей среды — 0 C;
- Материал корпуса и контактирующих с водой металлических деталей — латунь, устойчивая к обесцинкованию DZR.
Для вариантов G 1′′ размеры составляют 84 × 62 × 60 × 56 мм, масса — около 0,86 кг. Исполнение G 11⁄4′′ имеет те же указанные габариты и массу около 0,95 кг. Значения Kvs и температурные пределы приведены для серии; при проектировании их следует соотносить с конкретным артикулом.
Конструкция и принцип работы
В корпусе клапана объединены три патрубка: для горячей воды, холодной воды и смешанного потока. Внутри находятся регулирующий затвор и термочувствительный элемент. Он реагирует на температуру воды на выходе и перемещает затвор, изменяя проходные сечения горячего и холодного каналов. Рабочий процесс проходит следующим образом:
- Холодная вода подаётся через второй вход;
- Потоки смешиваются внутри корпуса;
- Термочувствительный элемент оценивает температуру смеси и корректирует положение затвора;
- Смешанная вода направляется в контур с температурой, близкой к установленной.
Если температура смешанного потока становится выше заданной, клапан уменьшает долю горячей воды и увеличивает долю холодной. При снижении температуры соотношение меняется в обратную сторону. Такая схема обеспечивает автономную работу, но не заменяет защитные устройства системы, если проект требует отдельного аварийного отключения.
Режимы регулирования
Температурный диапазон выбирается при заказе исполнения. Разные диапазоны относятся к отдельным вариантам VTA572, а не к произвольно переключаемым электронным режимам. Термостатический элемент поддерживает температуру в пределах своего диапазона, если параметры входящих потоков и расход соответствуют условиям эксплуатации. Для стабильного регулирования важны перепад температур между горячим входом и смешанным выходом, постоянство давления и достаточный расход. Для диапазонов 20–55 и 30–70 C производитель указывает температурную стабильность ±3 C при неизменном давлении горячей воды и расходе не ниже 9 л/мин. Для диапазона 10–30 C заявлена стабильность ±2 C при неизменном давлении холодной воды и тех же условиях по расходу. Рекомендуемая разница между холодной водой и смешанным потоком не должна превышать 10 C. Эти параметры задают рабочие границы клапана. Если расход слишком мал, давления на входах заметно различаются или температура горячей воды недостаточно высока относительно требуемой температуры смеси, фактическое регулирование может отклоняться от номинального.
Монтаж и эксплуатация
Клапан устанавливают в трубопровод между горячей и холодной линиями и контуром потребителя. При монтаже учитывают маркировку входов и выхода на корпусе, чтобы не перепутать направления потоков. Резьбовые соединения G выполняются по ISO 228/1. При подключении важно обеспечить герметичность стыков и оставить доступ к клапану для осмотра и обслуживания. Перед пуском проверяют соответствие выбранного диапазона требуемой температуре системы, рабочее давление, направление потока и характеристики циркуляции. В трубопроводе следует исключить загрязнения, способные нарушить движение внутреннего затвора. При нестабильной работе полезно проверить фильтрацию, перепад давлений и фактический расход, а также убедиться, что подача горячей воды сохраняет необходимый температурный запас.
Практическое применение
ESBE VTA572 применяют в системах, где требуется механическое поддержание температуры потока. В отоплении клапан может ограничивать температуру подачи в низкотемпературные контуры, включая тёплый пол. В установках с несколькими зонами он используется как отдельный термостатический узел в составе общей схемы регулирования. Высокие значения Kvs позволяют рассматривать клапан для систем с относительно большим расходом, если расчёт гидравлических параметров подтверждает соответствие модели. Клапан не следует считать универсальным регулятором для любых условий: диапазон температуры, тип среды, давление и расход должны соответствовать конкретному исполнению. Также при проектировании системы учитывают применимые нормы и требования к защите оборудования и пользователей.
Таким образом, ESBE VTA572 — автономный термостатический смесительный клапан, который поддерживает температуру выходящего потока за счёт изменения соотношения горячей и холодной воды. Разные температурные диапазоны, резьбовые подключения G 1′′ и G 11⁄4′′ и пропускная способность Kvs до 4,8 м3/ч позволяют применять его в отопительных и других инженерных системах при корректном расчёте условий работы. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены решения для инженерных и производственных систем. Поставка ESBE VTA572 позволяет включать термостатическое регулирование в состав оборудования промышленных и коммунальных объектов.
