Электромагнитный клапан Duplomatic DS3-S1/11N-A230K1 — надежное управление гидравлическими потоками

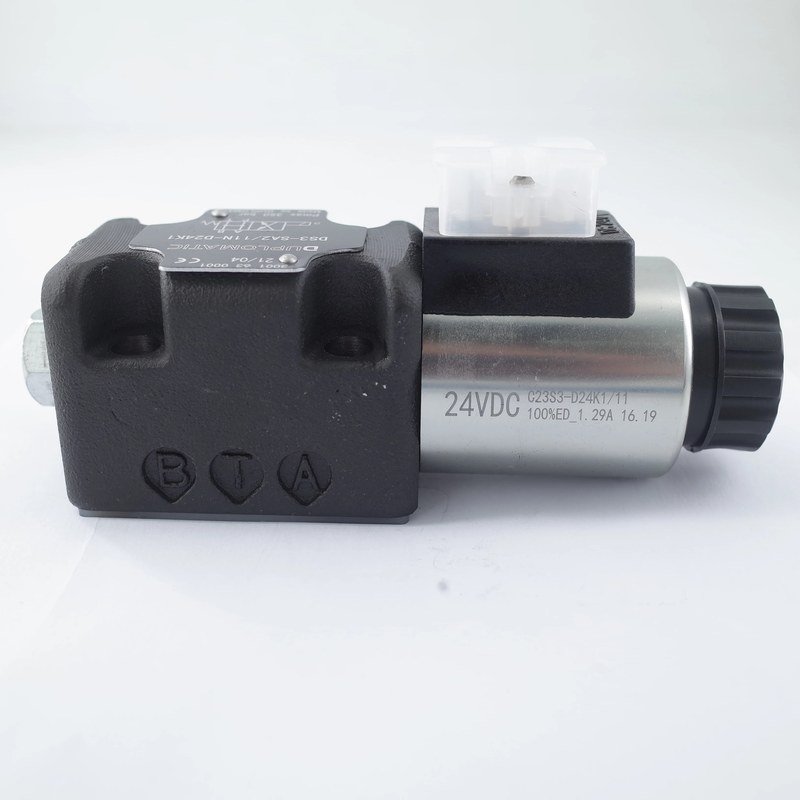

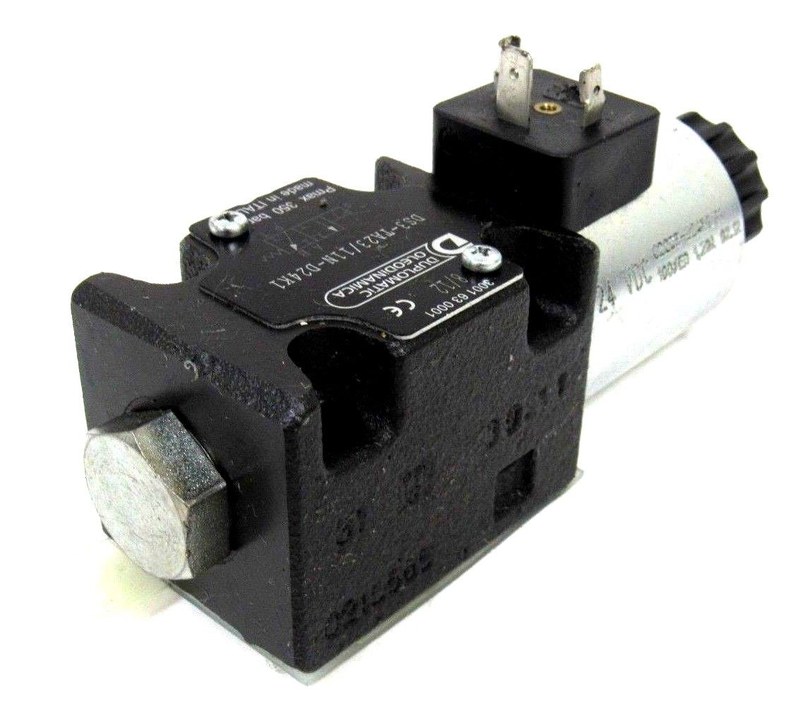

Duplomatic DS3-S1/11N-A230K1 — гидравлический распределитель прямого действия с электромагнитным управлением. Он изменяет направление потока рабочей жидкости и управляет движением гидроцилиндров, гидромоторов и других исполнительных механизмов. Положение золотника переключается при подаче электрического сигнала на катушку. Модель относится к серии DS3 с монтажным размером NG6, также известным как CETOP 3. Индекс S1 обозначает исполнение золотника, от которого зависит схема соединения каналов. Маркировка A230K1 указывает на электрическое исполнение с катушкой на 230 В переменного тока. Точные параметры подключения следует сверять с маркировкой конкретного изделия.

Технические характеристики

Предельные параметры серии задают область применения клапана, но фактический режим зависит от расхода, рабочей жидкости, температуры и схемы системы. Для конкретной установки необходимо учитывать характеристики всего гидравлического контура. К основным параметрам серии DS3 относятся:

• тип устройства — золотниковый распределитель прямого действия с электромагнитным управлением,
• монтажный размер — NG6, интерфейс CETOP 3,
• максимальный расход для серии — до 80 л/мин,
• предельное давление в линиях P, A и B — до 350 бар,
• предельное давление в сливной линии T — до 210 бар,
• напряжение катушки исполнения A230 — 230 В переменного тока,
• рабочая среда — совместимое с материалами уплотнений гидравлическое масло.

Эти значения не следует трактовать как гарантированные параметры при любых условиях. Рост расхода увеличивает потери давления и нагрев масла. Превышение допустимого давления в линии T может нарушить работу клапана. Поэтому при проектировании учитывают давление насоса, сопротивление трубопроводов и нагрузку исполнительного механизма.

Конструкция

Корпус распределителя содержит каналы, по которым жидкость поступает к рабочим портам. Внутри перемещается золотник: его положение определяет, какие линии соединяются между собой. Катушка создаёт магнитное поле, а подвижный элемент передаёт усилие золотнику. Возвратный механизм устанавливает его в положение, предусмотренное конструкцией. Основные компоненты клапана выполняют следующие функции:

• корпус формирует внутренние каналы и монтажную поверхность,
• золотник переключает соединения между линиями давления, слива и рабочими портами,
• электромагнитная катушка создаёт усилие для перемещения золотника,
• возвратный механизм устанавливает подвижные элементы в предусмотренное положение после снятия сигнала,
• уплотнения ограничивают утечки внутри клапана и наружу,
• электрический разъём служит для подключения катушки к системе управления.

Монтажная поверхность NG6 позволяет устанавливать клапан на совместимую гидравлическую плиту. При монтаже необходимо правильно совместить каналы P, T, A и B. Гидравлическую схему исполнения S1 определяют по символу на корпусе или в документации: именно она показывает, как соединяются каналы в разных положениях золотника.

Принципы и режимы работы

При подаче управляющего напряжения катушка создаёт магнитное поле. Оно перемещает подвижный элемент, который переключает золотник. Поток направляется к нужной полости исполнительного механизма, а жидкость из противоположной полости отводится в сливную линию. После снятия сигнала клапан возвращается в положение, заданное его конструкцией. Последовательность работы включает следующие этапы:

• в исходном состоянии золотник находится в положении, определяемом исполнением S1,
• при подаче напряжения 230 В переменного тока катушка создаёт магнитное поле,
• подвижный элемент перемещает золотник и изменяет соединение каналов,
• рабочая жидкость направляется к цилиндру или гидромотору,
• после снятия напряжения золотник возвращается в предусмотренное конструкцией положение.

Распределитель управляет направлением потока, но не регулирует самостоятельно скорость механизма и давление в системе. Скорость зависит от расхода и параметров привода, а давление ограничивается другими компонентами гидросистемы.

Монтаж и эксплуатация

Стабильная работа клапана зависит от чистоты масла, правильного подключения и соответствия питания характеристикам катушки. При установке соблюдают гидравлическую схему и требования к предельному давлению. При монтаже и эксплуатации учитывают следующие условия:

• перед установкой очищают сопрягаемые поверхности и каналы от загрязнений,
• сверяют расположение портов P, T, A и B со схемой системы,
• не превышают допустимое давление в рабочих и сливной линиях,
• подключают катушку с параметрами, указанными на её маркировке,
• защищают электрические контакты от влаги и механических повреждений,
• контролируют чистоту масла, температуру и отсутствие утечек,
• перед демонтажем сбрасывают давление и отключают питание.

Загрязнения могут затруднить перемещение золотника и привести к нестабильному переключению. При частых срабатываниях или длительной подаче напряжения также учитывают нагрев катушки. Допустимый режим включения определяется характеристиками конкретного электрического исполнения.

Практическое применение

Компактное исполнение NG6 позволяет включать DS3 в гидравлические блоки и автоматизированные контуры. Электромагнитное управление даёт возможность переключать клапан по сигналу контроллера, реле или другого устройства управления. К практическим особенностям серии относятся:

• прямое переключение гидравлического потока без отдельного механического привода,
• установка на стандартную монтажную поверхность NG6/CETOP 3,
• применение в системах с дистанционным электрическим управлением,
• интеграция в отдельные приводы и многоклапанные гидравлические блоки.

При замене клапана необходимо сопоставлять не только габариты, но и схему золотника, допустимые давления, расход, напряжение катушки и тип электрического подключения. Внешне похожие модели могут различаться по соединению каналов и поведению золотника при отключённом питании.

Таким образом, Duplomatic DS3-S1/11N-A230K1 предназначен для коммутации потоков в промышленных гидравлических системах. Монтажный размер NG6, исполнение золотника S1 и катушка на 230 В переменного тока определяют условия его установки и подключения. Для надёжной работы важны соответствие гидравлической схеме, соблюдение ограничений по давлению и поддержание чистоты рабочей жидкости. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте представлены компоненты для производственных и гидравлических систем. «Олниса» обеспечивает поставки оборудования предприятиям различных отраслей.
